V12.20 (120607)
Verze_Aktualni_Verze_Novinky_V1220
Contents
OBSAH
Obecné
Přidání mailů jako přílohy k objektům TPV
Speciální znaky
Vyhledávání podle speciálních znaků
Tolerance
Hromadný tisk TPV dokumentace
Konstruktér
Konstrukčně – technologický kusovník
Úprava číslování technologických pozic
Rozšíření stavů rozpisky pro technologickou položku
Parametry rozpadu - zadání klíče položky
Aktuální položka - zpřístupnění ikon Vložit, Kopírovat a Smazat
Technolog
Pracovní třídy
Záložka Historie sazeb
Závod
Manažer
Výběr zakázky
Pracovník
SE2TPV – komunikace se SolidEdge
Ovládání přenosu dokumentů pro položku
Administrátor
Globální nastavení TPV
Opravy chyb
Implementace
Speciální znaky
Hromadný tisk TPV dokumentace
Obecné
Přidání mailů jako přílohy k objektům TPV
>> Konstruktér > Dokument > Přílohy

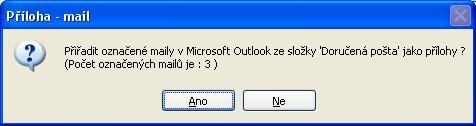

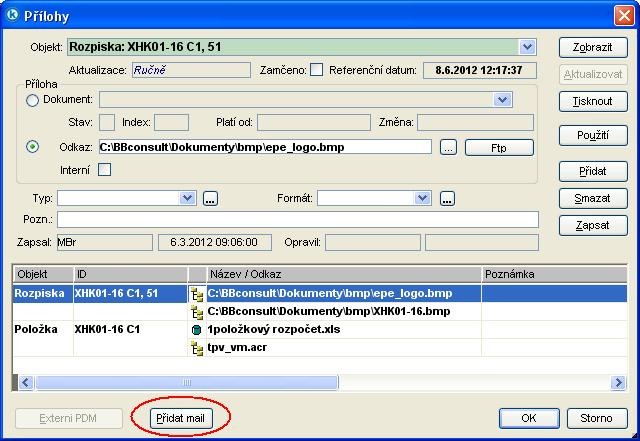

Do okna Přílohy přibylo tlačítko Přidat mail, po jehož stisku se k aktuálnímu objektu (položce, zakázce, postupu …) přiřadí aktuální e-mail z aplikace Microsoft Outlook. Pokud je označeno více e-mailů, zobrazí se následující dotaz včetně označení složky:

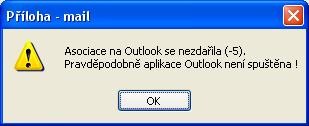

Pokud není aplikace Microsoft Outlook spuštěna, zobrazí se hlášení:
Speciální znaky
>> Popup menu > Speciální znaky
Po stisknutí pravého tlačítka myši na textu operace, na přídavném textu v modifikacích, změnách, u položky nebo v textu typových instrukcí se zobrazí následující menu:
Po vybrání položky Speciální znaky např. v textu typových instrukcí se zobrazí tabulka speciálních znaků podle nastavení v modulu Administrátor (buď všechny speciální znaky pro UNICODE nebo jen některé speciální znaky pro ostatní texty kódované v ANSI).
Myší vybraný znak (např. znak průměru Ø) se kliknutím na něj přenese do aktuálního textu. Pokud je zaškrtnulo pole Uložit do schránky, uloží se vybraný znak rovněž do schránky (Ctrl + C) pro jeho případné další vložení (Ctrl + V).
Vyhledávání podle speciálních znaků
Vyhledávání v textech podle speciálních znaků se řídí nastavením systému v modulu Administrátor (>> Nastavit > Systém).
Pokud je označené pole Vyhledávání bez diakritiky zaškrtnuto, nelze vyhledávat v textech podle speciálních znaků. Pokud toto pole není zaškrtnuto (vyhledává se podle diakritiky), lze podle speciálních znaků vyhledávat.
Upozornění !
Použití speciálních znaků je nutno konzultovat s implementátorem TPV2000Plus vzhledem k vazbě na další informační systémy.
Tolerance
Při stisknutí pravého tlačítka myši na libovolném textovém poli nebo poli datového okna se zobrazí následující menu:
Po vybrání položky Tolerance se zobrazí okno Výpočet tolerancí:
Výpočet tolerancí a stanovení úchylek vychází z empirických vzorců převedených do dvou základních tabulek tpv_tolr a tpv_tolr_skup. Jako vstupní parametry procedury pro stanovení úchylek, která vychází z výše uvedených tabulek, jsou definovány:
▪Druh ( h – hřídel, D – díra)
▪Rozměr (0 – 3150 mm)
▪Uložení (A - ZC pro díry, a – zc pro hřídele)
▪Stupeň (0 – 18)
Při prvním vyvolání okna Výpočet tolerancí se volí tyto implicitní hodnoty:
▪Druh = Hřídel
▪Rozměr = 50mm
▪Uložení = h
▪Stupeň = 7
Po zadání výše uvedených čtyř parametrů se v uvedeném okně vypočítá horní a dolní úchylka a do bílého pole (výstup) vedle obrázku se přenesou zadané hodnoty a vypočítané úchyky. Při změně jakéhokoliv parametru se dolní i horní úchylka průběžně aktualizuje. Současně se změnou parametrů se aktualizuje i obrázek, který schematicky zobrazuje (červeně) toleranční pásmo.
Přenést – přenese text z bílého pole (např. 50 h7 (+0.000; -0.025)) do datového okna na místo kurzoru a okno zavře
Uložit do schránky - přenese text do schránky a okno zavře
Hromadný tisk TPV dokumentace
Možnost hromadného tisku definované dokumentace pro výběr položek nebo postupů, aktuální postup nebo rozpisku, seznam položek, rozpisek a postupů.
Tisk proběhne přímo, bez předchozího zobrazení náhledu.
Tisknou se pouze výstupní sestavy, které mají zaškrtnuto pole Aktivní. Zaškrtnutí se pamatuje.
V případě výběrových formulářů nebo seznamů se tiskne dokumentace pro označené řádky seznamu.
Výčet dokumentů, které se mají tisknout lze implementačně přizpůsobit.
Liší se pro modul Konstruktér a Technolog
Konstruktér
Konstrukčně - technologický kusovník
Úprava číslování technologických pozic
Implicitní číslo, od kterého jsou číslovány technologické pozice, zadá administrátor v globálním nastavení systému.
Pokud uživatel vyplní v Možnostech modulu Konstruktér pole Pozice od, má tato hodnota přednost před globálním nastavením.
Nastavení se nebere v úvahu v případě čistě technologických položek (dle zaškrtnutého pole Technologická položka u postavení položky).
Rozšíření stavů rozpisky pro technologickou položku
Rozpiska pro technologickou položku nabývá stavů P-Prázdná, D-Dokončená, C-Zkontrolovaná, K-Konstrukčně schválená obdobně jako rozpiska pro konstrukční položku. Aktualizovat lze pouze technologickou verzi rozpisky.
Stavy D, C, K lze přeskočit.
Parametry rozpadu - zadání klíče položky

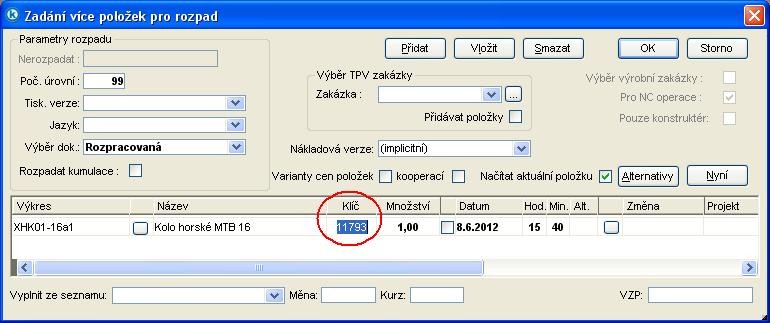

U formulářů pro Zadání parametrů rozpadu pro položku a Zadání více položek pro rozpad byla rozšířena možnost zadat nejen číslo výkresu položky ale i klíč položky.
Aktuální položka - zpřístupnění ikon Vložit, Kopírovat a Smazat

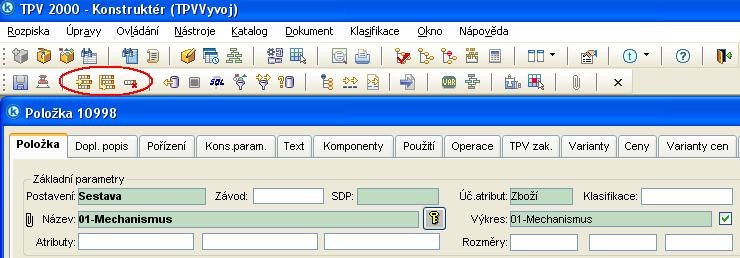

Pokud se načte položka do formuláře Položka, který nemá záložku Výběr (Konstruktér – Nástroje – Možnosti – Aktuální položka do okna), tak jsou již přístupné ikonky Vložit, Kopie a Smazat.
Technolog
Pracovní třídy
>> Katalog > Pracovní třídy
Záložka Historie sazeb
Při aktualizaci sazby pracovní třídy se původní hodnota sazby archivuje. Historie sazeb je vidět pro každou pracovní třídu v příslušné záložce.
Při spolupráci s Dimenze++ je v záložce vidět historie vývoje sazby třídy vzhledem k fiskálnímu období.
Závod
Pracovní třídy jsou závodově orientované, ke každé pracovní třídě lze zadat závod. Pokud uživatel nemá právo pro příslušný závod, pracovní třídu nevidí.
Manažer
Výběr zakázky

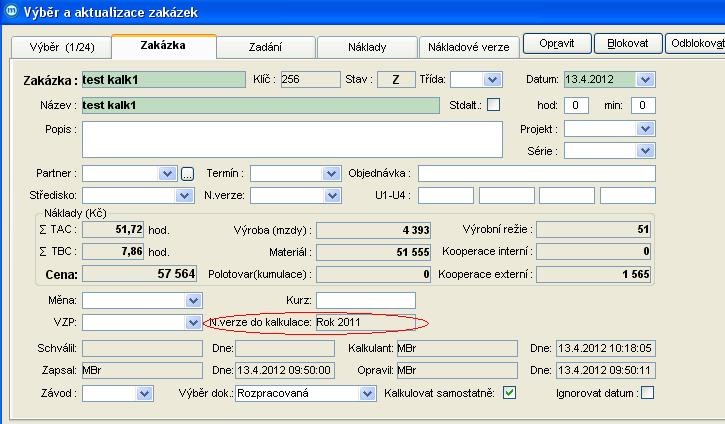

Do okna Výběr a aktualizace zakázek byl doplněn klíč nákladové verze, kterou se kalkulovalo.
Pracovník
K pracovníkovi byly přidány tři nové údaje:
▪Třída – pracovní třída s danou sazbou pro určení úkolové mzdy
▪%prémie ÚM – procento prémie pro úkolovou mzdu pro výpočet prémií
▪%prémie ČM – procento prémie pro časovou mzdu pro výpočet prémií
SE2TPV – komunikace se SolidEdge
Ovládání přenosu dokumentů pro položku
Pro ovládání přenosu dokumentů pro konkrétní položku bylo doplněno pole Příznaky importu.
Příznaky importu mají 3 volby:
▪Odkaz na model – platí pro soubory s extenzí ASM, PAR, PSM, PDM
▪Odkaz na výkres - platí pro soubory s extenzí DFT
▪Odkaz na ostatní dokumenty – platí pro ostatní soubory
Možnosti:
▪Hodnota A – odkaz se přenáší (dle nastavení modulu SE2TPV, Nastavit – Nastavení dokumentů)
▪Hodnota N – odkaz na dokument se ignoruje
▪Hodnota X – odkaz na dokument se v TPV smaže (pokud byl již dříve založen)
Poznámky:
Smazání dokumentu se netýká dokumentů přenesených do Digitální archivu Dimenze++
Ovládání přenosu dokumentů pro položku platí pouze, pokud je při přenosu do TPV zaškrtnuta volba Dokumenty
Administrátor
Globální nastavení TPV
>> Nastavit > Systém

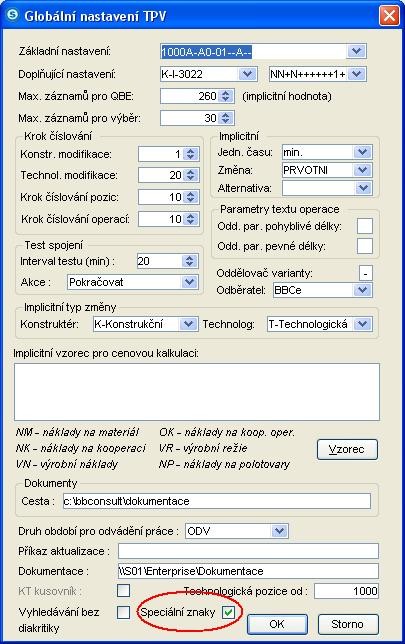

Speciální znaky - zaškrtávací pole určuje, zda se na stisk pravého tlačítka myši nad textem zobrazí tabulka všech speciálních znaků UNICODE (zaškrtnuto), nebo se zobrazí jen některé speciální znaky, které lze použít v textech kódovaných v ANSI. Např. pro zaškrtnuté a nezaškrtnuté pole se zobrazí v tabulce speciálních znaků následující znaky:
Opravy chyb
Smazání změny – maže se historie přepínání stavů změny v tabulce tpv_objekt_stav_hist.
Smazání konstrukční modifikace – maže se historie přepínání stavů modifikace v tabulce tpv_objekt_stav_hist, mažou se speciální výpočty a formuláře pro jednotlivé pozice v tabulce tpv_spec_param a tpv_spec_param_text.
Smazání technologické modifikace – maže se historie přepínání stavů modifikace v tabulce tpv_objekt_stav_hist. Mažou se objednávky nářadí v tabulce tpv_objed_nar_oper.
Implementace
Speciální znaky
Nabídku speciálních znaků pro texty v UNICODE lze rozšiřovat přidáním znaků do tabulky tpv_spec_znaky. Do užší nabídky pro ANSI kód jsou zahrnuty znaky kde tpv_spec_znaky.set_spec_znaky = 1, což odpovídá vypnutí volby Speciální znaky v globálním nastavení systému (tpv_config.set_spec_znaky = 1)
Hromadný tisk TPV dokumentace
Odkaz na tiskové sestavy pro hromadný tisk je umístěn v tabulce tpv_tisk_predpis pro uid = 0.
Význam jednotlivých atributů:
▪Modul označení modulu K nebo T
▪Uid 0 – implicitní nastavení, > 0 nastavení pro konkrétní uživatele (možno vymazat)
▪Objekt interní název objektu, pro který se má nabídka zobrazit (w_polozka, w_vyberpostupu, w_seznam_sheet, w_postup_sheet, w_rozpiska_sheet)
▪Porcis pořadové číslo sestavy v rámci modulu a objektu
▪Aktivni 1 - zašrtnuto
▪Nazev_sestavy název sestavy
▪Argumenty argumenty pro načtení údajů datového okna výstupní sestavy. Jejich názvy musí odpovídat polím objektu, ze kterého se načítají.
▪Dw_sestavy název datového okna výstupní sestavy. Pokud se nejedná o některé ze standardních datových oken, musí být umístěno v uživatelské pbl knihovně.
Pokud se do tabulky doplní nová sestava, musí se smazat všechny záznamy z uid > 0, kde se pamatuje nastavení pro jednotlivé uživatele.
