Obecné



Hromadný tisk příloh

Do TPV2000Plus byla doplněna možnost hromadného tisku příloh, připojených například k položkám, operacím, modifikacím apod.



Možnost hromadného tisku příloh byla ve verzi 12.10 nastavena pro tisk příloh zadaných k položkám (případně konstrukčním a technologickým modifikacím)

ve výstupní sestavě podrobného kusovníkového stromu v modulu Konstruktér. ( >> Dokument > Strom > Podrobný)



Princip hromadného tisku příloh je následující:



▪Z  výstupní sestavy se vyvolá přes pravé tlačítko myši dialog pro zadání tiskové dávky pro hromadný tisk příloh. Zde se zadají parametry tisku.

▪Po zadání parametrů tisku se vytvoří tisková dávka, která se vytiskne pomocí samostatného programu TiskDok. Vlastní hromadný tisk příloh proběhne v tomto programu, aby nebyla během tisku nijak blokována činnost modulu, ze kterého se tisková dávka vytvořila.



Možnost vyvolání hromadného tisku příloh lze rozšířit na další výstupní sestavy libovolných modulů TPV2000Plus, aniž by musela být upravována verze klientské části TPV2000Plus. Návod je uveden v kapitole Implementace.



Zadání tiskové dávky pro hromadný tisk příloh

( >> Popup menu > Tisk příloh (ze sestavy Podrobný strom)





Uživatel zvolí pomocí pravého tlačítka myši v datovém okně z  PopUp menu - Tisk příloh. Objeví se okno pro zadání parametrů tiskové dávky. Zde uživatel vybere Objekty, Extenze, Formáty a Formy dokumentů, které se mají tisknout pro celou dávku.



▪Objekty - možnost výběru objektů dané výstupní sestavy, ke kterým se mají vyhledat přílohy. Objekty se mohou lišit dle charakteru výstupní sestavy.

▪Extenze - možnost výběru extenzí jednotlivých souborů příloh. Povolené extenze je nutné zadat do katalogu extenzí (>> Administrátor > Nastavit > Hromadný tisk).

▪Formáty - možnost výběru formátů pro tisk jednotlivých příloh. Pokud u přílohy není formát uveden, vybere se tato příloha vždy. Jestliže je jako příloha připojen Obecný dokument, bere se v úvahu formát formy dokumentu (viz. kapitola Formát pro formu obecného

        dokumentu níže). Povolené formáty je nutné zadat do katalogu formátů (>> Administrátor > Nastavit > Hromadný tisk).

▪Formy - možnost výběru typů forem dokumentu. Typ formy může být např. Výrobní dokumentace, Návody, Předpisy apod. Pokud typ formy není u přílohy uveden, vybere se tato příloha vždy. U Obecného dokumentu se bere v úvahu typ formy dokumentu.



Nastavení se uloží s tiskovou dávkou. Pokud je zaškrtnut/odškrtnut box v záhlaví výběrového okna, zaškrtne nebo odškrtne se vše.



Další údaje:



▪Náz. dávky - název dávky se předvyplní podle zvolené výstupní sestavy, (např. Přílohy pro strukturu položky TEST 3 XHK01-16). Název lze upravit.

▪Ref. datum - předvyplní se aktuální datum. Referenční datum slouží pro určení odpovídající revize Obecných dokumentů, pokud jsou připojeny jako přílohy jednotlivých objektů výstupní sestavy.

▪Poznámka - poznámka k tiskové dávce





Tlačítka:



▪Vytvořit dávku - pro zadané parametry se vytvoří tisková dávka pro hromadný tisk příloh a uloží se pod zadaným názvem do databáze pro pozdější zpracování. Dávku lze vybrat a tisknout v programu TiskDok.

▪Vytisknout - pro zadané parametry se vytvoří tisková dávka a vytiskne se pomocí programu TiskDok.

▪Uložit přílohy - po vybrání příslušného adresáře se pro zadané parametry vytvoří tisková dávka a vyvolá se program TiskDok, který zkopíruje vybrané soubory příloh do zadaného adresáře.



Zaškrtávací pole:



▪Zobrazit dávku před tiskem - před tiskem se zobrazí okno (viz níže) s výpisem všech souborů příloh, které se přidaly do tiskové dávky dle nastavených parametrů. Zaškrtnutím pole PZ – příznak zpracování se určí, které soubory se budou tisknout

▪Spustit jako minimalizovaný - program pro tisk dávky TiskDok se spustí jako minimalizovaný

▪Automaticky ukončit po vytištění dávky - program pro tisk dávky TisDok se po ukončení tisku zavře



Výběr souborů pro dávkový tisk

Zobrazí se před vlastním tiskem nebo uložením příloh, pokud je zaškrtnut box Zobrazit dávku před tiskem.





▪Označit vše - zaškrtávací box je určen pro označení/odznačení  všech příznaků zpracování u souborů tiskové dávky.

▪OK -        uloží se příslušné nastavení (zaškrtnutí) a proces pokračuje tiskem dávky nebo uložením souborů příloh.

▪Načíst - opětné načtení (refresh) dávky



Program pro hromadný tisk příloh TiskDok

Program TiskDok se volá buď přímo z dialogu pro zadání hromadného tisku příloh (viz. výše) s parametrem pro tisk nebo uložení souborů příloh konkrétní dávky nebo jej lze vyvolat samostatně.

Jestliže se program TiskDok vyvolá samostatně, zobrazí se nejprve prázdné základní okno programu, kde lze volbou Výběr vyvolat výběr konkrétní tiskové dávky s možností její aktualizace a tisku.

Jestliže se program TiskDok volá přímo z dialogu pro zadání hromadného tisku příloh, zobrazí se jeho základní okno s načtenými soubory pro vybrané přílohy dávky a rovnou se volá tisk nebo extrakce

a uložení souborů příloh.



Program TiskDok lze vyvolat pouze 1x, tj. nelze paralelně tisknout z jednoho počítače více dávek.



Program TiskDok ve verzi 12.10 může tisknout a ukládat následující přílohy:



▪Odkaz na externí soubor

▪Interní soubor

▪Obecný dokument TPV2000



Program netiskne a neukládá přílohy na FTP, SharePointu a v Digitálním archivu Dimenze++



Základní okno

V základním okně se objeví po výběru dávky jednotlivé soubory vybraných příloh, které lze hromadně vytisknout nebo zkopírovat do zadaného adresáře. Případně lze vybrat a označit jednotlivé soubory pro zpracování.





Údaje:



▪Pořadí - pořadové číslo

▪PZ - příznak zpracování. Pokud je zaškrtnut, daný soubor se tiskne nebo extrahuje

▪Soubor - jméno souboru přílohy

▪ST - status tisku (pokud je < 32 jedná se o chybu)

▪Zpráva tisku - např. Vytištěno, Extrahován nebo Nenalezen předpis tiskárny

▪ID dokumentu - identifikátor Obecného dokumentu

▪Extenze - extenze souboru přílohy (pdf, doc, …)

▪Formát - formát přílohy nebo formy Obecného dokumentu (A3, A4, ... )

▪Forma - typ formy přílohy nebo Obecného dokumentu (Výrobní dokumentace, Návody, Předpisy, Náčrt…)



Tlačítka:



▪Výběr - vyvolá okno pro výběr tiskové dávky

▪Vyčistit adresář - vymaže se pracovní adresář viz. dále

▪Tiskárny - zobrazí informativní přehled dostupných tiskáren pro danou stanici

▪Vytisknout - tisk vybrané dávky

▪Uložit přílohy - zkopírování označených souborů dávky do zadaného adresáře

▪Označit vše -        zaškrtávací box je určen pro označení/odznačení  všech příznaků zpracování u souborů tiskové dávky

▪Zapsat - zápis aktuálního nastavení PZ u souborů dávky

▪O aplikaci - zobrazí okno, ve kterém jsou zobrazeny údaje pro aktuální aplikaci



Průběh hromadného tisku



Pracovní adresář

Program implicitně ukládá soubory příloh do adresáře Tiskdok, který se založí v adresáři s instalací TPV2000Plus, tj. C:\BBconsult\TPV2000\Tiskdok.



Pokud pracovní adresář neexistuje, založí se při spuštění programu Tiskdok.



Pak se dočasné soubory asociují s příslušnou aplikací dle nastavení na aktuálním počítači (např. Word, Excel) a vytisknou se.



Soubory se v pracovním adresáři nemažou. K vyčištění pracovního adresáře slouží volba Vyčistit adresář.



Nastavení pracovního adresáře

Nastavení jiného pracovního adresáře než C:\BBconsult\TPV2000\Tiskdok se provede v souboru bbtpv.ini:



[Hromadny tisk]

Cesta souboru=C:\BBconsult\TPV2000\Tiskdok



Upozornění

Ne všechny asociované aplikace umí pomocí programu TiskDok příslušné soubory vytisknout. Nastavení asociace typů (extenzí) jednotlivých souborů, které se mají hromadně tisknout, doporučujeme konzultovat s implementátorem TPV2000Plus.

Před spuštěním hromadného tisku musí být provedeno nastavení tiskáren pro příslušný počítač (viz. >> Administrátor > Nastavit > Hromadný tisk)



Výběr tiskové dávky



Po vytvoření tiskové dávky (např. v modulu >> Konstruktér > Dokument > Strom podrobný > pravé tlačítko myši (Popup menu) > Tisk příloh) lze tuto dávku vybrat a vytisknout.





Tlačítka:



▪Načíst seznam - načtení tiskových dávek podle zadaných parametrů ve výběrovém okně

▪Vyprázdnit -        vymazání zadaných parametrů ve výběrovém okně

▪Vytisknout - tisk vybrané dávky

▪Uložit přílohy - zkopírování označených souborů dávky do zadaného adresáře

▪Dávka - zobrazí obsah tiskové dávky

▪Smazat - smazání tiskové dávky

▪Zapsat - zápis poznámky, případně změny názvu tiskové dávky



Záložka Dávka zobrazuje stejné informace jako základní okno modulu. Lze označit jednotlivé soubory dávky a tlačítkem Zapsat označení uložit.





Úpravy příloh a Obecných dokumentů

Vzhledem k implementaci funkce pro hromadný tisk příloh, byly provedeny následující úpravy v dialogu pro zadání příloh a forem obecných dokumentů.

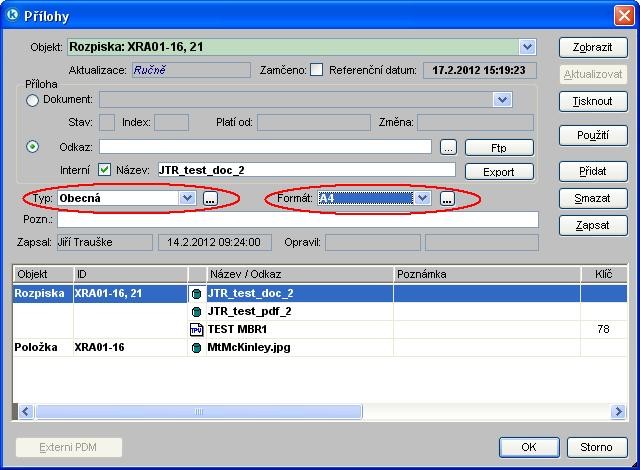

Formát a typ formy pro přílohy

Do detailu přílohy byl doplněn Typ formy, tlačítko 3 tečky pro aktualizaci a Formát s tlačítkem 3 tečky pro aktualizaci.

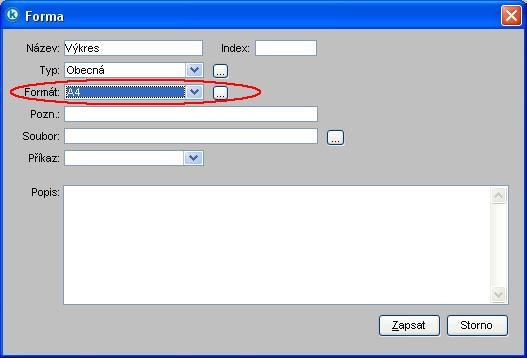

Formát pro formu obecného dokumentu

Do detailu formy Obecného dokumentu byl rovněž doplněn Formát s tlačítkem 3tečky.





Konstruktér

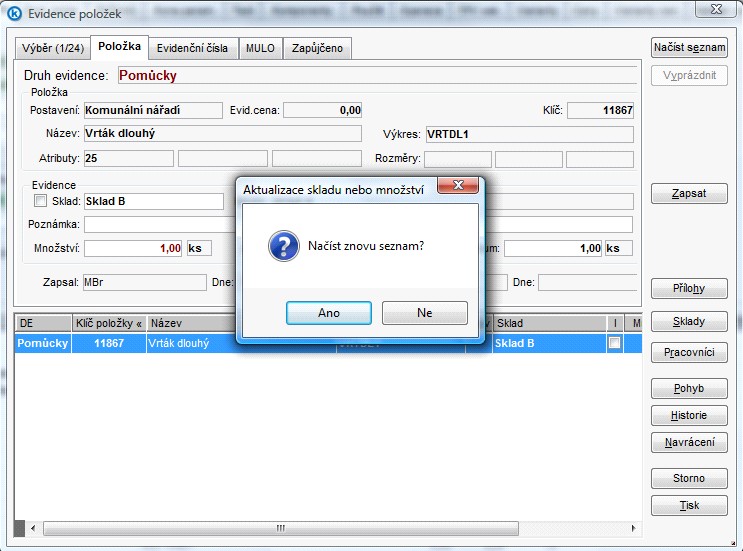

Obnova údajů ve výpisu přehledu skladové evidence



Po záměně skladu nebo množství komponenty se zobrazí dotaz na opětné načtení zobrazených dat.





Technolog



Kód operace pro IS Dimenze



Doplnění pole kód operace do operací technologického postupu

Do tabulky OPER bylo doplněno pole klíč kódu operace. Využití tohoto pole souvisí s plánováním a řízením výroby IS Dimenze ++ (optimalizace dávkových časů). Bližší informace u firmy Centis.



Aktualizace kódu operací pro pracoviště



Do okna Pracoviště byla přidána nová záložka Kódy operace. Zde může být pro každé pracoviště založeno několik kódů operací.





▪Název – název kódu operace

▪Čas  - čas kódu operace

▪Čas IS – časový interval seskupení operace

▪Poznámka – poznámka ke kódu operace



Tok práce



Test plánovaného data startu a konce nového toku



Při založení nového toku z vybraného scénáře lze po případné aktualizaci jednotlivých úkolů a jejich dob trvání zobrazit volbou Test plánované datum startu a konce jednotlivých úkolů vzhledem k zadanému datu startu nového toku.





▪Test - zobrazí pole Start a Konec s vypočtenými daty startu a konce pro jednotlivé úkoly

▪OK - vytvoří nový tok dle zadaných parametrů



Administrátor



Nastavení výstupních zařízení pro hromadný tisk příloh



Dialog slouží k nastavení výstupních zařízení pro hromadný tisk příloh pro zadané parametry (počítač, přípona souboru, formát a typ formy dokumentu).





▪Počítač - jméno počítače v síti, pro který se nastavuje konfigurace tisku. Zástupný znak * slouží pro určení skupiny počítačů – např. MEP* značí všechny počítače s počátečním označením MEP – např. MEP001, MEP002 atd. Sloupec je tříděn sestupně (tedy od konkrétního po obecné jméno).

▪Přípona - přípona souborů příloh, které se mají tisknout

▪Formát - formát tisku (A1, A2, …)

▪Typ - typ formy přílohy (Výkres, Obecná, Náčrt, Model …)

▪Tiskárna - specifikace tiskárny (\\pc-bbce\HP Color LaserJet CM1015 PCL6)

▪Poznámka - poznámka

▪Tlačítka 3tečky - pro zadání číselníku přípon, formátů, typu formátu a tiskáren.



Výběr tiskárny

Na základě uložené konfigurace tisku a na základě uložených parametrů tiskové dávky se provede výběr tiskárny pro aktuální stanici (hostname).



Pro určení tiskárny pro danou stanici se využívá zástupný znak *. Například pro stanici s názvem SUB001 se vybere tiskárna PDFCreator na druhém řádku obrázku Konfigurace tisku a pro Hostname = MEP001 se vybere tiskárna \\pc-bbce\HP LaserJet 6L na pátém řádku konfigurace. Na posledním řádku je samotný znak *, který slouží pro přiřazení tiskárny pro ostatní stanice (např. pro stanici BB005).



Pokud není tiskárna pro danou stanici a daný typ dokumentu určena (např. pro stanice s názvem PC-JTR a typ dokumentu XLS) a není zadán řádek se zástupným znakem * pro tento typ dokumentu (viz poslední řádek na obrázku Konfigurace tisku je zadán pro všechny stanice a typ dokumentu DOC), pak se tisk neprovede a zobrazí se hlášení: Nenalezen předpis tiskárny !



Jestliže je pro danou stanici předepsána neexistující tiskárna (např. pro stanici PC-JTR je v Konfiguraci tisku předepsána síťová tiskárna  \\pc-bbce\Neznama), pak se tisk neprovede a zobrazí se hlášení: Předepsaná tiskárna nebyla nalezena !



Pokud tiskárna není závislá na příponě souboru, formátu případně typu formy přílohy, příslušná pole se nevyplňují.

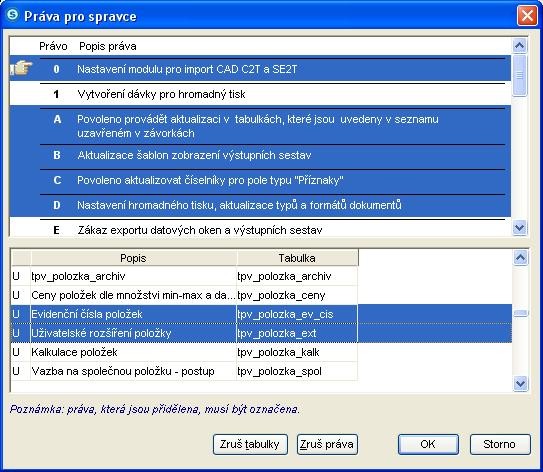

Nastavení práv pro administrátora

Pro označení práv na tabulky již stačí pouze klik myší (bez nutnosti držení tlačítka CTRL). Dále bylo doplněno tlačítko Zruš tabulky. Po jeho stisknutí dojde ke zrušení všech přidělených práv na tabulky zobrazené v dolní části okna.





Nastavení kontrol

Do modulu Administrátor byla přidána možnost nastavení kontrolních hlášení pro čtyři typy objektů – Struktura (rozpad kusovníku), Změna, Rozpouštění do výroby IS Dimenze++ a Postup.





▪Chyba - číslo chyby

▪Aktivní - zaškrtnuto – hláška je aktivní, nezaškrtnuto– hláška se nezobrazí

▪Druh - druh chyby (Chyba, Varování)

▪Hlášení - text hlášení (nelze aktualizovat)

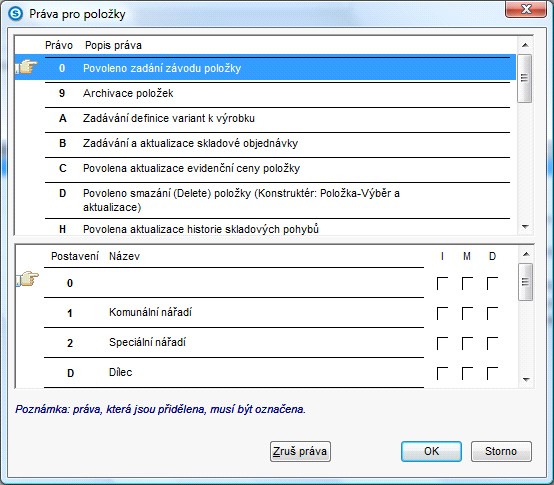

Právo pro záměnu závodu položky

V právech pro položku (Tabulka – Práva pro – položky) lze povolit právo pro změnu závodu položky. Pokud uživatel nemá jiná práva na položku, může na kartě položky zaměnit pole závod.





Výroba TPV2000Plus

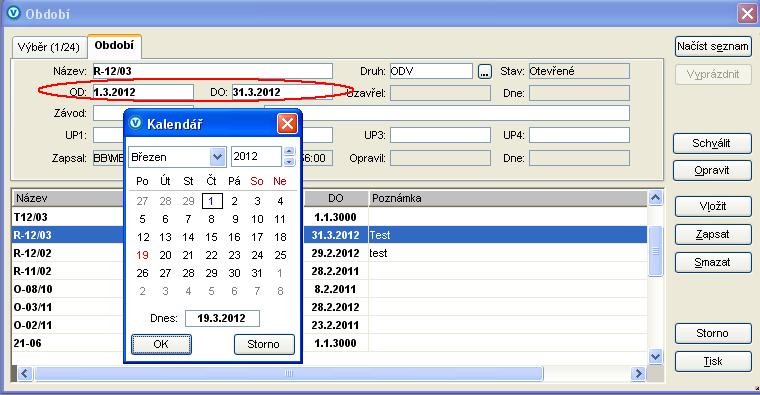

Aktualizace období



Možnost aktualizovat pole Platí od, Platí do.





Komunikace s CAD



SE2TPV



Nastavení systému



>> Nastavit > Konfigurace





Do třetí záložky (Konfigurace) pro nastavení parametrů přenosu byla přidána dvě zaškrtávací pole:



▪Ignorovat klíč - při identifikaci a importu položky z SE do TPV2000Plus se ignoruje klíč položky

▪Zápis klíče - zapíše klíč položky při přenosu položky z TPV2000Plus do SE



Dále byl přejmenován parametr pro identifikaci načítané položky z TPV200 do SE2TPV a to z Ident.položky na Načítat položky. Zde je možné zvolit tři způsoby, podle kterých lze položku načíst:



▪dle klíče položky

▪dle ID položky nebo klíče položky

▪dle ID položky nebo názvu a atributů položky



Opravy chyb

Pokud je poslední modifikace rozpisky ve stavu “X – zneplatněno”, nešlo založit novou modifikaci rozpisky.



Výpočet spotřebního množství komponenty – při zadání kusů z polotovaru větší jak 1000 došlo k chybě.



Problém s oknem sazeb nákladových verzí „d_nakl_verze_sazby_akt“. Pokud si toto okno uživatel uloží např. z modulu >> Technolog > Katalog > Střediska > Nákladové verze jako soubor typu formu dws a upraví jej, přestanou fungovat kopie zakázky v modulu Manažer, protože u zakázek se toto okno využívá také, ale s jinými vstupními parametry.



Odstraněna chyba náhodného zapnutí konstrukčně-technologického kusovníku na databázi, kde tato funkčnost byla zakázána.



Odstraněna chyba přepnutí databázi při rozdílném počtu licencí v jednotlivých databázích.



Implementace



Nastavení hromadného tisku a exportu příloh pro datové okno



Nastavení hromadného tisku a exportu příloh lze přiřadit k různým datovým oknům. Ve verzi 12.10 je nastavení provedeno pro podrobný kusovníkový strom.

Nastavení se provede vyplněním tabulky tpv_dok_davka_tisk_obj





Kompatibilita katalogu položek IS Dimenze ++

Katalog položek byl rozšířen o skryté atributy Společný výkres (spolec_vykres) a Katalogové číslo náhradního dílu (katalog_cislo_nd).



---
