Změnový protokol zahrnuje údaje o provedených změnách technické dokumentace (Konstrukční a Technologické) výrobků od zavedení informačního systému TPV2000Plus. Údaje ve změnovém

protokolu obsahují základní informace o změně konstrukce nebo technologie a jsou základem změnového řízení. Jednomu změnovému protokolu odpovídá většinou několik modifikací různých

konstrukčních součástí a jejich technologických postupů.


V systémů TPV2000Plus vznikají i nové rozpisky a postupy pomocí změny. Pro nové rozpisky a postupy je možné nastavit implicitní změnový protokol v modulu Administrátor, ke kterému jsou tyto

nové dokumenty automaticky vztahovány.

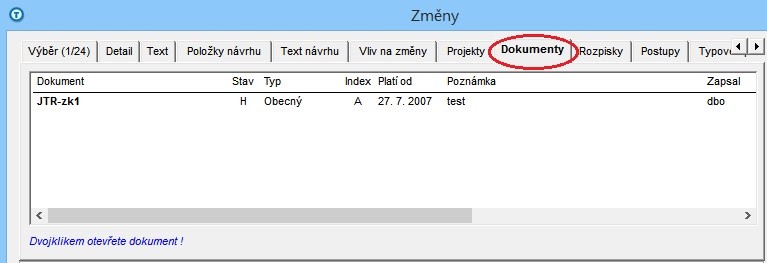

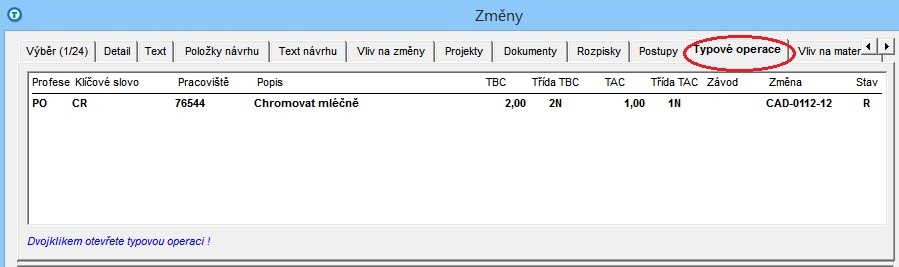

Funkce vyvolá modální okno Změny, které slouží k zakládání, aktualizaci  a archivaci změnových protokolů (změn). Po prvotním vyvolání funkce dojde k automatickému přepnutí do záložky

Výběr (1/24). Pokud se funkce volá z kontrukčních nebo technologických modifikací, dojde k automatickému načtení změnového protokolu příslušejícího k vybrané modifikaci.



Práce se změnovým protokolem



Změnový protokol charakterizuje prováděnou změnu a udává počátek platnosti modifikace rozpisky. Funkce umožňuje vyhledávat, aktualizovat a schvalovat změnové protokoly.

Vyvolá se také při přepnutí rozpisky do režimu Aktualizace v případě, že zadáváte novou rozpisku nebo její změnu.



Údaje





Záložky

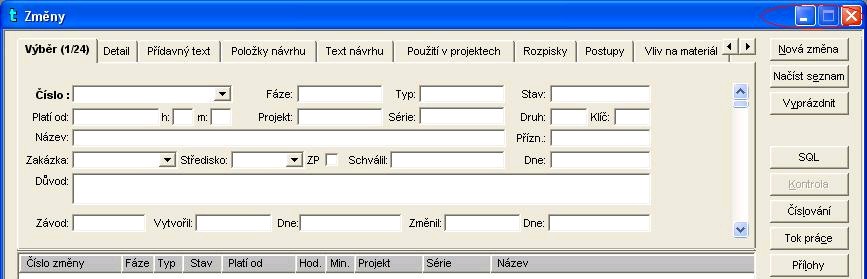

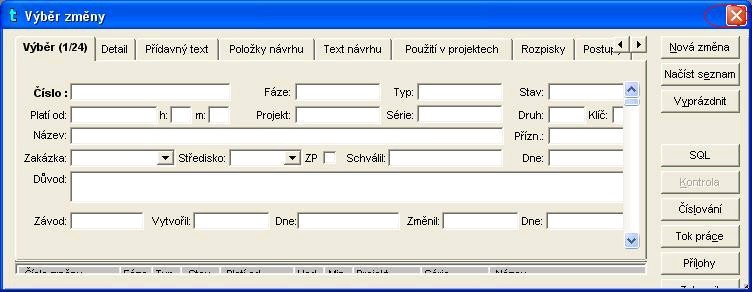

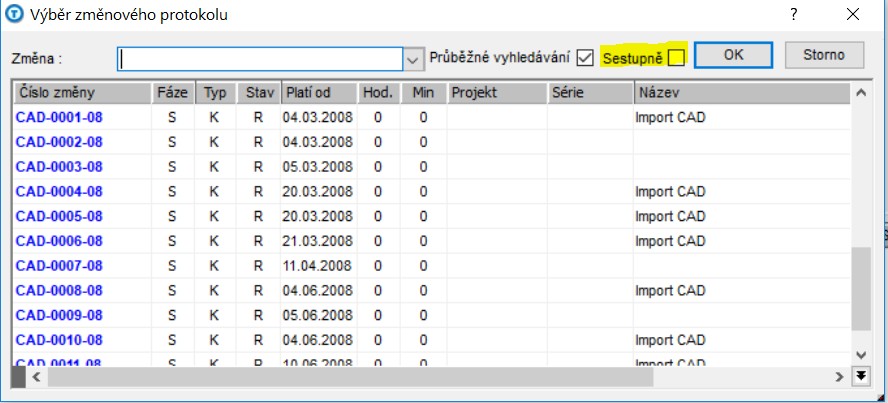

Výběr (1/24)

Otevře se při prvotním vyvolání funkce Změny a slouží k zadání výběrového kritéria vyplněním libovolného počtu polí s možností použití zástupných znaků.

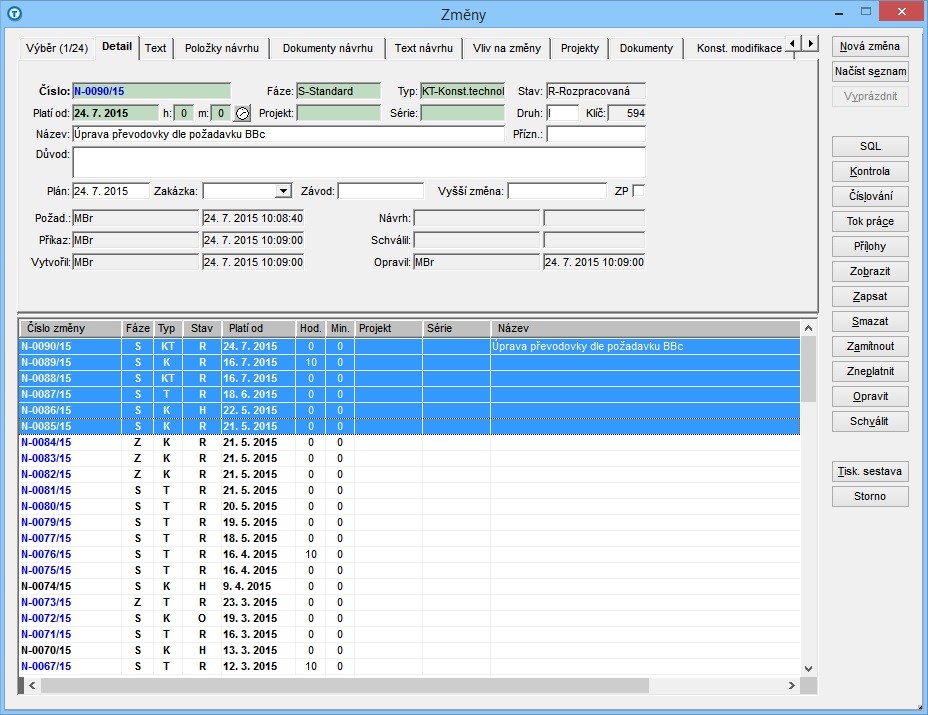

Detail

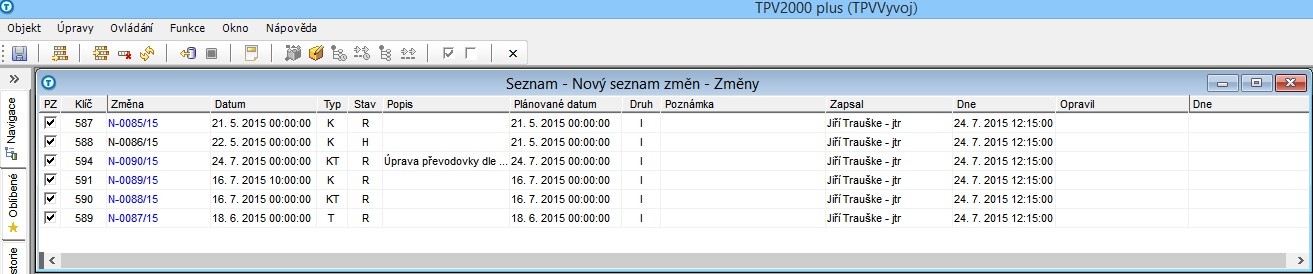

Zobrazí vybrané změny odpovídající zadanému výběrovému kritériu. Do této záložky se automaticky přepne vyvoláním tlačítka Změny z konstrukční nebo technologické modifikace.



Přídavný text

Možnost zapsání libovolně dlouhého textu popisujícího danou změnu (změnový protokol), jako doplnění pole Důvod. Pokud je protokol již uzavřen nebo schválen, nelze k němu zadávat další rozpisky

nebo postupy, které se k němu vztahují, ani je opravovat. Text lze zapsat buď ručně, nebo kopií přes schránku MS Windows (CTRL+C > CTRL+V). Přidání dalšího řádku přídavného textu se provede

klávesou ENTER.

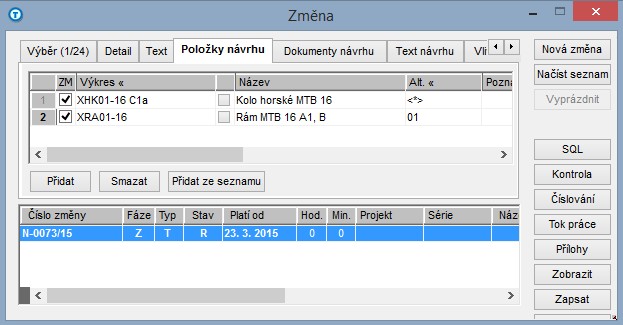

Položky návrhu

Možno přidat položky (Tlačítko Přidat - buď výběrem dle čísla výkresu, nebo rozšířeným výběrem), kterých se daný Návrh změny týká. Pokud je Návrh změny následně schválen (tím je daná změna

převedena do fáze Standard), u položek návrhu se vygeneruje automaticky nová konstrukční nebo technologická modifikace v rozpracovaném stavu a je možno provádět změnové řízení.

Tlačítkem Smazat se přiřazená položka smaže.



Text návrhu

Možno zadat libovolně dlouhý Text návrhu změny, který muže být jiný, než následný Přídavný text změny.



Použití v projektech

Tlačítkem Přidat lze vybraný Návrh nebo Změnu přidat k již založenému projektu ( Projekty (KAPJ)...) a sérii (Projekty (KAPJ)... záložka Série). Jedna změna může patřit do více projektů v případě

křížení projektů. Tlačítkem Zjistit/Použití se zobrazí použití Změny v projektech.



Rozpisky

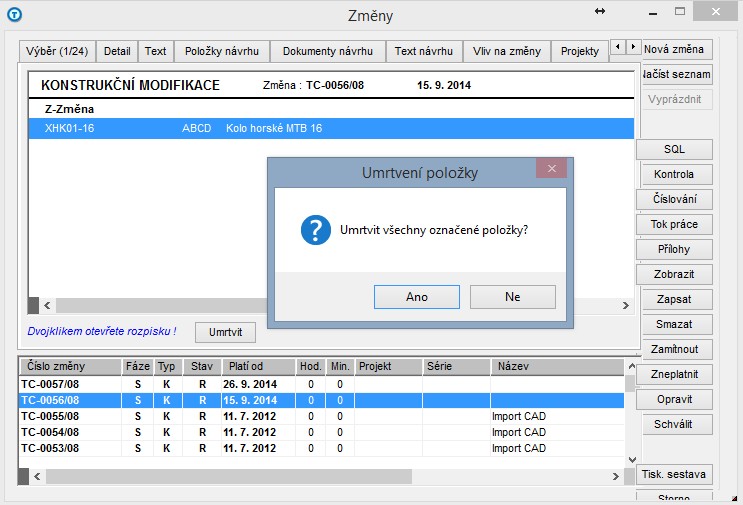

Zobrazí seznam Konstrukčních modifikací  - Konstrukční modifikace (TPKM) k danému Návrhu nebo Změně.



Postupy

Zobrazí seznam Technologických modifikací  - Technologické modifikace (TPTM) k danému Návrhu nebo Změně.



Vliv na materiál

Zobrazí vliv změny na Rozpisky (pokud již byly Rozpisky k dané změně aktualizovány) ve formě:



++Přidáno (přidána nová pozice), ++Odstraněno (pozice smazána), ++Přibývá (zvětšeno množství), ++Ubývá (změnšeno množství)

▪# Klíč - klíč položky/komponenty (interní údaj databáze)

▪Číslo výkresu - číslo výkresu položky/komponenty

▪Postavení - postaveni položky/komponenty

▪Úroveň doporučení - úroveň doporučení položky/komponenty

▪Název položky - název položky/komponenty

▪Atributy - atributy položky/komponenty

▪Množství v rozpisce - množství komponenty v rozpisce

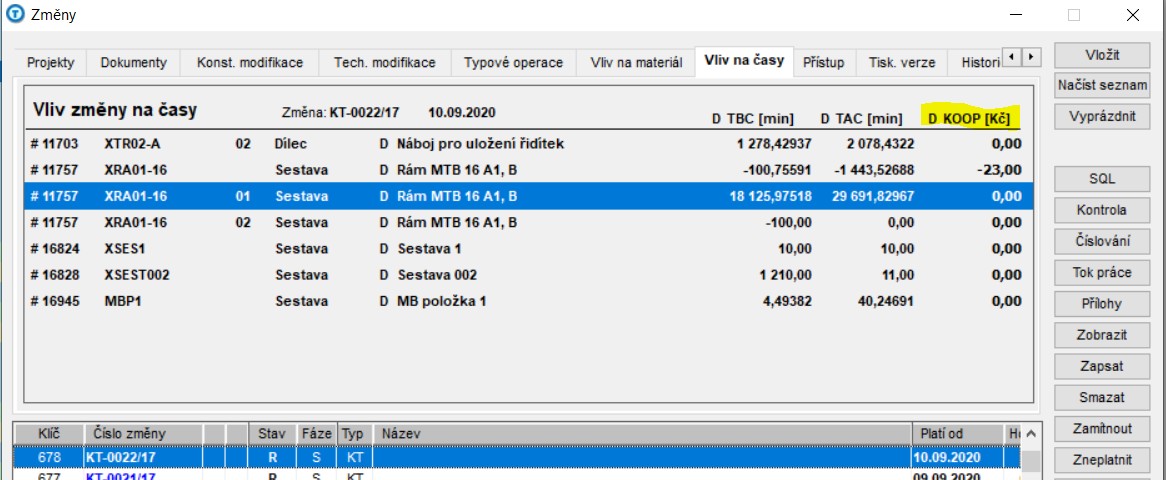

Vliv na časy

Zobrazí vliv změny na Postupy (pokud již byly Postupy k dané změně aktualizovány) ve formě:



▪# Klíč - klíč položky (interní údaj databáze)

▪Číslo výkresu - číslo výkresu položky

▪Alternativa - alternativa postupu

▪Postavení - postaveni položky

▪Úroveň doporučení - úroveň doporučení položky

▪Název položky - název položky

▪D TBC [min] - hodnota diference času TBC oproti původní hodnotě (+/-)

▪D TAC [min] - hodnota diference času TAC oproti původní hodnotě (+/-).



Přístup

Slouží k zadání přístupu jednotlivých uživatelů k dané změně (pokud není nic zadáno, přístup mají všichni uživatelé dle svých přístupových práv Profese a práva (SSAP) ). Tlačítkem Přidat a

následným výběrem uživatele pomocí drop down nápovědy se přístup povolí, tlačítkem Smazat se přístup odebere. Pokud je u změny uveden minimálně jeden oprávněný uživatel, je použití této

změny omezeno pouze pro daného uživatele. Jiní uživatelé nemohou tuto změnu použít ani nemohou aktualizovat objekty k této změně již přiřazené.



Tisk.verze

Slouží k zadání tiskových verzí ke změnovému protokolu.



Historie stavů

Evidence historie stavů změny.



▪Datum - datum změny stavu

▪Stav - poslední stav (R, H)

▪Puv.stav - původní stav

▪Poznámka - poznámka k danému stavu (změny nebo modifikace)



Práva

Profese a práva (SSAP) > Funkce > Práva pro > Protokol > U - povoleno zadávat přístup uživatelů ke změně



Údaje

▪Pořadí - pořadové číslo uživatele

▪Jméno - jméno uživatele

▪Poznámka - poznámka uživatele

▪Zapsal - uživatel, který nastavil přístup

▪Dne - datum nastavení přístupu

▪Opravil - uživatel, který provedl poslední opravu

▪Dne - datum poslední opravy



Ovládání

▪Přidat - přidá nový záznam

▪Smazat - smaže označený záznam



Ovládání

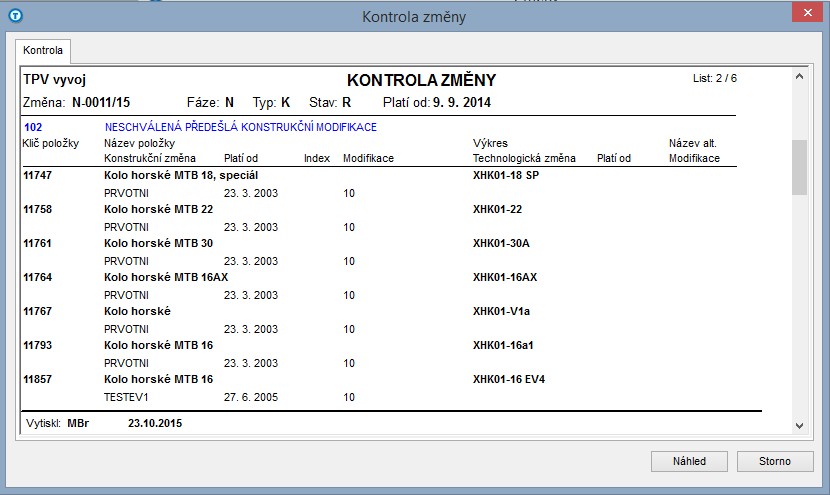

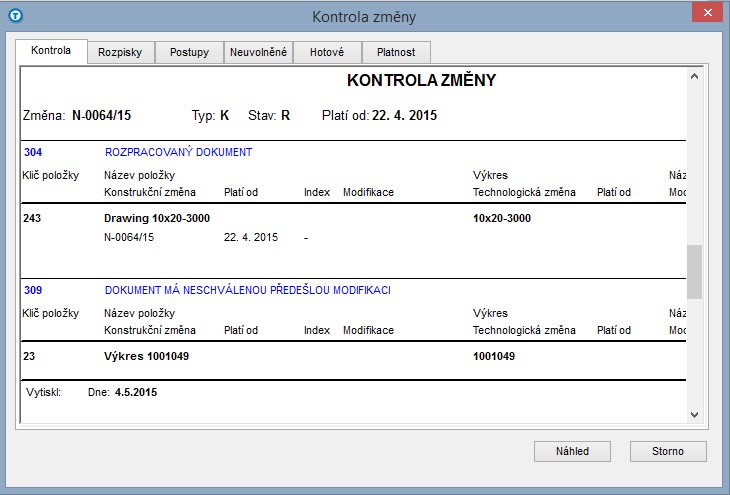

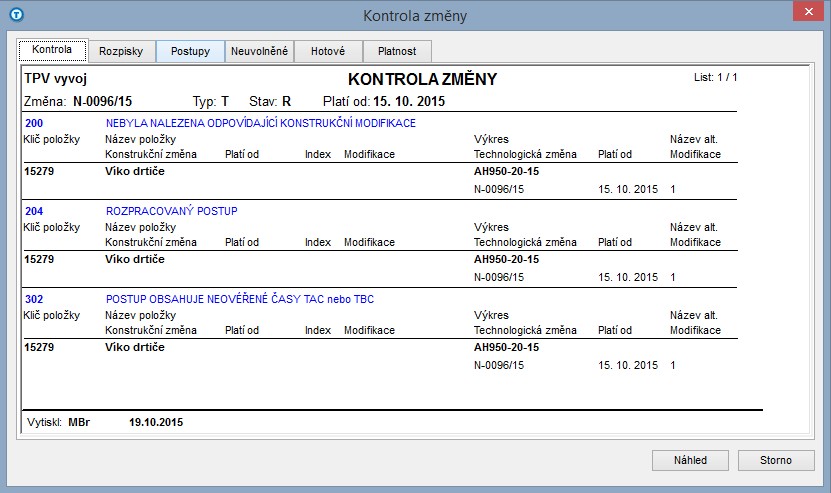

Kontrola hotovosti změny

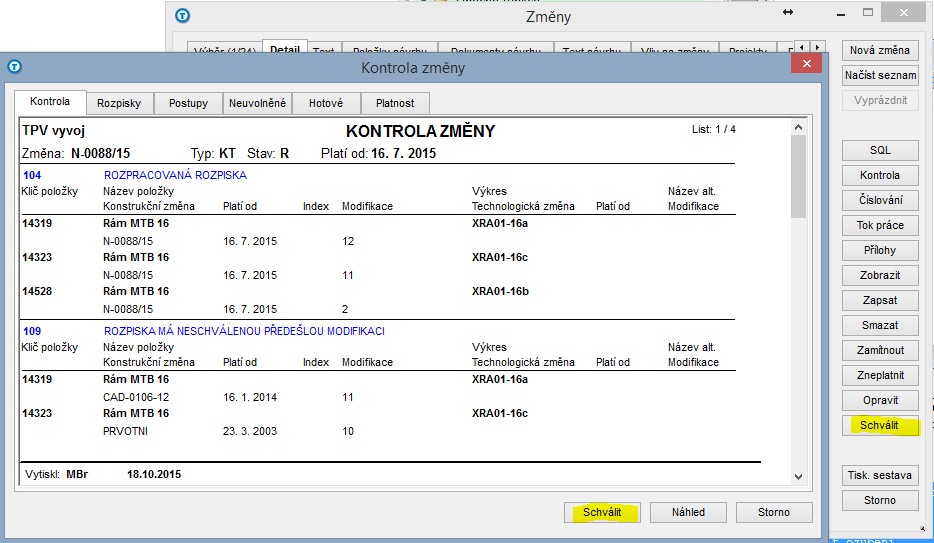

V okně Změny můžete stiskem tlačítka Kontrola vyvolat funkci Kontrola změny. Tato funkce zobrazí pro vybraný Změnový protokol:



Záložky

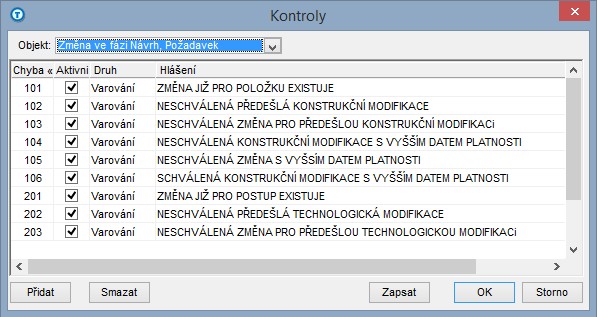

Kontrola

Výpis chyb zjištěných při kontrole příslušné změny.

Rozpisky

Výpis přehledu hotovosti příslušných konstrukčních modifikací.Zobrazí přehled konstrukčních modifikací vztahujících se k protokolu. K jednotlivým položkám se zobrazuje stav rozpracovanosti

(P - nové prázdné rozpisky, R - rozpracované modifikace rozpisek, K - uzavřené konstruktérem, H - hotové rozpisky, Z - modifikace rozpisek, před které se vkládaly modifikace, nebo před kterými

se rušily modifikace

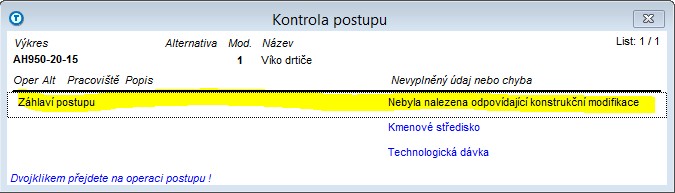

Postupy

Výpis přehledu hotovosti příslušných technologických modifikací. Stav rozpracovanosti (P - nové prázdné postupy, R - rozpracované modifikace postupů, H - hotové postupy,  Z - modifikace postupů,

před které se vkládaly modifikace, nebo před kterými se rušily modifikace

Neuvolněné

Výpis konstrukčních modifikací, neuvolněných pro technologii. Zobrazí přehled rozpisek k danému změnovému protokolu, které ještě nebyly uvolněny pro technologii.

Hotové

Výpis modifikací hotových jak konstrukčně tak technologicky. Zobrazí všechny položky vztahující se ke změnovému protokolu, které jsou konstrukčně i technologicky hotové.

Platnost

Zobrazí rozmezí, ve kterém je možno posouvat datum platnosti Změnového protokolu.



Zařazení návrhu změny do pracovního toku



Jedním ze základních toků dokumentů v průmyslovém podniku je řízený oběh návrhu na změnu nebo změnového protokolu před jeho samotným schválením. Tato metodika je vyžadována normami

řady ISO, VDA, QS a řadou dalších. K tomuto účelu složí propojení Workflow s jádrem TPV2000Plus – možnost zařazení změnového protokolu do pracovního toku, řízený oběh po útvarech,

evidence a tisk vyjádření jednotlivých útvarů, zobrazení toku ve formě diagramu nebo grafu.

Změny (TPZM)



Založení změnového protokolu

Tlačítko Nová změna

Nutno vyplnit povinné údaje, viz. Údaje.



Vygenerování pracovního toku pro Změnu

Tlačítko Pracovní tok nebo ikona



Stisknutím tlačítka Pracovní tok se nabídne dialog Pracovní toky dokumentu. V tomto dialogu lze:



▪Tlačítkem Přidat přidat označenou změnu do již vygenerovaných pracovních toků

▪Tlačítkem Generovat vygenerovat nový pracovní tok ze scénáře



Při generování nového pracovního toku je nutno vyplnit následující údaje:



▪Scénář - drop down nápověda >> Tok > Scénář, vybrat z nabídky požadovaný scénář (např. Návrh změny). Výběrem scénáře se vedle zobrazí i název specifikace daného scénáře.

▪Nový tok - vyplní se automaticky ve tvaru “Návrh na změnu XXXXX“

▪Datum startu - defaultně se vyplní aktuální datum, možno změnit výběrem z kalendáře

▪Organizační jednotka - výběr z drop down nápovědy Organizační jednotky (KAOJ)..., do níž přísluší daný uživatel ( Členové OJ (KACL))

▪Priorita - výběr z nabídky priorit (Nízká, Střední, Vysoká)

▪Popis - vygeneruje se automaticky dle zadaného popisu scénáře (např. Scénář pro řízený oběh Návrhu změny)



Dále je možno upravit údaje u jednotlivých úkolů, viz. Nový (WFNT). Po potvrzení tlačítkem O.K. se vygeneruje nový pracovní tok.



Průběh pracovního toku

Vyřizování jednotlivých úkolů pracovního toku probíhá dle výše uvedených pravidel se všemi jeho možnostmi (Schválení úkolu, Zamítnutí úkolu, Vrácené zamítnutí zpět, Vrácení úkolu zpět, …).



Aktualizace změnového protokolu

Pokud je změnový protokol zařazen do pracovního toku, nelze aktualizovat odjinud, než z daného pracovního toku.



Přechod ze změnového protokolu do pracovního toku

Změny (TPZM) ... tlačítko Pracovní tok nebo Pracovní tok

Dvojklikem na příslušný pracovní tok se vyvolá Workflow, ve kterém se zobrazí úkoly daného toku s označením aktuálního úkolu (zelený praporek).



Přechod z pracovního toku na změnový protokol (aktualizace)

Pracovní úkoly (WFPU) ... záložka Objekty , dvojklik na objekt Změna

Dvojklikem na příslušný změnový protokol pro daný pracovní tok se otevře objekt, ze kterého byl založen změnový protokol a vygenerován tok. V tomto případě lze změnový protokol aktualizovat,

tzn. změnit některý z údajů změnového protokolu.



Ukončení toku a schválení změnového protokolu

Změnový protokol, který je zařazen do pracovního toku lze schválit až poté, co je schválen poslední úkol pracovního toku, do kterého je Změnový protokol přiřazen. Pokud je Změnový protokol

přiřazen do více Pracovních toků, musí být schváleny všechny. Jako poslední úkol Pracovního toku je defaultně nastaven úkol ”Ukončení a správa toku”.



Řízené uvolňování K,KT změny pro technol. alternativy

Změny (TPZM) > pole Příznaky



Řízené uvolňování konstrukční nebo konstrukčně technologické změny má využití při používání alternativ technologických postupů. Umožňuje nabídnout uživateli před uvolněním změny pro

technologii dialog s možností výběru alternativ, na něž se bude příslušná změna aplikovat. Standardně se každá K nebo KT změna aplikuje na všechny alternativy.



Nastavení řízeného uvolňování změny

Nastavit u příslušného změnového protokolu příznak 3 (Aplikace K,KT změny na technologické alternativy) na hodnotu 1.



▪0 - Změna je aplikována na všechny technologické alternativy

▪1 - Změna je aplikována na vybrané technologické alternativy



Dialog pro výběr alternativ se objeví:

Po výběru změny pro rozpisku, pokud má daná položka nastaven u postavení příznak Postup a Založit postup.

Při schválení rozpisky (modifikace rozpisky) pokud má daná položka nastaven u postavení atribut Postup a atribut Založit postup není nastaven.



Pokud není vybrna žádná alternativa, změna se neaplikuje na technologický postup vůbec.



Upozornění

Pokud se neaplikuje změna na žádný postup při vložení nové komponenty do rozpisky a je nastavena povinnost přiřazovat komponenty do operací, zůstane komponenta nepřiřazená do operace,

tj. vstupuje automaticky do první operace postupu. Při kontrole postupu se objeví chyba nebo varování: Nepřiřazené komponenty.



Uvolnění změny do technologie

Uvolnění změny do technologie se provádí v závislosti na nastavení postavení položky buď při založení konstrukční modifikace rozpisky nebo při jejím konstrukčním schválení. V případě, že existuje

více alternativ postupů k dané položce, objeví se dialog pro výběr alternativy.



Pokud je přidávána do rozpisky K nebo KT změna, musí uživatel vybrat vždy i alternativu postupu na níž bude změna aplikována (pokud má postup více alternativ).

V případě opravy je možné nevybrat žádnou alternativu postupu.





Nastavení práce se změnovým řízením

Systém TPV2000Plus lze nastavit v oblasti změnového řízení dvěma způsoby:



Bez změnového řízení

Systém (SSNS) – Základní nastavení – 7.Pracovat s modifikacemi – N (Nelze vložit více než jednu modifikaci a lze použít prošlé datum).



Pro tento případ se nebude archivovat změnová historie rozpisek a postupů a při aktualizaci se bude rozpiska a postup neustále přepisovat.



Se změnovým řízením

Systém (SSNS) – Základní nastavení – 7.Pracovat s modifikacemi – A (Lze vložit více než jednu modifikaci a nelze použít prošlé datum).



Pro tento případ se bude archivovat každá změna konstrukční i technologické dokumentace po schválení změnového protokolu.

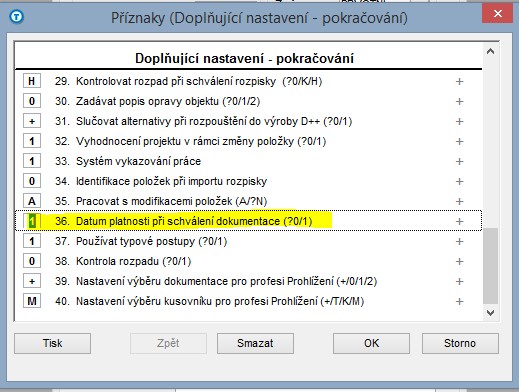

Časová platnost změny (datum platnosti)

Systém (SSNS) – Doplňující nastavení – 8.Nastavení změnového řízení – Referenčním údajem je datum platnosti

Při tomto nastavení je referenčním údajem Datum platnosti změny. Na změnový protokol (pole Platí od) se uvádí konkrétní datum počátku platnosti změny.Toto referenční datum platnosti je nutno

zadat ve všech rozpadech TPV2000Plus (Předkalkulace, Kusovníky, Materiálová norma, Výkonová norma, Rozpouštění do výroby…)



Platnost změny k číslu série (finálu)

Systém (SSNS) – Doplňující nastavení – 8.Nastavení změnového řízení – Referenčním údajem je číslo změnového protokolu

Při tomto nastavení je referenčním údajem Číslo změnového protokolu, které může reprezentovat číslo série.Tento referenční údaj je nutno zadat ve všech rozpadech TPV2000Plus (Předkalkulace,

Kusovníky, Materiálová norma, Výkonová norma, Rozpouštění do výroby…)



Změnový protokol



Fáze změny

Fáze změny charakterizuje procesní fázi, ve které se změna nachází. Toto dělení je odvozeno z norem řady ISO 9000, které předepisují sledování a dokladování změnové historie výrobku v průběhu

jeho celého životního cyklu. Navíc, u firem, které mají vlastní vývoj je nutno dokladovat i změnové řízení v průběhu výroby Prototypů a Ověřovací série. Toto rozdělení je respektováno i v TPV2000Plus

– jsou k dispozici fáze E-Evidence, N-Návrh, O-Ověřovací série, P-Prototyp,  S-Standard.



N-Návrh

Návrh změny může zadávat buď uživatel s oprávněním pro zadání návrhu nebo uživatel s oprávněním pro aktualizaci změnového protokolu obecně. Pokud má uživatel pouze oprávnění k návrhu

změny, nemůže aktualizovat změnové protokoly v jiné fázi než je Návrh. Pomocí tlačítka Zamítnout může uživatel s oprávněním pro aktualizaci změnového protokolu zamítnout návrh. Převést změnu

do jiné fáze (např. Standard) může pouze uživatel s oprávněním pro aktualizaci změnového protokolu (ne pro aktualizaci a zadávání návrhu). Ke změnovému protokolu ve fázi návrhu nelze realizovat

žádnou konstrukční ani technologickou změnu.



Ke změnovému protokolu ve fázi návrhu lze přiřadit text návrhu a položky návrhu, které specifikují konstrukční položky nebo technologické postupy, jichž se bude změna týkat. Tyto funkce jsou

přístupné v záložkách Položky návrhu a Text návrhu.



V případě, že změna přechází z fáze návrhu do fáze realizace (aktualizace pole fáze z Návrh např. Na Standard),vygenerují se automaticky modifikace k rozpiskám nebo technologickým postupů

(pro Technologickou změnu) k položkám, uvedeným v seznamu Položky návrhu.



Práva

Profese a práva (SSAP) > Funkce > Práva pro > Protokol



C - Povoleno nastavovat automatické číslování změn

D - Povoleno rušení (Delete) změnového protokolu (Konstruktér: Položka-Protokol, Technolog: Postup-Protokol)

H - Povoleno schválení změnového  protokolu (ze stavu H na stav S)  (Konstruktér: Položka-Protokol, Technolog: Postup-Protokol)

I - Povoleno vkládání (Insert) změnového protokolu (Konstruktér: Položka-Protokol, Technolog: Postup-Protokol)

M - Povolena aktualizace (Modify) změnového protokolu (Konstruktér: Položka-Protokol, Technolog: Postup-Protokol)

N - Zadávání a aktualizace návrhu na změnu

O - Povoleno provést opravu změnového protokolu



Založení změnového protokolu

Tlačítko Nová změna, vyplnění následujících údajů (tučně povinné údaje)



▪Číslo změny (ručně nebo automaticky)

▪Fáze (Návrh)

▪Typ (K,KT,T)

▪Platí od, hod, min. (referenční datum nebo číslo série)

▪Příznaky (Druh změny)

▪Název (název změny – klíčová slova)

▪Zakázka (pokud se jedná o změnu na zakázku)

▪Středisko (středisko realizace změny)

▪ZP - zákaz použití (pokud je nastaveno, změnu nelze použít)

▪Druh (Interní, Externí)

▪Důvod (úplný popis důvodu změny – pro tisk), délka pole je 500 znaků

▪Závod (pokud je nastavena práce s více závody, každý závod má vlastní změny)



Návrh změny může zadávat buď uživatel s oprávněním pro zadání návrhu nebo uživatel s oprávněním pro aktualizaci změnového protokolu obecně.Pokud má uživatel pouze oprávnění k návrhu

změny, nemůže aktualizovat změnové protokoly v jiné fázi než je Návrh. Převést změnu do jiné fáze (např. Standard) může pouze uživatel s oprávněním pro aktualizaci změnového protokolu

(ne pro aktualizaci a zadávání návrhu).Pomocí tlačítka Zamítnout může uživatel s oprávněním pro aktualizaci změnového protokolu zamítnout návrh. Ke změnovému protokolu ve fázi návrhu nelze

realizovat žádnou konstrukční ani technologickou změnu.



Položky návrhu

Ke změnovému protokolu ve fázi návrhu lze přiřadit text návrhu a položky návrhu, které specifikují konstrukční položky nebo technologické postupy, jichž se bude změna týkat. Tyto funkce jsou

přístupné v záložkách Položky návrhu a Text návrhu.



V případě, že změna přechází z fáze návrhu do fáze realizace (aktualizace pole fáze z Návrh např. Na Standard), vygenerují se automaticky modifikace k rozpiskám nebo technologickým

postupů (pro Technologickou změnu) k položkám, uvedeným v seznamu Položky návrhu. Tyto modifikace se nacházejí ve stavu R – rozpracované a jsou připraveny k dalšímu zpracování.



E-Evidence

Evidenční změna je podobně jako změna typu Prvotní rovnou schválená. Lze ji používat pro změny rozpisek, případně postupů až do doby nastavení příznaku Zákaz použití.



Práva

Profese a práva (SSAP) > Funkce > Práva pro > Protokol



I - Povoleno vkládání (Insert) změnového protokolu (Konstruktér: Položka-Protokol, Technolog: Postup-Protokol)

M - Povolena aktualizace (Modify) změnového protokolu (Konstruktér: Položka-Protokol, Technolog: Postup-Protokol)



Založení změnového protokolu

Tlačítko Nová změna - vyplnění následujících údajů (tučně povinné údaje)

▪Číslo změny (ručně nebo automaticky)

▪Fáze (Standard)

▪Typ (K,KT,T)

▪Platí od, hod, min. (referenční datum nebo číslo série)

▪Příznaky (Druh změny)

▪Název (název změny – klíčová slova)

▪Zakázka (pokud se jedná o změnu na zakázku)

▪Středisko (středisko realizace změny)

▪ZP - zákaz použití (pokud je nastaveno, změnu nelze použít)

▪Druh (Interní, Externí)

▪Důvod (úplný popis důvodu změny – pro tisk)

▪Závod (pokud je nastavena práce s více závody, každý závod má vlastní změny)



P-Prototyp, O-Ověřovací série



Práva

Profese a práva (SSAP) > Funkce > Práva pro > Protokol



I - Povoleno vkládání (Insert) změnového protokolu (Konstruktér: Položka-Protokol, Technolog: Postup-Protokol)

M - Povolena aktualizace (Modify) změnového protokolu (Konstruktér: Položka-Protokol, Technolog: Postup-Protokol)



Založení změnového protokolu

Tlačítko Nová změna - vyplnění následujících údajů (tučně povinné údaje)

▪Číslo změny (ručně nebo automaticky)

▪Fáze (Prototyp, Ověřovací série)

▪Typ (K,KT,T)

▪Platí od, hod, min. (referenční datum nebo číslo série – viz. bod 1.2)

▪Příznaky (Druh změny)

▪Název (název změny – klíčová slova)

▪Zakázka (pokud se jedná o změnu na zakázku)

▪Středisko (středisko realizace změny)

▪ZP - zákaz použití (pokud je nastaveno, změnu nelze použít)

▪Druh (Interní, Externí)

▪Důvod (úplný popis důvodu změny – pro tisk)

▪Závod (pokud je nastavena práce s více závody, každý závod má vlastní změny)



Vzhledem k tomu, že počet změn prováděných na výrobku ve fázi Prototyp a Ověřovací série je velký, je povoleno pro tyto 2 fáze aktualizovat schválenou rozpisku a postup do stavu H bez

změnového řízení (Rozpiska/Postup-Upravit CTRL+A). Není nutno zakládat nový změnový protokol, ale aktualizace již schválených rozpisek nebo postupů je možné po potvrzujícím dotazu

provádět formou Opravy. Novu změnu je nutné pro fázi Prototyp nebo Ověřovací série zadat až po schválení změnového protokolu. Do té doby je zadání nové změny volitelné.



Použití změny fáze Prototyp, Ověřovací série

Pokud je potřeba aktualizovat již schválený postup nebo rozpisku k neschválené změně fáze Prototyp nebo Ověřovací série objeví se dotaz:

Změna XXXX  typu Prototyp nebo OS nebyla schválena! Aktualizovat rozpisku ke stejné změně? Po kladné odpovědi máte možnost provést opravu ke stejné změně. Po záporné

systém nabídne jinou výběr jiné změny. Pro uživatele s právem přístupu k rozpisce K - Konstruktér se systém chová výše uvedeným způsobem již po schválení rozpisky do stavu K-hotovo

konstruktérem.



S-Standard



Práva

Profese a práva (SSAP) > Funkce > Práva pro > Protokol



I - Povoleno vkládání (Insert) změnového protokolu (Konstruktér: Položka-Protokol, Technolog: Postup-Protokol)

M - Povolena aktualizace (Modify) změnového protokolu (Konstruktér: Položka-Protokol, Technolog: Postup-Protokol)



Založení změnového protokolu

Tlačítko Nová změna - vyplnění následujících údajů (tučně povinné údaje)

▪Číslo změny (ručně nebo automaticky)

▪Fáze (Standard)

▪Typ (K,KT,T)

▪Platí od, hod, min. (referenční datum nebo číslo série)

▪Příznaky (Druh změny)

▪Název (název změny – klíčová slova)

▪Zakázka (pokud se jedná o změnu na zakázku)

▪Středisko (středisko realizace změny)

▪ZP - zákaz použití (pokud je nastaveno, změnu nelze použít)

▪Druh (Interní, Externí)

▪Důvod (úplný popis důvodu změny – pro tisk)

▪Závod (pokud je nastavena práce s více závody, každý závod má vlastní změny)



Pokud se aktualizuje rozpiska nebo postup, které jsou schváleny do stavu H ke změnovému protokolu ve fázi Standard (=standardní změnové řízení), systém vyžaduje provádět tuto aktualizaci

formou změny (nutno vždy založit nový změnový protokol s platností vyšší než stávající změnový protokol). Pouze uživatel, který má nastaveno právo Oprava rozpisky/postupu může provést

tuto aktualizaci bez změnového řízení (oprava formálních chyb – čeština, překlepy, …).



Typ změny



P-Prvotní

Protokol sloužící k zakládání nových položek, pokud je nastaveno zakládání nových položek k implicitnímu změnovému protokolu a tento protokol je uveden v globálním nastavení systému jako implicitní.



Nastavení protokolu pro zakládání nových položek

Postavení položek (KAPO) - Příznaky – 1.Založení rozpisky – Pro implicitní změnový protokol (1.Vybírat změnový protokol)



Nastavení implicitního změnového protokolu

Systém (SSNS) – Groupbox Implicitní - Změna



K-Konstrukční

Protokol sloužící pro změny, které se týkají pouze konstrukčních celků bez nutnosti změny technologie (změna tvaru, geometrie, vzhledu, …).



KT-Konstrukčně-technologická

Protokol sloužící pro změny, které se týkají jak konstrukčních celků , tak i změny technologických postupů (90% změn).



T-Technologická

Protokol sloužící pro změny, které se týkají technologických postupů (zrušení pracoviště, jiná technologie výroby, …).



Stav změny



P-Prázdná

Změnový protokol nemá přiřazeny žádné konstrukční ani technologické modifikace.



R-Rozpracovaná

Pokud je založen nový změnový protokol a jsou k němu přiřazeny konstrukční nebo technologické modifikace je zobrazen stav změny R. K rozpracovanému změnovému protokolu lze aktualizovat

libovolný počet rozpisek a postupů. Jakmile se změnový protokol schválí (Změny – tlačítko Schválit), změnový protokol přejde do stavu H – Hotová.



H-Hotová

Schválením změnového protokolu končí realizace změnového řízení. Ke schválené změně nelze aktualizovat žádnou další rozpisku nebo postup. Schválený změnový protokol lze přepnout do

stavu R pouze na speciální přístupové právo:



Práva

Profese a práva (SSAP) > Práva pro > Protokol > O - Povoleno provést opravu změnového protokolu



Z-Zamítnutá

Zamítnout lze pouze změnu ve fázi návrh !!!

Zamítnutí změnového protokolu se provede pomocí tlačítka Změny – Zamítnout. Po zamítnutí změny k ní nelze aktualizovat žádnou další rozpisku nebo postup. Zamítnutý změnový protokol již nelze

přepnout do stavu R.



Práva

Profese a práva (SSAP) > Práva pro > Protokol



M - Povolena aktualizace (Modify) změnového protokolu (Konstruktér: Položka-Protokol, Technolog: Postup-Protokol)

N - Zadávání a aktualizace návrhu na změnu



Automatické číslování změn



Práva

Profese a práva (SSAP) > Práva pro > Protokol



C - Povoleno nastavovat automatické číslování změn



Pokud toto právo není nastaveno, uživatel má pouze možnost prohlížení. TPV2000Plus umožňuje dva typy číslování změn:



Ruční

Pro tento případ není nastaveno automatické číslování změn (tabulka Číslování změn neobsahuje žádný záznam). Číslo změny se zapisuje do pole Změna ručně. Systém hlídá jednoznačnost zadání

tohoto čísla a nepovolí založení duplicitní hodnoty.



Automatické

Změny (TPZM) > tlačítko Číslování



Údaje

▪Typ změny - výběr z rozbalovacího okna ( Konstrukční, Konstrukčně - technologická, Technologická, Prvotní )

▪Fáze - výběr z rozbalovacího okna ( Evidence, Návrh, Prototyp, Ověřovací série, Standard )

▪Projekt - výběr z rozbalovacího okna projektů, viz. Projekty (KAPJ)

▪Druh číslování  - výběr z rozbalovacího okna ( Automatický, Kombinovaný - lze vkládat ručně čísla změn )

▪Délka - generovaná délka

▪Předpona - generovaná předpona

▪Přípona - generovaná přípona



Ovládání

▪Načíst - načte seznam založených číselných řad

▪Stop - zastaví načítání

▪Zapsat - uloží novou číselnou řadu nebo změny provedené ve stávající řadě

▪Vložit - vloží novou číselnou řadu (před aktuální pozici kurzoru)

▪Přidat - přidá novou číselnou řadu (za aktuální pozici kurzoru)

▪Smazat - smaže označenou číselnou řadu

▪Storno - opustí okno bez uložení změn

▪Tisk - zobrazí číselné řady ve formě Náhled před tiskem



Při založení Změnového protokolu dojde podle zvoleného typu změny a po vyplnění povinných údajů k automatické generaci čísla změny (po zapsání).



Práce se změnovým protokolem



Rozpiska (Postup) - Změny

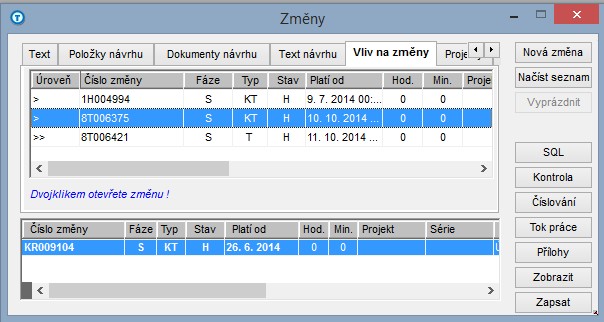

Změny (TPZM)



Změnový protokol charakterizuje prováděnou změnu a udává počátek platnosti modifikace rozpisky. Funkce umožňuje vyhledávat, aktualizovat a schvalovat změnové protokoly. Vyvolá se také při

přepnutí rozpisky do režimu Aktualizace v případě, že zadáváte novou rozpisku nebo její změnu.



Údaje

▪Číslo: Číslo změnového protokolu.

▪Platí od: Začátek platnosti protokolu (referenční datum).

▪Fáze: Charakterizuje fázi vývoje výrobku, pro kterou byl změnový protokol použit (P-Prototyp,O-Ověřovací série,S-Standardní výroba)

▪Název: Název (popis protokolu).

▪Typ: Typ změny (P-prvotní - prvotní změnu nelze schválit do stavu “H“, protokol zůstává stále rozpracovaný, K-konstrukční,        KT-konstrukčně-technologická,T-technologická)

▪Příznaky: Možnost zavedení dalších příznaků ke změnovému protokolu (např. dělení změn z hlediska závažnosti – urgentní x normální, atd.)

▪Stav: Stav rozpracovanosti protokolu (R-rozpracovaný,H-hotový (nastaví se volbou Schválit)

▪Důvod: Popis důvodu změny.

▪Vytvořil: PIN uživatele, který provedl založení protokolu (doplní automaticky systém po vyvolání funkce Zapsat).

▪Dne: Datum schválení protokolu (systém doplní automaticky).

▪Změnil: PIN uživatele, který provedl změnu údajů na protokolu ve stavu “R“ (doplní automaticky systém po vyvolání funkce Zapsat).

▪Dne: Datum schválení protokolu (systém doplní automaticky).

▪Schválil: PIN uživatele, který provedl schválení protokolu (doplní automaticky systém po vyvolání funkce Schválit).

▪Dne: Datum schválení protokolu (systém doplní automaticky).



Záložka Přídavný text

Možnost zapsání libovolně dlouhého textu popisujícího danou změnu (změnový protokol), jako doplnění pole Důvod. Pokud je protokol již uzavřen nebo schválen, nelze k němu zadávat další rozpisky

nebo postupy, které se k němu vztahují, ani je opravovat.



Ovládání

▪Nová změna - údaje v horním datovém okně se vyprázdní a můžete zadat nový protokol.

▪Načíst seznam - načte údaje, zadané ve výběrovém kritériu

▪Vyprázdnit - vyprázdní údaje v horním datovém okně v režimu "výběrové kritérium"

▪Stop - objeví se tehdy, pokud bylo aktivováno načítání dat. Jeho stiskem přerušíte načítání dat ze serveru.

▪SQL - vyvolá okno Kritérium pro definici výběrového kritéria pro výběr změny

▪Kontrola - vyvolá okno Kontrola, ve kterém je zobrazeno vyhodnocení protokolu.

▪Číslování -

▪Tok práce -

▪Přílohy -

▪Zobrazit -

▪Zamítnout -

▪Zneplatnit - nastaví změnový protokol do stavu X-storno.

▪Schválit - po provedení kontroly rozpracovanosti všech rozpisek a postupů příslušejících k protokolu označí protokol jako hotový (mění stav protokolu z R na H).

▪Opravit -

▪Zapsat - zapíše aktualizované údaje o protokolu do databáze.

▪Smazat - smaže protokol i s případnými modifikacemi rozpisek a postupů, které byly v rámci něj provedeny.

▪Tisk.sestava - vytiskne aktuální údaje o protokolu s textem poznámky k protokolu nebo seznam protokolů, podle toho, které okno je právě aktivní.

▪Použít/OK - potvrzení vybraného protokolu v případě zadávání nové změny

▪Storno - uzavře dialog bez uložení změn



Kontrola hotovosti změny

V okně Změny můžete stiskem tlačítka Kontrola vyvolat funkci Kontrola změny. Tato funkce zobrazí pro vybraný Změnový protokol:



▪výpis přehledu hotovosti příslušných konstrukčních modifikací

▪výpis přehledu hotovosti příslušných technologických modifikací

▪výpis konstrukčních modifikací, neuvolněných pro technologii

▪výpis modifikací hotových jak konstrukčně tak technologicky

▪rozmezí ve kterém je možno posouvat datum platnosti Změnového protokolu



Ovládání

▪Tisk - vytiskne aktuální přehled

▪Zrušit - uzavře okno Kontrola změny



Nastavení datumu platnosti při schválení

Příznak č. 2 změny - D - datum platnosti se nastaví dle datumu schválení.

Pokud se změna nastaví uvedeným způsobem, při schválení změny se automaticky nastaví datum platnosti na aktuální datum. Pokud to ale z nějakého důvodu není možné (omezení intervalu, křížení

datumů apod.), je nutné nastavit tento příznak zpět na hodnotu N a datum platnosti před schválením zadat.



Záložky



▪Konstrukční modifikace - zobrazí přehled konstrukčních modifikací vztahujících se k protokolu. K jednotlivým položkám se zobrazuje stav rozpracovanosti:

P - nové prázdné rozpisky

R - rozpracované modifikace rozpisek

K - uzavřené konstruktérem

H - hotové rozpisky

Z - modifikace rozpisek, před které se vkládaly modifikace, nebo před kterými se rušily modifikace



▪Technologické modifikace - zobrazí přehled technologických postupů vztahujících se k danému protokolu. K jednotlivým položkám se zobrazuje stav rozpracovanosti:

P - nové prázdné postupy

R - rozpracované modifikace postupů

H - hotové postupy

Z - modifikace postupů, před které se vkládaly modifikace, nebo před kterými se rušily modifikace



▪Neuvolněné - zobrazí položky neuvolněné pro technologii

▪Hotové - zobrazí všechny položky vztahující se ke změnovému protokolu, které jsou konstrukčně i technologicky hotové.

▪Platnost - zobrazí časové rozmezí, ve kterém lze daný protokol schválit.



Změnová historie - Rozpiska

Konstrukční modifikace (TPKM)



Změnová historie rozpisky je tvořena seznamem všech modifikací, které byly na rozpisce provedeny od jejího založení. Funkce zobrazuje přehled změnové historie pro rozpisky a umožňuje provádět

vyhledávání, aktualizaci a uzavírání modifikací rozpisky. Pokud funkci vyvoláte z rámu aplikace, musíte nejprve vyplnit výběrové kriterium pro výběr položky, ke které chcete zobrazit změnovou historii.

Při vyvolání z okna Výběr položek nebo, Rozpiska se rovnou zobrazí aktuální změnová historie. Změnovou historii pro danou rozpisku lze aktualizovat a mazat . Ke každému záznamu modifikace můžete

zadat stručný popis modifikace a libovolně dlouhý přídavný text. Okno obsahuje dvě datová okna (údaje o modifikaci a seznam modifikací) a editační okno pro zadávání poznámky k modifikaci.



Údaje





Ovládání





Změnová historie - Postup

Technologické modifikace (TPTM)



Změnová historie postupu je tvořena seznamem všech modifikací, které byly na postupu provedeny od jejího založení. Funkce zobrazuje přehled změnové historie pro postupy a umožňuje provádět

vyhledávání, aktualizaci a uzavírání modifikací postupu. Pokud funkci vyvoláte z rámu aplikace, musíte nejprve vyplnit výběrové kriterium pro výběr položky, ke které chcete zobrazit změnovou historii.

Při vyvolání z okna Výběr postupu nebo Postup se rovnou zobrazí aktuální změnová historie. Změnovou historii pro daný postup lze aktualizovat a mazat . Ke každému záznamu modifikace můžete

stručný popis modifikace a libovolně dlouhý přídavný text. Okno obsahuje dvě datová okna (údaje o modifikaci a seznam modifikací) a editační okno pro zadávání poznámky k modifikaci.



Údaje





Ovládání





Funkce systému při nastavení platnosti změny k číslu série

Systém (SSNS) > Doplňující nastavení > 8.Nastavení změnového řízení > Referenčním údajem je číslo změnového protokolu

Při tomto nastavení je referenčním údajem Číslo změnového protokolu, které může reprezentovat číslo série.

Toto nastavení umožňuje provádět změny jak ve fázi prototypu a ověřovací série, tak i v následné sériové výrobě tím způsobem, že referenčním údajem není datum, ale číslo změnového protokolu,

které může být reprezentováno číslem série.

Každý finál je zakládán jako samostatná položka přičemž nižší celky v rozpisce finálu mohou příslušet do různých finálů. Finály mohou být vydány do výroby současně (ke stejnému datu), ale v

každém finálu může být použit nižší celek o stejném čísle výkresu, ale s jiným rozpadem, tj. byla na něm provedena různá změna. Finály nejsou vydávány do výroby k určitému datu, ale postupně,

dle čísla série.



Evidence změnového protokolu



Pro potřeby uvedeného nastavení je dialog pro zadání změnového protokolu upraven následovně:



▪Uživatel zadá pouze číslo změny, což odpovídá určitému číslu série.

▪Uživatel přiřadí tuto změnu konkrétnímu finálu (tj. projektu) nebo finálům, jichž se změna týká.

▪Datum změny se generuje automaticky po uložení změnového protokolu dle aktuálního datumu. Současně z datumem je ukládán i přesný čas založení změnového protokolu.



Realizace konstrukčních změn

Pro realizaci konstrukční změny na libovolné sestavě nebo dílci stanoví uživatel změnový protokol tak, že zadá číslo finálu (tj. projektu) pro který chce změnu nad uvedenou sestavou aplikovat a vybere změnový protokol dle čísla změny (série). Časová posloupnost změn prováděných na konkrétní rozpisce je dána posloupností datumu platnosti jednotlivých změnových protokolů.



Příklad:





Jednotlivé modifikace položky Sestava 1 jsou realizovány v uvedeném pořadí. Pokud je požadováno, aby např. verze dokumentu daná protokolem SERIE5 byla vrácena do stavu, který odpovídá protokolu

SERIE2, provede uživatel v rámci změny SERIE5 smazání všech částí dokumentu (vazeb, operací) a jeho úpravu na dokument ve stavu SERIE2, který je stále archivován (např. přetažením myší) pod

změnový protokol SERIE5.



Úprava ZŘ k projektu a sérii

Pro případ, že je položka použita v různých projektech a realizuje se změna, která se týká jiného projektu než je původní „mateřský projekt“, lze pro položku založit novou modifikaci pro jiný projekt

a sérii. Při rozpadu výrobku k určitému projektu a sérii se bere v úvahu pro každou položku rozpadu ta modifikace, kde projekt je stejný jako zadaný projekt rozpadu a nejvyšší sériové číslo které je

menší nebo rovno zadanému sériovému číslu pro tento projekt.



Pokud se modifikace nenalezne, hledá se dle pravidel křížení projektů, případně dle data rozpadu (dřívější způsob)



Realizace technologických změn

Technologická změna se netýká úpravy struktury výrobku. U technologických změn nemusí být změnový protokol vázán k finálu, protože např. změna přípravku, pracoviště nebo nářadí se může

týkat více rozličných technologických postupů bez vazby na konkrétní finál. Proto doporučujeme pro provádění technologických změn použít speciální řadu označování změnových protokolů pro

čisté technologické změny dle směrnic každé společnosti.



Výběr dokumentace TPV

Ve výběru dokumentace pro hromadné akce (rozpady dokumentace, rozpouštění do výroby) nezadává uživatel referenční datum platnosti, ale verzi dokumentace stanoví tak, že vybere místo

datumu konkrétní změnový protokol, náležející k zadanému finálu. Referenčním údajem z hlediska uživatele není tudíž datum, ale číslo změnového protokolu, které může být reprezentováno

číslem série výroby daného finálu.



Přiřazení změnového protokolu do pracovního toku (Workflow)

Jedním ze základních toků dokumentů v průmyslovém podniku je řízený oběh návrhu na změnu nebo změnového protokolu před jeho samotným schválením. Tato metodika je vyžadována

normami řady ISO, VDA, QS a řadou dalších. K tomuto účelu složí propojení Workflow s jádrem TPV2000Plus – možnost zařazení změnového protokolu do pracovního toku, řízený oběh po útvarech,

evidence a tisk vyjádření jednotlivých útvarů, zobrazení toku ve formě diagramu nebo grafu.



Založení změnového protokolu

Změny (TPZM)



Změny (TPZM) – Nová změna

Nutno vyplnit povinné údaje: Číslo, Fáze, Typ, Platí od:, Příznaky, Název, Důvod



Vygenerování pracovního toku pro Změnu



Změny (TPZM) – Tok práce nebo ikona

Stisknutím tlačítka Pracovní tok se nabídne dialog Pracovní toky dokumentu. V tomto dialogu mohu buď:



▪Tlačítkem Přidat přidat označenou změnu do již vygenerovaných pracovních toků

▪Tlačítkem Generovat vygenerovat nový pracovní tok ze scénáře



Při generování nového pracovního toku je nutno vyplnit následující údaje:



▪Rozkliknutím pole Scénář vybrat z nabídky požadovaný scénář  (např. Návrh změny)

▪Výběrem scénáře se vedle zobrazí i název specifikace daného scénáře.

▪Nový tok - vyplní se automaticky ve tvaru “Návrh na změnu XXXXX“

▪Datum startu - default  - dnešní datum

▪Organizační jednotka - výběr z nabídky jednotek, do níž přísluší daný uživatel

▪Priorita - výběr z nabídky priorit (Nízká, Střední, Vysoká)



Dále je možno upravit údaje u jednotlivých úkolů. Po potvrzení tlačítkem O.K. se vygeneruje nový pracovní tok.



Průběh pracovního toku

Vyřizování jednotlivých úkolů pracovního toku probíhá dle výše uvedených pravidel se všemi jeho možnostmi (Schválení úkolu, Zamítnutí úkolu, Vrácené zamítnutí zpět, Vrácení úkolu zpět, …).



Aktualizace změnového protokolu

Pokud je změnový protokol zařazen do pracovního toku, nelze aktualizovat odjinud, než z daného pracovního toku. Pokud bychom ho chtěli aktualizovat, objeví se hlášení: “Nelze aktualizovat,

dokument je zařazen do pracovního toku!”



Přechod ze změnového protokolu do pracovního toku

Změny (TPZM)



Změny (TPZM) – Pracovní tok

Dvojklikem na příslušný pracovní tok přejdeme do Workflow, ve kterém se zobrazí úkoly daného toku s označením aktuálního úkolu (zelený praporek).



Přechod z pracovního toku na změnový protokol (aktualizace)

Pracovní úkoly (WFPU) > Dokumenty > Dvojklik na dokument

Dvojklikem na příslušný změnový protokol pro daný pracovní tok přejdeme na konkrétní Změnu, ze které byl vygenerován tok. V tomto případě lze změnový protokol aktualizovat, tzn. změnit některý

z údajů změnového protokolu.



Ukončení toku a schválení změnového protokolu

Změnový protokol, který je zařazen do pracovního toku lze schválit až poté, co je schválen poslední úkol pracovního toku, do kterého je ZP přiřazen. Pokud je ZP přiřazen do více PT, musí být

schváleny všechny. Jako poslední úkol PT je defaultně nastaven úkol ”Ukončení a správa toku”.



Smazání technologické změny

Technologickou změnu nad postupem lze smazat vždy za předpokladu, že není schválená a je poslední, případně k ní nebyly provedeny žádné aktualizace postupu (pak poslední být nemusí).

Není tedy kontrolováno, zda existuje odpovídající modifikace rozpisky ke stejné změně.



Pamatování typu založené změny

Typ založené změny je zapamatován. Při založení nové změny se předvyplní typ změny naposled zadanou hodnotou.



Zneplatnění modifikace

Možnost nastavit určitou modifikaci rozpisky nebo postupu jako neplatnou. Neplatná modifikace má stav X – storno a zůstává v databázi. Neplatná modifikace se nevybere do rozpadu položky ani

při použití volby výběru dokumentace Rozpracovaná. To platí i pro rozpouštění do výroby a komunikaci s IS.

Zneplatnění konstrukční nebo technologické modifikace se provede volbou Zneplatnit v dialogu pro správu modifikací ( Konstrukční modifikace (TPKM), Technologické modifikace (TPTM)).

V případě zneplatnění modifikace, která není poslední, nesmí být následující modifikace schválené.

Proces zneplatnění provede rekonstrukci odpovídajícího stavu objektu do následující modifikace vzhledem k jeho nejbližší nižší platné verzi. Po zneplatnění je nutné prověřit a poté schválit následující

modifikace.

V případě zneplatnění poslední modifikace je nastaven pouze stav objektu X – Storno. Platnost jednotlivých vazeb nebo operací se nemění. K rekonstrukci objektu do odpovídajícího platného stavu

dojde až  při založení další modifikace.

Pokud je provedeno zneplatnění konstrukční modifikace rozpisky, dojde zároveň k zneplatnění i příslušných technologických postupů se stejným identifikátorem změny.



Zneplatnit modifikaci rozpisky nebo postupu může pouze uživatel, který má právo pro schválení daného objektu.



Zneplatnění změny

Zneplatnění změny provede nastavení všech odpovídajících modifikací rozpisek a postupů do stavu X – Storno. Zneplatnění se vyvolá volbou Zneplatnit, změna je nastavena do stavu X – Storno.



Zneplatnit nelze změnu schválenou, prvotní nebo ve fázi návrh. Ke změně nesmí zároveň existovat schválené modifikace rozpisek nebo postupů, všechny modifikace musí být v rozpracovaném

nebo stornovaném stavu.



Zneplatnit změnu může uživatel, který má právo pro schválení změny.



Schválit změnu lze, i když existují stornované modifikace pro některé rozpisky nebo postupy. Pro schválení změny musí být odpovídající modifikace ve stavu H - Schváleno nebo X -Storno.



Nemodální okno Změna

Změny (TPZM)

Okno pro správu změn lze otevřít jako modální nebo nemodální v závislosti na způsobu otevření. Jestliže se otevře z menu voláním Rozpiska (Postup) – Změny, otevře se jako nemodální,

tj. lze jej minimalizovat a lze současně pracovat s otevřenými objekty v dalších oknech. Okno má v titulku název Změny a má k dispozici ikony pro minimalizaci v pravém horním rohu.



Pokud má okno sloužit pro následný výběr konkrétní změny (například tlačítkem Změna z konstrukčních modifikací), otevře se jako modální, tj. musí se uzavřít, aby bylo možné pracovat

s dalšími objekty. V tom případě je v titulku uvedeno Výběr změny, chybí tlačítka pro minimalizaci v pravém horním rohu a existuje tlačítko Použít  pro přenos vybrané změny.





Modální okno se nazývá Výběr změny a liší se v horní liště.





Tip: Z nemodálního okna Změny lze ze záložek Rozpisky a Postupy otevřít dvojklikem rozpisku nebo postup k vybrané změně !



Změnové řízení pro určitý závod

Při zapnutém změnovém řízení (Systém (SSNS) > Základní nastavení > příznak 7) lze vyloučit změnové řízení pro určitý závod vypnutím příznaku ZŘ pro tento závod.

Pokud položka patří do tohoto závodu, neaplikuje se na kusovník a postup změnové řízení.



Aktualizace závodů – vypnutí změnového řízení

Závody (SSAZ)



ZŘ – vypne nebo zapne změnové řízení pro označený daný závod.







Funkce vyvolá modální okno Změny, které slouží k zakládání, aktualizaci  a archivaci změnových protokolů (změn). Po prvotním vyvolání funkce dojde k automatickému přepnutí do záložky Výběr (1/24).

Pokud se funkce volá z kontrukčních nebo technologických modifikací, dojde k automatickému načtení změnového protokolu příslušejícího k vybrané modifikaci.



Rozšíření fáze změny o Požadavek

Byla doplněna fáze změny Požadavek. Požadavek předchází fázi změny Návrh. Principiálně požadavek na změnu může zadat „kdokoliv“. Po posouzení oprávněnosti požadavku může pracovní změnové

služby změnit fázi změny z Požadavek na Návrh. Z tohoto pohledu byla upravena i přístupová práva ke změně, která lze nastavit i k fázi změny. Na kartě změny je zobrazen datum a uživatel který:



▪Zadal požadavek,

▪Zadal návrh

▪Zadal příkaz (tj. změnil fázi na Standard)

▪Schválil změnu (nebo zamítl požadavek, návrh)



Položky a dokumenty návrhu na změnu

Ke změně ve fázi Požadavek nebo Návrh lze zadat seznam položek nebo dokumentů, kterých se změna bude týkat (záložky Dokumenty návrhu, Položky návrhu). Pokud se jedná o technologickou změnu,

jsou v záložce Položky návrhu uvedeny identifikátory technologických postupů včetně konkrétní alternativy nebo specifikace všech alternativ. Položky návrhu lze též načíst ze Seznamu nebo případně

přetáhnout myší z výběru položek nebo postupů a dokumenty návrhu z výběru obecného dokumentu TPV.

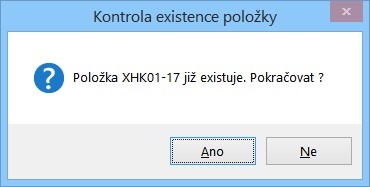

Pokud je pro přenos označeno více položek a některé z nich jsou již v záložce Položky návrhu, zobrazí se dotaz (např. pro položku XHK01-17):





Pokud je dotaz potvrzen, přenos pokračuje, jinak se další označené položky již nepřenesou.

Po posouzení návrhu na změnu a změně na fázi Standard dojde k vytvoření konstrukčních nebo technologických modifikací a případně k vytvoření modifikací připojených dokumentů.

Vytvoří se pouze ty modifikace, které mají u položek nebo dokumentů návrhu zaškrtnut atribut ZM (založit modifikaci).





Strom změn

Strom změn slouží pro evidenci případů, kdy jedna změna vyvolá další změny. Strom lze zadat vyplněním údaje Vyšší změna na kartě změny. Lze jej zobrazit v záložce Vliv na změny.



Dvojklikem lze vyvolat podřízené změny. Lze tak mít otevřeno více oken změn najednou a přecházet mezi nimi.



Dialog pro zadání pracovního toku

Implementačné lze nastavit, aby se při změně fáze změny nebo při schválení, zamítnutí změny apod. objevil dialog pro zadání pracovního toku výběrem ze scénáře. Při změně fáze změny se

objeví dotaz na potrvzení a poté se vyvolá dialog pro výběr pracovního toku.(Implementace, tabulka tpv_aut_start_wf)



Doplněné záložky na kartě změny



▪Dokumenty návrhu – viz změna ve fázi návrh

▪Dokumenty – změny aplikované nad Obecným dokumentem (výkresem)

▪Typové operace – změny aplikované nad typovými operacemi



Záložka Dokumenty





Zde se vypisují všechny dokumenty pro danou změnu setříděné dle stavu dokumentu. Na double click se otevře příslušný dokument (jako u přílohy funguje tlačítko 3 tečky).



▪Dokument – název dokumentu

▪Stav – stav dokumentu (P - prvotní, H – hotový)

▪Typ – název typu dokumentu (např. obecný dokument)

▪Index – index změny dokumentu

▪Platí od – datum platnosti od

▪Poznámka – poznámka k dokumentu



Záložka Typové operace





Zde se vypisují typové operace pro danou změnu setříděné dle stavu typových operací. Na double click se otevře příslušná typová operace.



Doplněné údaje na kartě změny



▪Plán - plánované datum platnosti

▪Vyšší změna – nadřazená změna (výběr z drop down)

▪Zadal požadavek,

▪Zadal návrh

▪Zadal příkaz (tj. změnil fázi na Standard)

▪Schválil změnu (nebo zamítl požadavek, návrh)



Nastavení data platnosti změny při schválení

Příznakem 36 v doplňujícím nastavení globálního nastavení systému (SSNS) lze ovlivnit vyhodnocení data změny při schválení změny. Pokud je příznak nastaven na hodnotu 1, nelze schválit změnu

s prošlým datem, tj. datum změny musí být větší nebo stejné jako je datum aktuální.





Hromadné umrtvení objektů v rámci dané změny

Záložky Dokumenty, Konstrukční modifikace, Technologické modifikace. Tlačítko Umrtvit – umrtvení pro označené objekty.

Pozor! Při umrtvení konstrukční modifikace (rozpisky) dojde i k umrtvení všech alternativ odpovídajícího postupu.



Právo pro umrtvení dokumentace TPV – práva na položky, právo 8

Právo na umrtvení alternativy postupu – práva na postupy, právo 8

Ve výpisu konstrukčních modifikacích vypsán index změny, možnost zobrazit též Číslo výkresu v polozka.spolec_vykres.



Kontrola změny

Do kontroly změny (tlačítko Kontrola) byla doplněna kontrola na rozpracovaný výkres (Dokument). Jedná se o následující chybové hlášky:



304, 'ROZPRACOVANÝ DOKUMENT'

309, 'DOKUMENT MÁ NESCHVÁLENOU PŘEDEŠLOU MODIFIKACI'

310, 'DOKUMENT MÁ NESCHVÁLENOU PŘEDEŠLOU ZMĚNU'





Seznam typu Změny

Seznam (OFSE)



Byla doplněna možnost přidání změn do nového seznamu typu Změny.

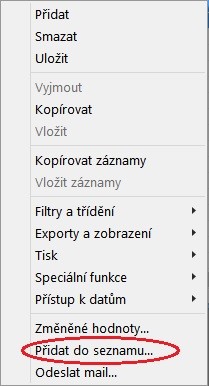

Po označení změn v seznamu se na pravé tlačítko myši vyvolá funkce Přidat do seznamu.

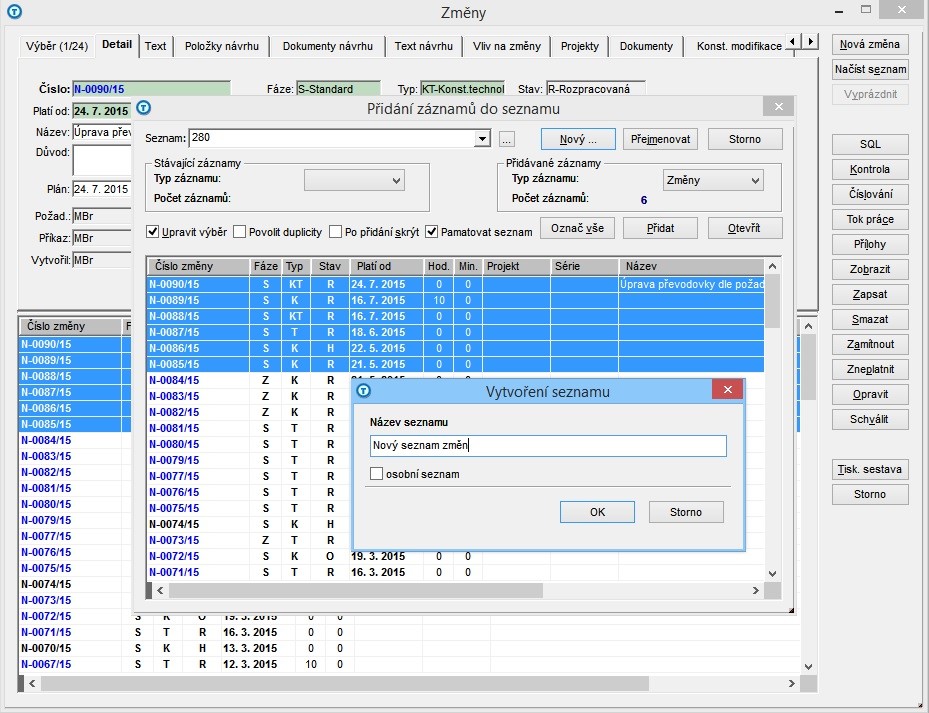

a po pojmenování nebo výběru již existujícího seznamu (např. Nový seznam změn)





se vytvoří / upraví a zobrazí nový/vybraný seznam změn, který je možné dále editovat.





V tomto seznamu je možné editovat položky:



▪PZ – příznak zpracování

▪Klíč – klíč změny (pokud existuje, dotáhnou se i další údaje o změně)

▪Změna – číslo změny (je možné vybrat z drop down okna)

▪Poznámka – poznámka k dané změně



Volby menu

Uložit (CTRL+U)                zapíše zadané údaje do databáze

Záhlaví (CTRL+H)                zobrazí okno Výběr seznamu a aktualizace záhlaví

Změna (CTRL+F3)                zobrazí detail označené změny v seznamu změn

Přidat (CTRL+INS)                přidá řádek na konec seznamu

Vložit (SHIFT+INS)                vloží řádek do seznamu

Smazat (CTRL+DEL)        smaže označený řádek seznamu

Načíst (CTRL+I)                načte data do seznamu změn



Kontrola změny pro fázi Návrh nebo Požadavek

Pokud je změna ve fázi Návrh nebo Požadavek, vyvolá se po stisku tlačítka Kontrola speciální kontrola pro tuto fázi změny. Kontrola prochází jednotlivé položky a dokumenty návrhu změny a

kontroluje stav, který nastane po změně fáze změny na Standard, kdy dojde k vygenerování jednotlivých konstrukčních a technologických modifikací, případně modifikací Obecného dokumentu.





Kontroly pro uvedené fáze změny lze vypsat a nastavit volbou Kontroly (SSKN) volbou Změna ve fázi Návrh, Požadavek.





Automatické vyvolání kontroly změny při schválení

Systém (SSNS) > Dopl.nastavení 2 > Příznak 43

Pokud je nastaven příznak 43 – Kontrola při schválení změny na hodnotu 1 – Vyvolat a zobrazit kontrolu změny, vyvolá se při schválení změny volbou Schválit nebo při změně fáze změny

z Návrh na Standard kontrolní výpis chyb a varování (obdobně jako při stisku volby Zkontrolovat). Pokud kontrolní výpis obsahuje chyby (červená chybová hlášení), není tlačítko

Schválit aktivní a změnu nelze schválit nebo nelze změnit fázi změny na Standard.



Poznámka: Po stisku Schválit je provedena ještě základní kontrola stavu objektů, přiřazených ke změně. Pokud tyto objekty nejsou schváleny, nelze změnu schválit, přestože odpovídající hlášení

ve výpisu kontroly změny mohou být zobrazena modře jako varování a tlačítko Schválit je aktivní. Nastavení chybových hlášení (varování/kontrola) může provést

správce systému volbou Kontroly (SSKN).





Kontrola časového nesouladu konstrukční a technologické modifikace

Při nastavení systému pro práci s montážním kusovníkem (nastavuje se při implementaci systému) se zakládají konstrukční a technologické modifikace nezávisle na sobě. Může dojít ke stavu kdy konstrukční modifikace má pozdější datum platnosti než technologická, což je nežádoucí. K zamezení této disproporce byly do systému doplněny níže popsané kontroly.



▪Při založení nového postupu (nové technologické modifikace) se objeví hlášení “Nebyla nalezena odpovídající konstrukční modifikace, založit postup?“ nebo „Odpovídající konstrukční modifikace

    má pozdější datum platnosti, založit postup?“

▪Ve výpisu kontroly postupu se objeví hlášení „Nebyla nalezena odpovídající konstrukční modifikace“. Pokud je toto hlášení nastaveno jako chyba, nelze postup schválit.





▪Při schválení postupu se objeví hlášení “Nebyla nalezena odpovídající konstrukční modifikace, schválit postup?“ nebo „Odpovídající konstrukční modifikace má pozdější datum platnosti,

    schválit postup?“

▪V kontrolním výpisu změny se objeví pro inkriminované položky hlášení: „Nebyla nalezena odpovídající konstrukční modifikace“. Pokud je toto hlášení nastaveno jako chyba, nelze změnu schválit





Změny, příznak poslední modifikace

Navigace > Technická příprava výroby > Změny technické dokumentace > Změny (TPZM)



V záložkách Konstrukční modifikace a Technologické modifikace byl doplněn příznak, zda se jedná o poslední modifikaci.





Nastavení třídění při výběru změny dle čísla změny





Při výběru změnového protokolu lze výpis změn třídit vzestupně nebo sestupně – viz zatržení políčka Sestupně.





Ve formuláři Změna byl v záložce Vliv na časy rozšířen výpis o vyhodnocení ceny kooperace, ke které došlo změnou. Byly odstraněny "..." značící delší text ID položky

a v záložce Vliv na materiál bylo odstraněno chybné bílé pozadí.



---

Další odkazy:



Vyhledávání, filtrování

Klávesové zkratky

Kontextové menu

Chybová hlášení



Technická podpora

Kontakty



Copyright © BB consult engineering s.r.o. 1998-2025.

All Rights Reserved.
