Otevřít rozpisku (TPOR)
NVG_TP_Kusovnik_Otevit_Rozpisku
Contents
Funkce slouží pro zadání identifikátoru položky a otevření rozpisky k vyráběné položce.
Okno je dále určeno pro rychlý výběr položky dle jejího identifikátoru pro otevření rozpisky, výběr položky při zadávání komponent rozpisky nebo výběr vzoru při zadávání nové položky.
V datovém okně je vypisován seznam položek odpovídajících identifikátoru položky, který je zadán v horní části okna. Výběr lze omezit typem vybraných položek.
Pokud je zaškrtnuto Průběžné vyhledávání, je automaticky po aktualizaci identifikátoru položky inicializováno vyhledávání dle zadaného identifikátoru.
Identifikátory lze buď rozšiřovat, nebo pomocí kláves BACKSPACE nebo DELETE zkracovat, a tím se automaticky rozšiřuje nebo omezuje výběr položek v datovém okně.
Tlačítko OK inicializuje akci, která je na zadání identifikátoru navázána (např. otevření rozpisky). Pokud není označen žádný záznam v datovém okně, jako identifikátor se vezme hodnota zadaná v
poli Výkres. Je-li v datovém okně označeno více položek, otevřou se po stisku OK rozpisky pro všechny označené položky.
Pokud se provede dvojklik levým tlačítkem myši na některý záznam v datovém okně, otevře se rozpiska pro příslušnou položku jako při stisku OK.
Během načítání dat se objeví tlačítko Zastavit načítání, kterým lze načítání přerušit.
Údaje
▪Název - název položky
▪Atribut1 - atribut názvu 1
▪Atribut2 - atribut názvu 2
▪Atribut3 - atribut názvu 3
▪Roz1 - rozměr 1
▪Roz2 - rozměr 2
▪Roz3 - rozměr 3
▪Platnost - platnost položky
▪Mod - modifikace rozpisky
▪Stav - stav rozpisky
▪Index - index výkresu
Arch Rozpiska
Arch Rozpiska slouží pro prohlížení, zadání a aktualizaci jedné úrovně kusovníku - konstrukční rozpisky. Umožňuje listování v kusovníku po úrovních, tj. otevření rozpisky pro vybranou vyšší nebo
nižší komponentu.
Rozpiska je charakterizována vyplněním základních polí s významem: položka - sestava, položka - komponent, množství na sestavu a pozice.
Ovládání
Po otevření je arch Rozpiska v režimu Prohlížení. Pomocí funkce Detail můžete přepínat mezi řádkovým zobrazením rozpisky a formulářem, kdy jsou v archu zobrazeny záznamy ve formě
formuláře s kompletními údaji vazby. Funkcí Rozpiska zobrazíte rozpisku v tiskové formě. Uvedené volby fungují jako přepínač. tj. zpět do řádkového zobrazení rozpisky se vrátíte opětnou volbou
funkce Detail.
Volbou Ignorovat modifikace zobrazíte v režimu Prohlížení všechny modifikace komponent rozpisky z hlediska změnové historie.
Pokud provedete dvojklik na některou z komponent rozpisky, zobrazí se rozpiska pro nižší komponent (funkci lze vyvolat také z menu). Rozpiska se otevře buď do nového archu (dle volby nastavení
modulu Nastavení (TPNK) > Nižší do okna ) nebo do téhož archu. Dvojklik do horní části rozpisky vyvolá výpis položek, do kterých sestava vstupuje. V seznamu vyšších položek můžete označit jednu
nebo více položek (více pokud máte nastaveno Nastavení (TPNK) > Vyšší do okna ) a otevřít rozpisky pro označené položky. Jestliže je nastaveno Vyšší do okna, dvojklik na některou z vyšších položek
vyvolá otevření její rozpisky.
Funkcí Zpět se v případě, že prohlížíte nižší nebo vyšší rozpisky v jednom archu, dostanete o úroveň zpět.
Kopírování aktuální položky do schránky MS Windows
Při prohlížení Rozpisky lze pomocí CTRL-C kopírovat identifikaci aktuální komponenty do schránky MS Windows. Pokud má komponenta definován výkres, zkopíruje s do schránky výkres, jinak se
kopíruje klíč položky (pro materiál).
Pokud v rozpisce není označena žádná komponenta, kopíruje se do schránky identifikace sestavy, pro kterou je rozpiska zobrazena.
Přenosy údajů myší
>> Rozpiska >> Rozpiska
Táhnout z rozpisky v módu Prohlížení do rozpisky v módu Aktualizace - kopírují se komponenty označené v rozpisce zdrojové do rozpisky cílové, kam se přidávají sekvenčně za poslední pozici.
Pokud je v menu Nastavení (TPNK) > Dodržovat pozice zaškrtnuto Dodržovat pozice, jsou při kopírování dodržována čísla pozic komponent kopírovaných ze zdrojové rozpisky.
Táhnout z rozpisky v módu Aktualizace do rozpisky v módu Aktualizace - Táhnout označené komponenty z rozpisky v režimu aktualizace do rozpisky v režimu aktualizace:
Pokud je označeno ve zdrojové rozpisce více komponent, komponenty se přidají do cílové rozpisky a zobrazí se dotaz, zda zrušit tyto komponenty ve zdrojové rozpisce (přesun).
Pokud je ve zdrojové rozpisce označena jedna komponenta, zobrazí se dialogové okno pro zadání množství:
Jestliže vyplníte menší množství než zobrazené, založí se v cílové rozpisce tato komponenta se zadaným množstvím a ve zdrojové rozpisce se toto množství odečte (rozdělení komponenty).
Jestliže vyplníte stejné množství jako zobrazené, komponenta se přidá do cílové rozpisky a zobrazí se dotaz, zda zrušit tuto komponentu ve zdrojové rozpisce (přesun).
Kopie a přesun komponent je závislá na globálním nastavení duplicit komponenty v rozpisce ( Systém (SSNS) > Základní nastavení – 1.Kontrola duplicit v jedné úrovni vazeb) a na lokálním nastavení
Dodržovat pozice v menu Nastavení (TPNK) > Dodržovat pozice.
Zrušení zámků při kopírování komponent rozpisky
Při kopírování nebo přesouvání zamčených komponent myší z jedné rozpisky do druhé se nekopírují zámky u zamčených pozic.
Poznámka:
Komponenty u rozpisky v režimu aktualizace označíte pouze za současného stisku klávesy CTRL nebo SHIFT s levým tlačítkem myši nebo funkcí Označ vše.
Kopírování pozic rozpisky
Při nastavení Dodržovat pozice, pokud přetahovaná pozice již v cílové rozpisce existovala, bylo možné pouze založit novou variantu. Nyní systém zobrazí dotaz, zda založit variantu pozice. Pokud není
požadováno, zobrazí se další dotaz, zda komponentu přidat na konec cílové rozpisky. V tom případě se vypočte nové číslo pozice dle nastaveného kroku číslování a přenášená komponenta se přiřadí na
konec cílové rozpisky. V případě, že jsou v nastavení systému duplicitní pozice zakázány, pokud pozice v cílové rozpisce existuje, systém zobrazí dotaz, zda komponentu přidat na konec.
>> Rozpiska, Rozpad, Dokument >> Položka
Táhnout z rozpisky v libovolném módu do archu Výběr položky - v archu Výběr položky se zobrazí údaje o položce (komponentě), která je v rozpisce označena jako první. Pokud přepnete do
výběrového kritéria, jsou základní výběrové parametry předvyplněny údaji zobrazené položky, které můžete editovat a najít například položky podobné.
Pokud táhnete označenou položku (komponentu) z Rozpisky, Kusovníkové sestavy nebo Dokumentu (Tiskové sestavy) do seznamu vybraných položek v okně Výběr položky, zobrazí se údaje o
označené komponentě v záložce Detail. Tímto si můžete prohlédnout nebo aktualizovat všechny údaje o odpovídající položce.
Při přetahování z rozpadů je zohledněno nastavení Nastavení (TPNK) > Otevřít vyšší v modulu Konstruktér.
>> Položka, Dokument >> Rozpiska
Táhnout z archu Výběr položky nebo Dokumentu (Tiskové sestavy) do rozpisky v režimu Aktualizace - pokud v rozpisce není ani jeden komponent, kopíruje se rozpiska první označené položky v okně
Seznam položek do cílové rozpisky, pokud jsou v rozpisce komponenty, vymění se komponent, na kterém pustíte pravé tlačítko myši za první označenou položku v archu Výběr položek. Pokud rozpiska
nemá žádnou komponentu, vyplní se komponentami přenášené položky.Jestliže má rozpiska alespoň jednu komponentu:
▪Pokud se levé tlačítko myši pustí mimo komponenty rozpisky – přidá se další pozice s uvedenou komponentou
▪Pokud se levé tlačítko myši pustí na některé komponentě (pozici) rozpisky nahradí se komponenta na uvedené pozici přenášenou položkou
Přidání komponenty je závislé na globálním nastavení duplicit komponenty v rozpisce (Systém (SSNS) > Základní nastavení – 1.Kontrola duplicit v jedné úrovni vazeb )
Přidání řádku rozpisky
Po stisku Enter se přidá nový řádek
Založení nové komponenty rozpisky
Pokud se přímo v rozpisce zadává nová položka pro komponentu, založí se pod stejnou změnou, jako je změna rozpisky (pokud je u postavení komponenty nastaveno „zadávat změnu při založení položky“)
Rozpiska, založení komponenty kopií
Menu: Funkce > Vybrat položku
Ve výběru komponent do rozpisek je nyní možné vytvořit kopii položky (Funkce > Vybrat položku
)
Rozpiska – vyplnění postavení komponenty

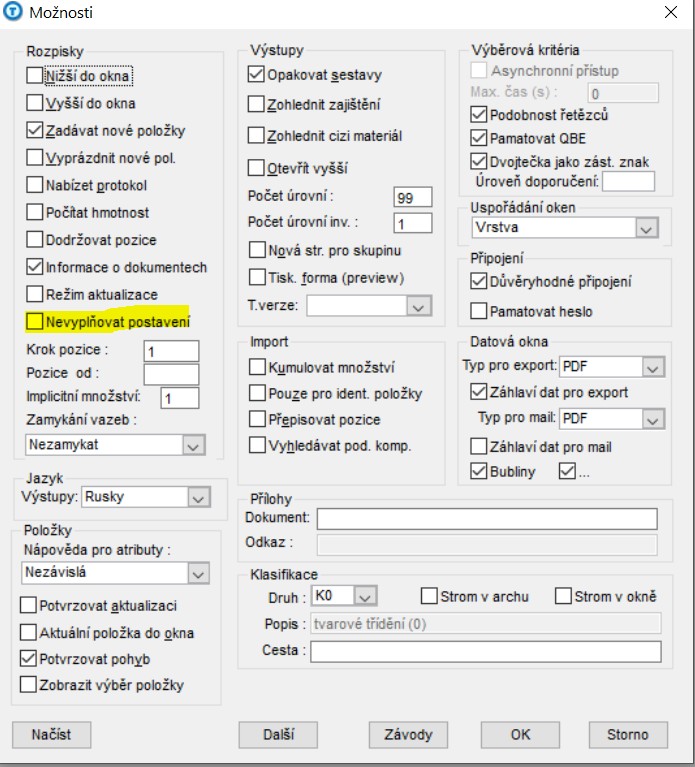

Při vkládání komponent do rozpisky bylo řešeno předvyplnění postavení komponenty nastavením v modulu Kusovník (zaškrtávátko Nevyplňovat postavení v sekci Rozpisky).
Rozpiska, Výběr vazeb

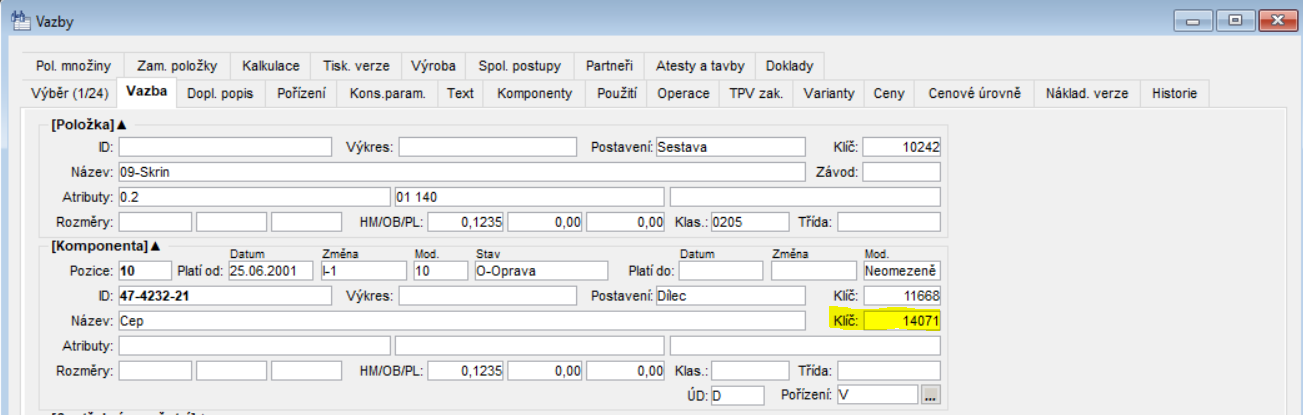

Do detailu komponenty rozpisky(technologické i konstrukční) a do výběru vazeb (výběr, seznam, detail) byl doplněn Klíč vazby.
Rozpiska - založení položky z rozpisky a Závod
Byla upravena identifikace závodu při založení nové položky přímo z rozpisky. Pokud položka rozpisky má evidován závod, zaeviduje se nově vzniklá položka,
zadaná jako komponenty rozpisky, ke stejnému závodu. Toto proběhne pouze v případě, že u postavení této komponenty je zaškrtnut příznak Závod. V opačném
případě se závod u nově vzniklé položky neeviduje.
Další odkazy:
