Nastavení (TPNT)
NVG_TP_Postupy_Nastaveni
Contents
Vyvolá okno Možnosti, které umožňuje nastavit chování modulu pro daného uživatele (lokální nastavení modulu).
Základní nastavení

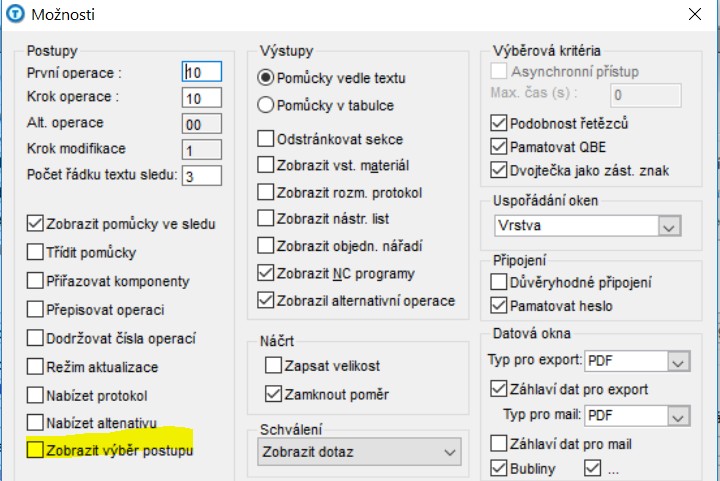

Okno Možnosti umožňuje změnit nastavení některých činností aplikace, načíst původní nastavení, popř. uložit nové nastavení. Nastavení činností je rozděleno do jednotlivých skupin.
Ovládání
▪Uložit - uložení nového nastavení.
▪Načíst - načtení původního nastavení.
▪Další - zobrazení nastavení dalších parametrů
▪Závody - vyvolá okno Aktivace závodu, ve kterém je možno volit aktivní závody (zaškrtávací pole Aktivní).
▪OK - potvrzení nového nastavení a uzavření okna Nastavit.
▪Zrušit - ignorování nového nastavení a uzavření okna Nastavit.
Skupina Postupy
▪První operace - číslo první operace při tvorbě nového postupu.
▪Krok operace - inkrementace čísla operace při vložení další operace.
▪Alt. operace - atribut je pouze pro čtení.
▪Krok modifikace - atribut je pouze pro čtení (načítá se z Globálního nastavení TPV).
▪Počet řádků textu sledu - nastaví počet řádků textu sledu, které jsou zobrazovány v editačním formuláři postupu
▪Zobrazit pomůcky ve sledu - zapne zobrazení pomůcek v operačním sledu
▪Třídit pomůcky - nastavuje třídění pomůcek dle čísla pomůcky.
▪Přiřazovat komponenty - umožní přiřazení komponent do operací
▪Přepisovat operaci - určuje, zda se při změně pracoviště v postupu mají existující hodnoty v operaci přepisovat implicitními hodnotami z pracoviště.
▪Dodržovat čísla operací - volba způsobí, že při kopírování operací myší z jednoho postupu do jiného jsou dodržována čísla operací. Pokud číslo operace již existuje, kopírované operace
se nezaloží. Volbu lze ovlivnit i během kopírování operací. V menu při puštění operace v cílovém postupu lze zaškrtnout volbu Dodržovat číslování. Při změně této volby je nutno operace
přetáhnout znovu.
▪Režim aktualizace - při otevření rozpracovaného postupu dojde automaticky k přepnutí do režimu aktualizace.
▪Nabízet protokol - při přepnutí Postupu do režimu Aktualizace se automaticky nabídne posledně použitý změnový protokol, při zaškrtnutí této volby odpadá opětovný výběr změny, pokud se
provádí změna více postupů pod stejným číslem změny.
▪Nabízet alternativu - pokud je zaškrtnuto, pak se v případě, že existuje k postupu více alternativ, při otevření postupu z modulu Konstruktér nabízí okno Výběr alternativy postupu
▪Formát operace - nastavuje způsob zobrazování operace.
▪Zobrazit výběr - pokud je zaškrtnut, zobrazí se po vyvolání modulu automaticky výběr postupů.
Skupina Výměna param.op.textu
▪od stávající pozice - provede nahrazení hodnoty parametru od stávající pozice
▪v celém textu - provede nahrazení hodnoty parametru v celém textu
▪pro stávající pozici - provede nahrazení hodnoty parameru pro sávající pozici
Skupina Výstupy
Tato skupina určuje, jak se mají chovat výstupní sestavy.
▪Zobrazit vstupní materiál - zobrazí v operacích vstupující materiál. Pokud se vstupní materiál nezobrazuje, je výstup rychlejší.
▪Pomůcky vedle textu - zobrazí pomůcky ve sloupci vedle operačního textu
▪Pomůcky v tabulce - rozšířené zobrazení pomůcek v tabulce.
▪Zobrazit rozm.protokol - zobrazí v operacích rozměrový protokol.
▪Zobrazit nástr.list - zobrazí v operacích nástrojový list.
▪Odstránkovat sekce - každá operační sekce b ude zobrazena na nové stránce
▪Zobrazit NC programy - volba umožní potlačit tisk tabulky NC programů ve výstupní sestavě postupu
Skupina Náčrt
Tato skupina umožňuje nastavení proporcionální velikosti a poměru Operačního náčrtu.
▪Zapsat velikost - viz. bod Nastavení proporcionální velikosti náčrtu
▪Zamknout poměr - viz. bod Nastavení proporcionální velikosti náčrtu
Skupina Výměna param.op.textu
Určuje, jak má být nahrazena hodnota parametru.
▪od stávající pozice
▪v celém textu
▪pro stávající pozici
Skupina Uspořádání oken
▪Výběr implicitního uspořádání oken při otevření více archů ( Kaskáda, Původní velikost, Vrstva ).
▪Kaskáda - okna jsou uspořádána do kaskády. Pokud se změní velikost okna a okno se zavře a znovu otevře, pamatuje si systém novou velikost okna
▪Původní velikost - okna si pamatují posledně nastavenou velikost a umístění
▪Vrstva - okna se otevírají ve vrstvách přes sebe na maximální velikost, změněná velikost okna se pro nové otevření nepamatuje
Skupina Schválení
V této skupině je možno dle požadavků na úrovni každého uživatele (nastavení se ukládá do souboru bbtpv.ini) provést individuální nastavení dialogu přečíslování operací následujícím způsobem:
▪Nepřečíslovat - při schvalování postupu se nezobrazí dotaz a postup bude schválen s původními čísly operací
▪Vždy přečíslovat - při schvalování postupu se nezobrazí dotaz a postup bude automaticky přečíslován dle nastaveného kroku číslování (implicitně 10)
▪Zobrazit dotaz - při schvalování postupu se zobrazí dotaz na přečíslování a dle volby budou operace buď přečíslovány, nebo budou a postup bude automaticky přečíslován dle nastaveného
kroku číslování (implicitně 10)
Skupina Normování
▪Opravné koeficienty - globální nastavení cesty na opravné koeficienty
Skupina Přílohy
▪Dokument - nastavení cesty na společný archiv
▪Odkaz - nastavení cesty na společný archiv globálně pro celý systém (jen ke čtení)
Skupina Klasifikace
▪Druh - rozbalovací nabídka (výběr druhu klasifikace)
▪Popis - popis zvolené tvarové klasifikace, pouze pro čtení
▪Cesta - nastavení implicitní cesty na obrázky
▪Strom v archu - zobrazení TTP v podobě stromu pro Arch
▪Strom v MO - zobrazení TTP v podobě stromu pro modální okno
Skupina Výběrová kritéria
▪Asynchronní přístup -
▪Max. čas (s) -
▪Podobnost řetězců - pokud je zaškrtnuto, pak uživatel nemusí při vyhledávání zadávat na konec řetězce znak %
▪Pamatovat QBE - nastavením této volby se v každém výběrovém formuláři vždy pamatuje naposled zadané výběrové kritérium (i po opětném spuštění modulu). Menu na pravé tlačítko myší
obsahuje volby Uložit kritérium a Načíst kritérium. Volby jsou aktivní ve výběrovém formuláři. Každé výběrové kritérium lze tak uložit do souboru určitého jména a zase z něj načíst. Složitá kritéria
tak můžete uchovat pro opakované použití.
Skupina Uspořádání oken
▪Kaskáda - jednotlivé Archy jsou uspořádány ve formě kaskády
▪Původní velikost - jednotlivé archy jsou zobrazeny ve své původní velikosti
▪Vrstva - jednotlivé Archy jsou uspořádány ve formě vrstvy
Skupina Import
▪Vyhledávat podobné komponenty - volá se výběr podobných komponent
Skupina Připojení
▪Důvěryhodné připojení
▪Pamatovat heslo
Skupina Datová okna
▪Typ pro export - po stisku tlačítka OK při exportu datového okna pomocí Kontextové menu se zvolený typ pro export dat uloží do proměnné a pamatuje se jen do ukončení daného modulu,
stiskem tlačítka Uložit se daný typ uloží do konfiguračního souboru a platí pro všechny moduly
▪Záhlaví dat pro export -
▪Typ pro mail - po stisku tlačítka OK při exportu datového okna pomocí Kontextové menu se zvolený typ přílohy pro e-mail uloží do proměnné a pamatuje se jen do ukončení daného modulu.
Stiskem tlačítka Uložit se daný typ uloží do konfiguračního souboru a platí pro všechny moduly
▪Záhlaví dat pro mail -
▪Bubliny - nastavením se zobrazí nápověda datových polí ve tvaru Bubliny (tzv. tool tips)
▪... - nastavením se zobrazí v datových oknech typu mřížka pokračovací znaky … u polí, jejichž text není kompletně zobrazen.
Kliknutím na tlačítko Uložit se údaje uloží do souboru BBTPV.INI, který je v adresáři klienta TPV2000Plus ( BBTPV.INI ) .
Nastavení proporcionální velikosti náčrtu
Defaultní nastavení je Zapsat velikost ... ne a Zamknout poměr … ano. Toto nastavení odpovídá standardnímu nastavení modulu Technolog.
Pokud se nastaví Zapsat velikost ... Ano, tak od té chvíle se bude při zápisu operace zapisovat aktuální velikost náčrtu, dokud se toto nastavení nezmění. Velikost náčrtu se projeví v
tiskové sestavě >> Operační návodka.
Nastavení Zamknout poměr … Ano znamená, že při změně velikosti náčrtu (pomocí pravého dolního rohu nebo svislé levé strany) je zajištěno dodržení poměru stran velikosti náčrtu.
Přepisování časů operace po Výběru pracoviště
Pokud je nastavena možnost přepisovat operaci (viz. Nastavení (TPNT) > Přepisovat operaci), přepisují se všechny časy (TBC, TAC, předoperační…), které jsou u pracoviště zadány a nemají
hodnotu NULL. Pokud je hodnota času nevyplněna (má hodnotu NULL), tak se časy nepřepisují.
Zohlednění možnosti Nabízet alternativu
Bylo upraveno otevření postupu k aktualizaci nebo zobrazení postupu ze záložek Použití a Komponenty z funkcí Výběr postupu a Výběr operací. (volby Nástroje - Aktuální postup nebo volby v
menu Dokument).

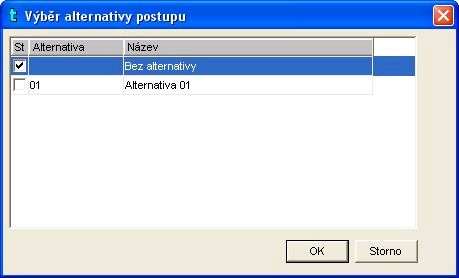

Pokud je v Nástroje – Možnosti zaškrtnuta možnost Nabízet alternativu a postup obsahuje více alternativ, zobrazí se nejprve modální okno Výběr alternativy postupu.
▪ST - označení standardní alternativy
▪Alternativa - ID alternativy
▪Název - název alternativy
▪OK - otevře se postup pro označenou alternativu (též dvojklik na příslušnou alternativu)
▪Storno - otevře se standardní alternativa postupu bez ohledu na označený záznam
Vyvolání výběru postupů po otevření modulu Technolog
viz.Skupina Postupy - Zobrazit výběr
Automatické otevření okna Výběr postupu
Technická příprava výroby > Postupy > Nastavení
V nastavení systému (Postupy > Nastavení - volba Zobrazit výběr postupu) lze nyní nastavit možnost automatického otevření okna Výběr postupu po spuštění modulu TPV2000Plus.
