Mini TPV
NVG_TP_Mini_TPV
Contents
Technická příprava výroby > Mini TPV, Objekt > Mini TPV
Rychlý přehled dat TPV s možností aktualizace (rozpiska, struktura, operace).
▪Aktualizace základních dat TPV v kostce (položky, rozpiska, struktura, operace, text operace, pomůcky)
▪Možnost jednoduše a rychle tvořit strom výrobku od finálu směrem k sestavám a dílcům a aktualizovat základní data TPV
▪Rychlá tvorba postupu výběrem z typových operací
▪Náhled na výkres v PDF formě, zobrazení výkresu a dalších příloh
▪Schválení rozpisek a postupů
▪Mini TPV lze využít pro průběžné zobrazování dat TPV (s možností aktualizace) pro seznam vybraných položek, kusovníkových vazeb, postupů nebo operací.
▪Odskok na rozpisku, postup nebo položku do „velkého“ TPV

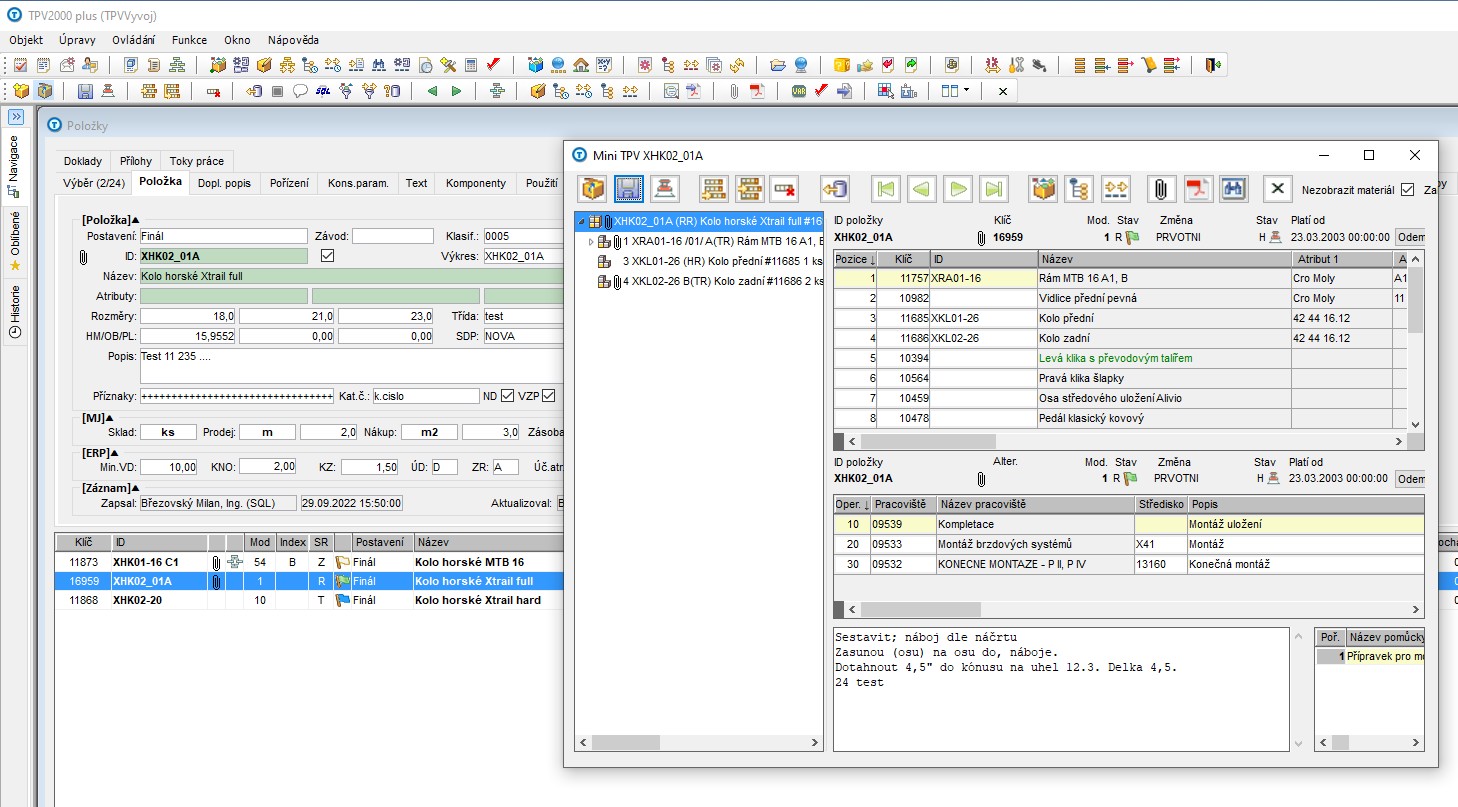

Vyvolání Mini TPV z navigace. Koncipováno jako nemodální PopUp okno, které je vždy navrchu. Rozdělení a velikost jednotlivých částí pracovní plochy lze upravit myší.
Pamatuje se velikost a umístění okna, včetně monitoru.
Kusovníková struktura se upravuje v pravé horní části, kde je rozpiska aktuální úrovně. Dle nastavení lze přímo zakládat i nové položky. Po aktualizaci struktury se automaticky
zobrazí provedené úpravy ve formě stromu v levé části. Dvojklikem na řádek lze vybírat položky.
Operace, text a pomůcky se aktualizují v pravé dolní polovině. Dvojklikem na řádek lze vybírat pracoviště, středisko, třídu práce, typové texty nebo pomůcky.
Ke každé položce struktury lze zobrazit průběžný náhled na výkres, případně zobrazit výkres nebo model volbou pro zobrazení příloh.
Postup lze sestavit z typových operací. Typové operace jsou koncipovány jako nemodální PopUp okno, jehož poloha a velikost se pamatuje. Lze jej rovněž případně umístit na
vedlejší monitor a průběžně přenášet jednu nebo více operací do aktuálního otevřeného postupu nebo do operací v Mini TPV.

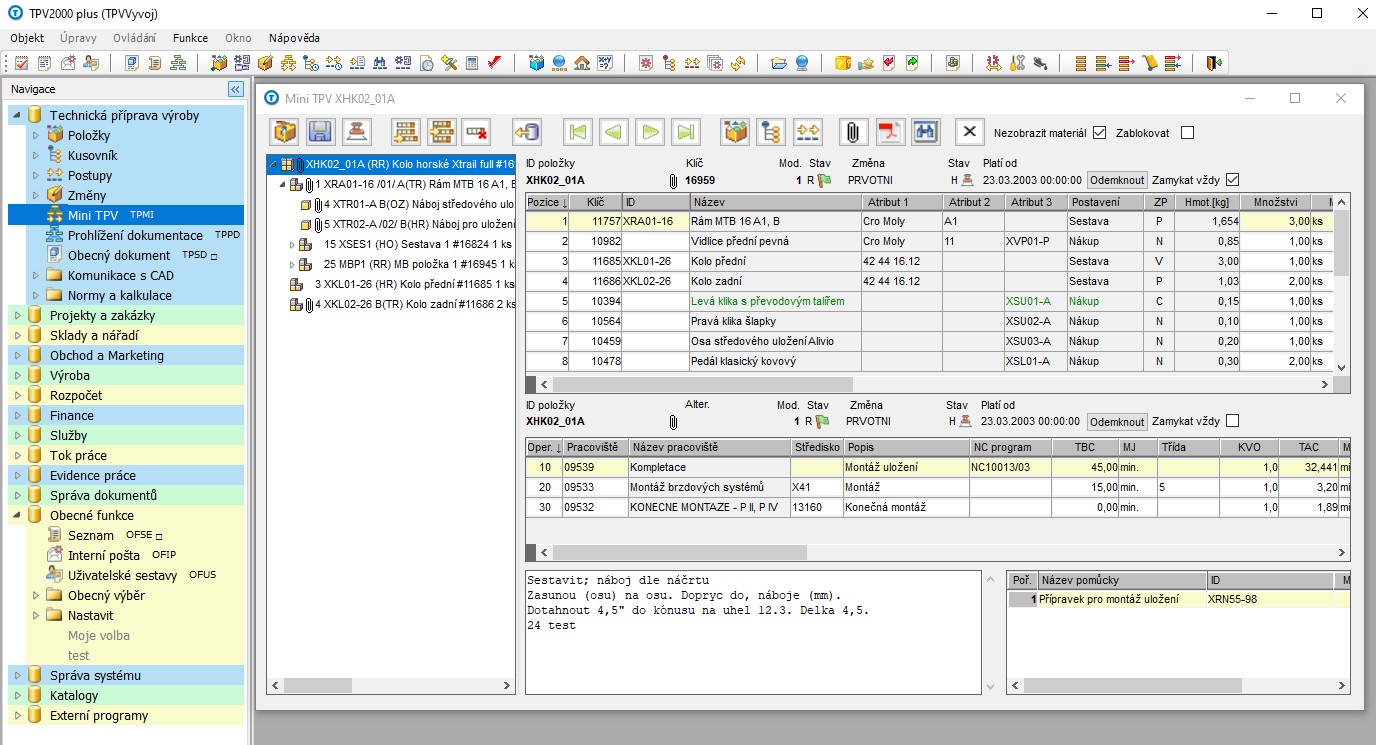

Otevřené Mini TPV reaguje na změnu označeného záznamu ve výběru položek, postupů, operací …
Průběžně se pro aktuálně označený záznam zobrazí struktura první úrovně, rozpiska a operace. Rozbalením libovolné položky lze přejí na další nižší úrovně, případně lze rozbalit
celý strom.
Průběžné zobrazování lze vypnout.
Typové operace a Mini TPV
Typové operace lze vyvolat z aktualizace technologického postupu, z Mini TPV nebo z operací nabídek dvojklikem do popisu operace.
Okno pro výběr a aktualizaci typových operací je nyní nemodální a může zůstat průběžně otevřeno.

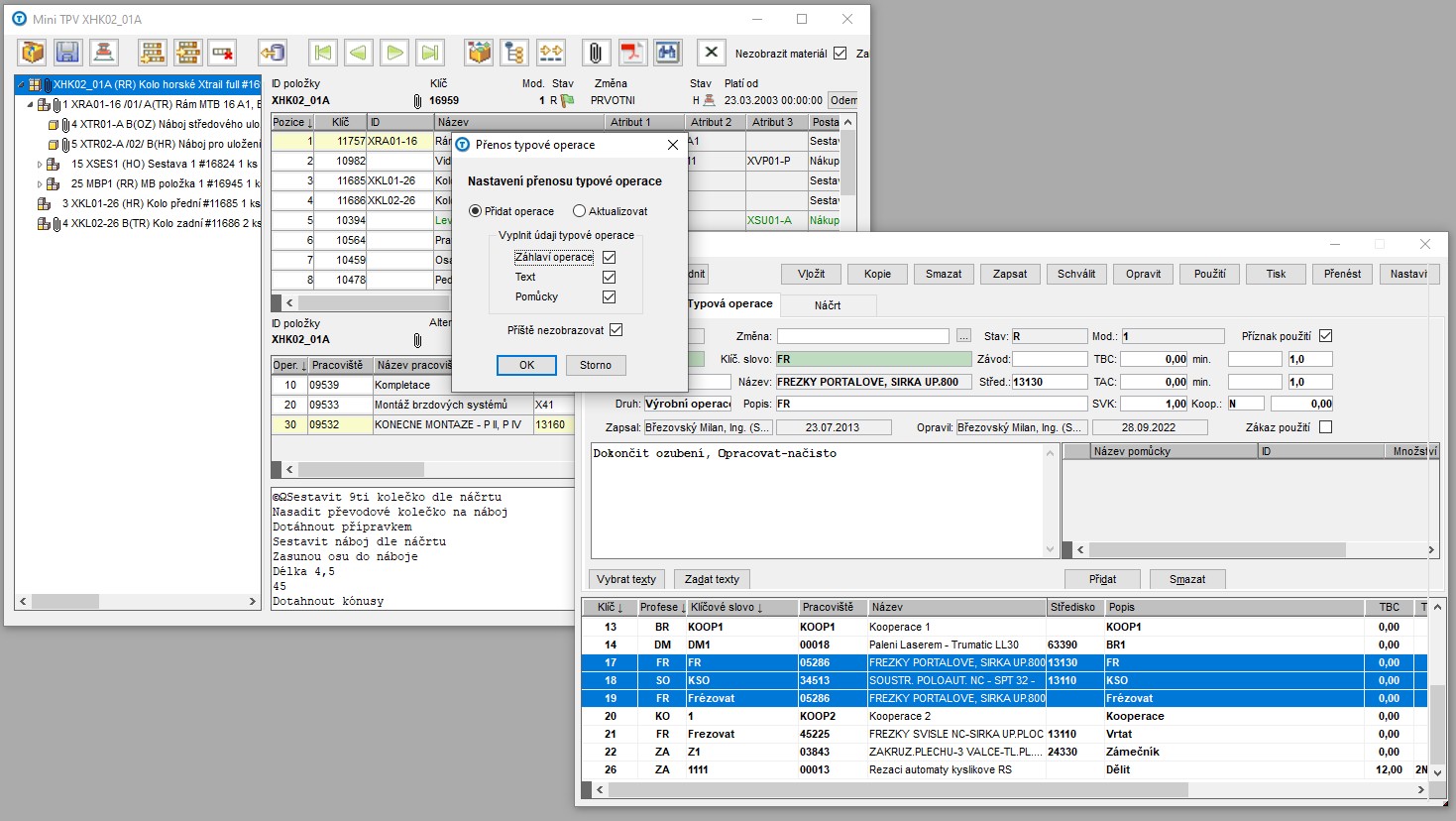

Tlačítkem Přenést se přenesou označené operace buď do operací Mini TPV nebo Postupu nebo do operací nabídky. Záleží na tom, které okno je aktivní. Pokud je otevřeno Mini TPV,
přednostně se typové operace přenáší vždy do operací Mini TPV.
Jednu nebo více označených typových operací lze přenést do operací Mini TPV nebo Postupu též přetažením myší.

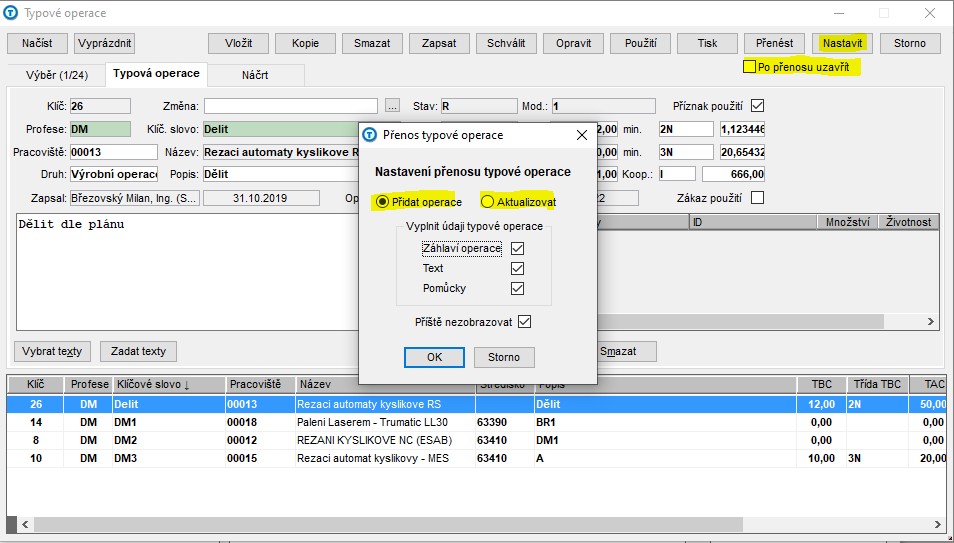

Po stisku tlačítka Přenést se nyní zobrazí dialog pro vyplnění cílového postupu typovými operacemi. Lze buď aktualizovat aktuální operaci první označenou typovou operací,
nebo přidat označené typové operace do cílového postupu.
Zobrazení lze potlačit zaškrtnutí příště nezobrazovat. Dialog lze kdykoliv zobrazit volbou Nastavit.
Zaškrtnutím volby Po přenosu uzavřít dojde po stisku Přenést k uzavření okna typových operací.
Pokud má aktuální operace přiřazeno pracoviště, generuje se automaticky při dvojkliku do popisu operace kritérium pro výběr typových operací pro kód nabídky typových operací,
zadaný u pracoviště. Pokud byla aktuální operace vyplněna typovou operací, generuje se výběrové kritérium pro klíč typové operace, kterou byla vyplněna.
Toto platí i v případě, že okno typových operací je průběžně otevřeno.
Nemodální okno Komponenty operace
Aktualizace postupu nebo Mini TPV
Zůstává průběžně otevřeno, po přiřazení komponent do operace lze překliknout na jinou operaci a okno zůstává otevřeno.
Přenos položek do rozpisky drag and drop
Z jakéhokoliv datového okna, kde jsou údaje položky a je aktivní Drag and Drop.
Volba Průběžně zobrazit položku
Zobrazuje průběžně kartu aktuální položky při změně položky ve stromu (při zaškrtnuté volbě Zablokovat).
Konstrukční a technologické modifikace
Možnost zadávat přímo index konstrukční modifikace. Dvojklikem do záhlaví rozpisky nebo postupu lze zobrazit Konstrukční nebo Technologické modifikace.
Doplněna možnost vyvolat výpočty norem spotřeby času pro operaci. Identifikace o výpočtu se zobrazí na řádku operace.
Mini TPV - Přílohy

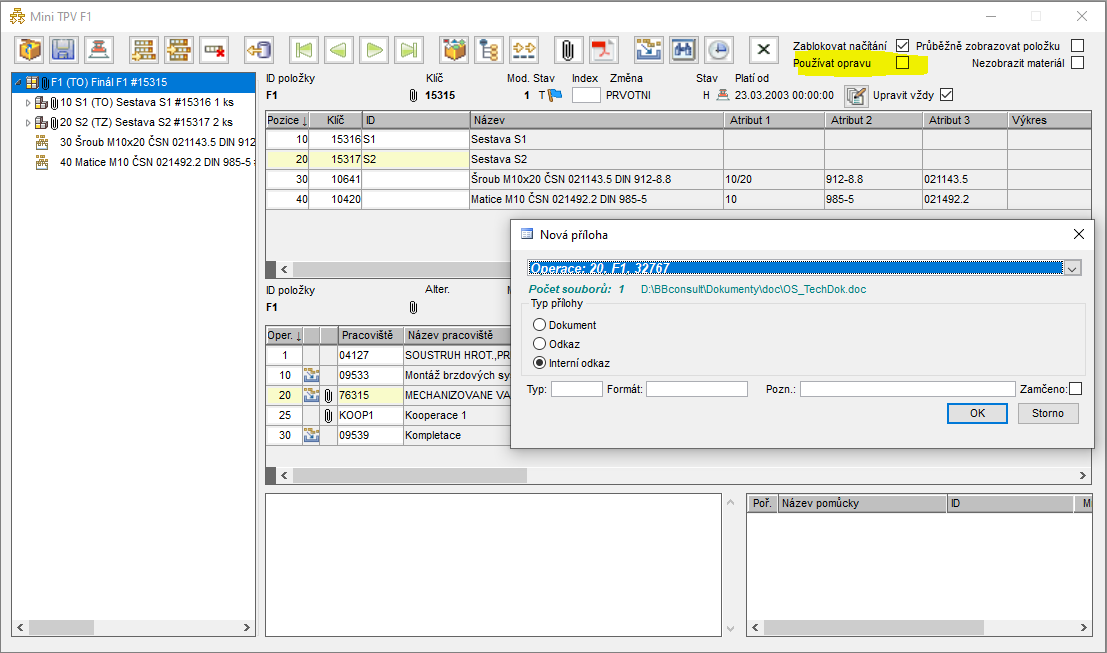

Možnost přiřadit přílohy přetažením souborů. Jestliže je kursor na určité operaci, jako první se nabídne v dialogu daná operace. Jinak lze přiřadit přílohy k položce,
k rozpisce (konstrukční modifikaci) nebo k postupu (technologické modifikaci).
Při kliknutí na svorku u operace se zobrazí pouze přílohy operace. Při kliknutí na svorku u položky se nabídnou k zobrazení přílohy přiřazené k postupu, rozpisce,
položce, případně i k operaci, pokud je kursor na některé z operací.
Oprava rozpisky, postupu
Zaškrtnutím volby Používat opravu lze provést aktualizaci schválené rozpisky nebo postupu formu opravy a nikoliv změny.
