Uživatelské sestavy (TPUK)
NVG_TP_Kusovnik_Vystupy_Uzivatelske_Sestavy
Contents

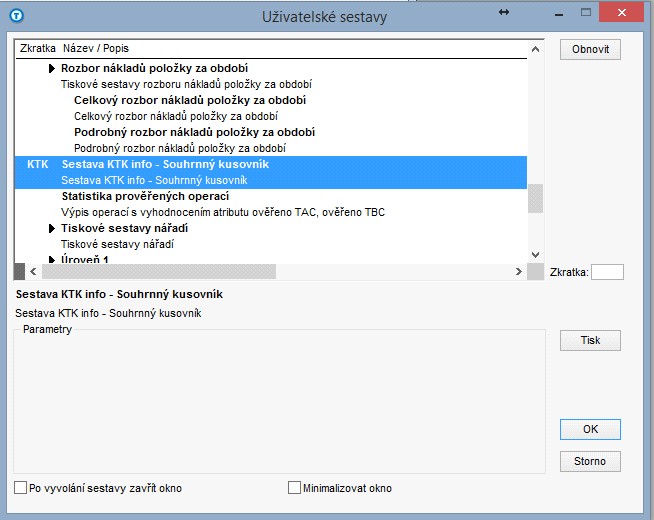

Funkce otevře dialogové modální okno Uživatelské sestavy , které obsahuje standardní i uživatelské sestavy pro Kusovníky. Označením sestavy se otevře datové okno pro zadání parametrů sestavy.
Menu uživatelských sestav je uspořádáno do víceúrovňového stromu. Poklikáním levým tlačítkem myši na úroveň označenou trojúhelníčkem se tato úroveň rozbalí. Opětovným poklikáním myší se
úroveň sbalí. Úrovně bez trojúhelníčku označují listy stromu (dále je nelze rozbalit).
Údaje
▪Zkratka - zkratka užiavtelské sestavy
▪Název / Popis - název + popis uživatelské sestavy
▪DW tisk. sestavy - název datového okna tiskové sestavy
▪DW parametry - název datového okna parametrů
▪Akce - akce pro otevření sestavy (NNNN nebo AAAA)
▪Zkratka - zkratka uživatelské sestavy (rychlé vyvolání uživatelské sestavy). Po zadání maximálně tříznakové zkratky a po stisku klávesy TAB dojde k výběru touto zkratkou označené
uživatelské sestavy, aniž se menu uživatelských sestav rozbalí.
Poznámka k akcím:
Jednotlivé parametry akce A-Ano, N-Ne označují povolení funkcí pro vyhledávání a filtrování v načtené uživatelské sestavě následujícím způsobem:
▪1.pozice - Vyhledávání (A/N)
▪2.pozice - FIltrování (A/N)
▪3.pozice - Třídění (A/N)
▪4.pozice - Složené hledání (A/N)
Příklad:
▪AAAA - povoleny všechny vyhledávací funkce
▪NNNN - všechny vyhledávají funkce zakázány
▪ANAN - povoleno pouze Vyhledávání a Třídění
Ovládání
▪Obnovit - opětovné načtení naposledy zobazené struktury menu uživatelských sestav
▪Zkratka - umožňuje vyhledávat uživatelské sestavy dle zkratky (3 znaky), zkratku je nutno zadat v tabulce tpv_uziv_sestavy, pole Zkratka dále spouží pro rychlé vyvolání uživatelské sestavy.
Po zadání maximálně tříznakové zkratky a po stisku tlačítka TAB dojde k výběru touto zkratkou označené uživatelské sestavy, aniž se menu uživatelských sestav rozbalí.
▪Tisk - zobrazení stromu uživatelských sestav ve formě Náhled před tiskem
▪OK - zobrazení označené uživatelské sestavy (po zadání příslušných parametrů)
▪Storno - ukončí okno bez uložení změn
▪Po vyvolání sestavy zavřít okno - pokud je zaškrtnuto, zavře po zobrazení označení sestavy modální okno Uživatelské sestavy, pokud není zaškrtnuto, zůstává otevřené a je z něj možné volit
další uživatelské sestavy, které je možné zobrazit současně.
▪Minimalizovat okno - pokud je zaškrtnuto a není zaškrtnuta volba "Po vyvolání sestavy zavřít okno", okno pro výběr uživatelských sestav se po vyvolání sestavy minimalizuje
>> DW Parametry
Parametry jsou závislé na zvolené uživatelské sestavě (dle konkrétního DW parametry). Mohou existovat i sestavy bez parametrů. Nad oknem Parametry se zobrazuje název aktuální uživatelské
sestavy a její popis.
Poznámka
Při každém novém otevření menu uživatelských sestav se zobrazí ve stavu, ve kterém byly zobrazeny před posledním stiskem tlačítka OK.
>> Barvy
viz. Barvy (OFBA)
K jednotlivým uživatelským sestavám lze přiřadit barvu, v jaké se budou zobrazovat. Toto přiřazení je možno provést přímým zápisem kódu barvy do tabulky tpv_uziv_sestavy.barva (pomocí
SQL nástrojů). V následujím popisu jsou uvedeny kódy základních barev:
▪červená - 255 (RGB - 255,0,0)
▪oranžová - 42495 (RGB - 255,165,0)
▪žlutá - 65535 (RGB - 255,255,0)
▪zelená - 65280 (RGB - 0,255,0)
▪modrá - 16711680 (RGB - 0,0,255)
▪fialová - 8388736 (RGB - 128,0,128)
>> Uživatelské sestavy - Kusovník
Nabídka obsahuje následující standardní sestavy TPV2000Plus:
▪Hromadná kalkulace
▪Komponenty v neplatných vazbách
▪Kontrola sledu konst. modifikací dle datumu
▪Kontrola sledu konst. modifikací dle série
▪Kontrola sledu tech. modifikací dle datumu
▪Kontrola sledu tech.modifikací dle série
▪Nepoužité položky
▪Pomůcky v neplatných operacích
▪Porovnání seznamů kalkulace
▪Výpis tech. postupů ze seznamu
▪Výpočet hmotnosti z rozpadu
▪Porovnání kalkulace položek
▪Kalkulace položek - graf
▪Kalkulace položek - graf dynamický
▪Sestava KTK info
Hromadná kalkulace
Tato funkce umožňuje hromadně vyvolat speciální kalkulaci nad vytvořeným seznamem položek.
Parametry:
▪Seznam: Název seznamu vybraných položek. Seznam se vytvoří volbou Přidat do seznamu (pravé tlačítko myši v seznamu vybraných položek ve funkci Položky.
▪Datum kalkulace - referenční datum pro kalkulaci
▪Nákladová verze: Výběr nákladové verze
▪Nákladová verze PT - klíč samostané nákladové verze pro pracovní třídy
▪Archivovat: Při zaškrtnutí jsou výsledky kalkulace archivovány a jsou u položky vidět v záložce Kalkulace
▪Rozpadat kumulace - příznak rozpadu polotovarů
▪Dávka: Výběr dávky pro kalkulaci – Technologická, Výrobní dávka položky nebo 1 kus.
▪Výběr dokumentace - způsob výběru dokumentace (Rozpracovaná, Schválená, Schválená včetně změn)
Funkce zobrazí výsledky v seznamu s možností exportu výsledků (celého nebo vybraných sloupců do Excelu).
Zobrazení výsledků hromadné kalkulace u položek
>> Konstruktér > Rozpiska > Položky > Kalkulace
V záložce Kalkulace se zobrazí výsledky hromadné kalkulace položek.
Komponenty v neplatných vazbách
Výpis komponent ve vazbách s ukončenou platností.
Parametry:
▪Seznam - identifikace seznamu (nového, existujícího) do kterého se výpis uloží pro pozdější hromadnou akci, pokud se nezadá, funkce slouží pouze jako výpis, nic se neuloží
▪Nový - pokud je zaškrtnuto, je možno vytvořit nový seznam přímo z dialogu zadávání parametrů
▪Osobní - nastaví u seznamu příznak Osobní (seznam může editovat pouze uživatel, který ho vytvořil)
▪Postavení - zadání Postavení, pro které je nunto výpis provést
▪Nezahrnout položky - Pro postavení - vybrané postavení se z výpisu vyloučí (nezahrne se do výpisu)
▪V archivu - vyloučí z výpisu položky s platností ARCHIV
▪Se zákazem použití - vyloučí z výpisu položky se zákazem použití
Kontrola sledu konst. modifikací dle datumu
Parametry:
Bez parametru !
Kontrola sledu konstrukčních modifikací z hlediska vzestupnosti datumu.
Kontrola sledu konst. modifikací dle série
Parametry:
Bez parametru !
Kontrola sledu konstrukčních modifikací z hlediska vzestupnosti série.
Kontrola sledu tech. modifikací dle datumu
Parametry:
Bez parametru !
Kontrola sledu technologických modifikací z hlediska vzestupnosti datumu.
Kontrola sledu tech. modifikací dle série
Parametry:
Bez parametru !
Kontrola sledu technologických modifikací z hlediska vzestupnosti série.
Kontroly vypisují ty modifikace rozpisek nebo postupů, kde došlo k nekorektnímu křížení datumů nebo sérií (následující modifikace obsahuje nižší datum platnosti než předešlá nebo nižší číslo série).
Nepoužité položky
Vypíše položky (materiál, pomůcky), které nejsou nikde použity a použity nebyly.
Parametry:
▪Seznam - identifikace seznamu (nového, existujícího) do kterého se výpis uloží pro pozdější hromadnou akci, pokud se nezadá, funkce slouží pouze jako výpis, nic se neuloží
▪Nový - pokud je zaškrtnuto, je možno vytvořit nový seznam přímo z dialogu zadávání parametrů
▪Osobní - nastaví u seznamu příznak Osobní (seznam může editovat pouze uživatel, který ho vytvořil)
▪Postavení - zadání Postavení, pro které je nunto výpis provést
▪Nezahrnout položky - Pro postavení - vybrané postavení se z výpisu vyloučí (nezahrne se do výpisu)
▪V archivu - vyloučí z výpisu položky s platností ARCHIV
▪Se zákazem použití - vyloučí z výpisu položky se zákazem použití
▪Kontrolovat pouze použití ve vyšších celcích - pokud je zaškrtnuto, objevují se ve výpisu pouze položky, které nejsou použity ve vyšších sestavách a ani jako výrobní pomůcky. Pokud
není zaškrtnuto, vyhodnocuje se, zda mají položky nižší komponenty. Pokud ano, tak se tyto ve výpisu se neobjeví.
Pomůcky v neplatných operacích
Vypíše položky – výrobní pomůcky, které jsou použity v operacích s omezenou platností.
Parametry:
▪Seznam - identifikace seznamu (nového, existujícího) do kterého se výpis uloží pro pozdější hromadnou akci, pokud se nezadá, funkce slouží pouze jako výpis, nic se neuloží
▪Nový - pokud je zaškrtnuto, je možno vytvořit nový seznam přímo z dialogu zadávání parametrů
▪Osobní - nastaví u seznamu příznak Osobní (seznam může editovat pouze uživatel, který ho vytvořil)
▪Postavení - zadání Postavení, pro které je nunto výpis provést
▪Nezahrnout položky - Pro postavení - vybrané postavení se z výpisu vyloučí (nezahrne se do výpisu)
▪V archivu - vyloučí z výpisu položky s platností ARCHIV
▪Se zákazem použití - vyloučí z výpisu položky se zákazem použití
Výpis pomůcek v operacích s ukončenou platností.
Porovnání seznamů kalkulace
Parametry:
▪Seznam1 - název prvního porovnávaného seznamu
▪Seznam2 - název druhého porovnávaného seznamu
Porovnání nákladů položek dvou seznamů kalkulace.
Výpis tech.postupů ze seznamu
Parametry:
▪Seznam - název prvního porovnávaného seznamu
Z uživatelských sestav je možné tisknout postupy a návodky pro aktivní záznamy seznamu technologických modifikací (postupů).
Výpis operačních návodek ze seznamu
Parametry:
▪Seznam - název prvního porovnávaného seznamu
Z uživatelských sestav je možné tisknout postupy a návodky pro aktivní záznamy seznamu technologických modifikací (postupů).
Výpočet hmotnosti z rozpadu
Parametry:
Bez parametru !
Výpočet hmotnosti rozpadem kusovníku.
Porovnání kalkulace položek
Parametry:
▪Zadání více položek pro rozpad
Vypíše kalkulované nákladové parametry zadaných položek ve formě tabulky.
Kalkulace položek – graf
Parametry:
▪Zadání více položek pro rozpad
Zobrazí kalkulované nákladové parametry pro jednu nebo dvě položky ve formě grafu včetně tabulky zadaných položek.
Kalkulace položek - graf dynamický
Parametry:
▪Zadání více položek pro rozpad
Zobrazí kalkulované nákladové parametry pro jednu nebo dvě položky bez tabulky zadaných položek ve formě grafu s možností dynamicky změnit vzhled grafu (volba Graf z popup menu).
KTK info - Souhrnný kusovník

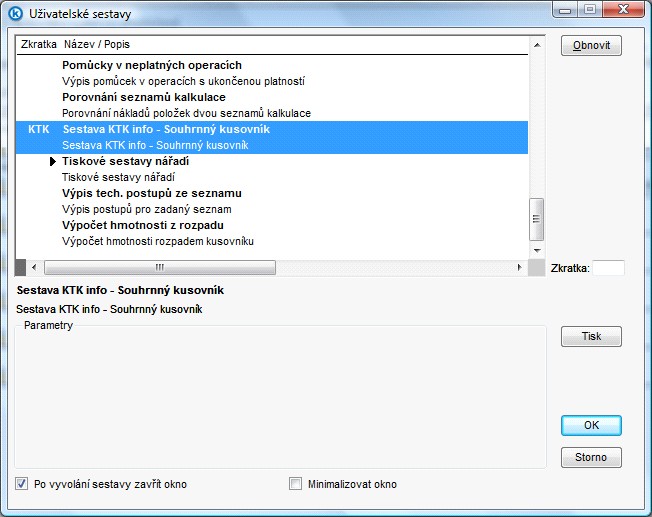

Uživatelské sestavy > Sestava KTK info
Do uživatelských sestav byla přidána sestava KTK – Info pro souhrnný kusovník. Funkce zobrazí všechny položky rozpadu, jejichž komponenty byly v rámci technologického kusovníku přesunuty
nebo zkopírovány do jiných sestav nebo jinak upraveny.
Funkce zobrazí informace buď z pohledu konstrukčního kusovníku (v zadání položek rozpadu je nutné zvolit Konstrukční kusovník) nebo z pohledu technologického kusovníku.
> Tiskové sestavy nářadí
▪Inventurní seznam - inventurní seznam nářadí
▪Zapůjčené nářadí - seznam nářadí zapůjčeného na jednotlivá pracoviště
▪Nářadí bez pohybu - výpis nářadí bez pohybu po zadaný počet dní od dnešního data zpětně, zaškrtávací políčko "Uvádět pouze položky se stavem", pokud je zaškrtnuto, nezobrazí se
položky se stavem skladu = 0
▪Nářadí pro kontrolu - výpis seznamu položek nářadí s filtrem od - do zadaného data periodické kontroly
▪Nářadí s propadlou kontrolou - výpis seznamu nářadí s propadlou periodickou kontrolou k dnešnímu datu
▪Vyřazené nářadí - výpis seznamu vyřazeného nářadí za zadané období s uvedením viníka

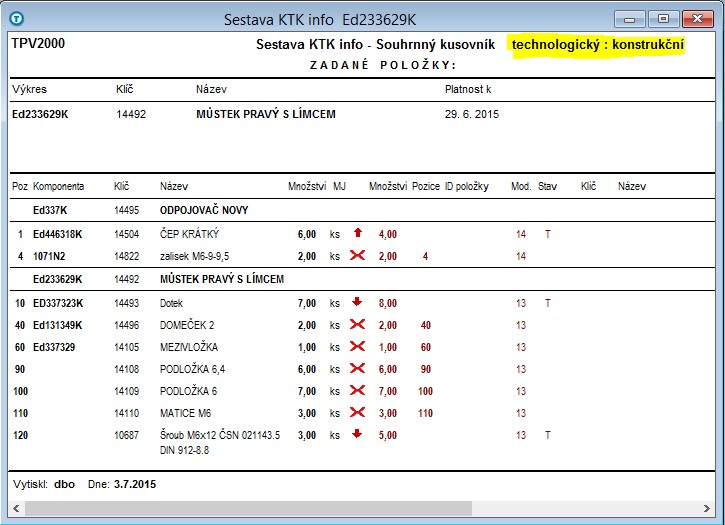

Sestava KTK info – souhrnný kusovník
Identifikace výchozího kusovníku v uživatelské sestavě Sestava KTK info – souhrnný kusovník
