Struktura pro servis
Menu_Objekt_Struktura_Pro_Servis
Contents
(CTRL+R)
Funkce vyvolá pro vybranou zakázku dialogové modální okno Struktura pro servis (dále jen SS). Struktura se vygeneruje pro položky zakázky, které mají nastaven Příznak zpracování (PZ).
Funkce slouží k tomu, aby bylo možno na úrovni mamažera zakázek evidovat z hlediska různých požadavků zákazníku různé struktury výrobků z hlediska požadavků na servis, provádět exporty
těchto speciálně upravených struktur do DBF souborů, jejich úpravu a zpětný import do databáze TPV2000Plus.
Právo
Profese a práva (SSAP) > Funkce > Práva pro > Zakázky > A. Povolena aktualizace zakázky
Údaje
▪Název - název SS (rozpadu)
▪Stav - stav SS (N - Nová, H - Hotová, O - Oprava)
▪Datum - referenční datum (k tomuto datu se provádí výběr dokumentace pro SS)
▪Způsob výběru dokumentace - Rozpracovaná, Schválená, Schválená včetně změn
▪Poznámka - libovolná poznámka k SS
▪Vytvořil - uživatel, který vytvořil SS
▪Dne - datum vytvoření SS
▪Opravil - uživatel, který naposledy aktualizoval SS
▪Dne - datum aktualizace SS
▪Schválil - uživatel, který provedl schválení SS
▪Dne - datum schválení SS
Ovládání
▪Načíst - načte seznam všech vygenerovaných pro danou zakázku
▪Stop - zastaví načítání SS
▪Schválit - provede schválení označené SS (do stavu H)
▪Opravit - provede přepnutí schválené SS (do stavu O)
▪Smazat - smaže označenou SS
▪Zapsat - uloží novou SS nebo aktualizované údaje
▪Export - provede export označené SS do souboru DBF do aktuálního adresáře (B:\BBconsult\ZakServis\Data) v případě, že tento adresář existuje, v případě, že není založen je export proveden
do adresáře C:\BBconsult\TPV2000Plus, název DBF souboru je stejný jako název servisní struktury, nově lze zvolit jméno souboru typu DBF včetně cesty
▪Import - provede import ze zvoleného souboru typu dbf zpět do databáze TPV2000Plus, při importu se objeví dialog Vytvořit novou servisní strukturu ?, po potvrzení dojde k načtení údajů pod jméno
zakázky + první neobsazené písmeno abecedy (a,b,….).
▪Generovat - vygeneruje SS rozpadem označených položek zakázky, název SS je převzat z názvu zakázky, při opětovném generování SS jsou názvy číslovány automaticky jako cislo_zakazky_
a, ...b, ...c, ..., název lze následně změnit a uložit
▪Otevřít - otevře dialogové okno Struktura 'Zakázka ...', pomocí kterého lze provádět aktualizaci SS
▪Storno - ukončí okno bez uložení změn
Aktualizace struktury pro servis
Funkce zobrazí rozpad zakázky ve formě struktury (treeview) s možností prohlížení základních objektů databáze v pravé části okna (Detail, Rozpiska, Položka). Pracovní plocha okna je rozdělena
na dvě části:
▪Levá část - treeview struktury
▪Pravá část - náhled na základní objekty TPV2000Plus (záložky Detail, Rozpiska, Položka)
Údaje
>> Strom > Treeview
▪Úroveň ve struktuře - reprezentován znakem - , jednotlivé úrovně jsou horizontálně odsazeny o 1 znak
▪Aktuální pozice kurzoru - reprezentována červenou šipkou
▪Číslo položky (číslo výkresu) - číslo výkresu položky
▪Stav rozpisky (pro vyráběné položky) - stav rozpisky aktuální označené položky
▪Název položky - název položky
▪# klíč položky - klíč položky
▪Množství položky ve struktuře - množství položky v rozpisce
Ve stromu struktury jsou vynechány položky typu Materiál.
>> Detail
▪Zakázka - číslo zakázky
▪Název - název zakázky
▪Rozpad - číslo odvození SS
▪Stav Z - stav zakázky
▪Stav SS - stav struktury pro servis
▪Datum - referenční datum
▪Pozice - pozice komponenty v rozpisce
▪Komponenta - klíč komponenty
▪Číslo výkresu - číslo výkresu komponenty (Výběr položky dle Výkres / Rozšířený výběr - ikona ...)
▪Název - název komponenty
▪Atributy - atributy komponenty
▪Postavení - postavení komponenty
▪Množství / Ks - množství komponenty v rozpisce / přepočtení množství na počet Ks finálu, při vložení nové komponenty je množství nastaveno na 0
▪Zkratka MJ - zkrácený název měrné jednotky množství
▪Množství nové - nové množství komponenty (aktualizace)
▪Poznámka - poznámka komponenty
▪Zastavit rozpad - takto označená komponenta nebude dále rozpadnuta
▪Vytvořil - uživatel, který vytvořil SS
▪Dne - datum vytvoření SS
▪Opravil - uživatel, který naposledy aktualizoval SS
▪Dne - datum poslední aktualizace SS
Záložky
▪Detail - slouží k aktualizaci SS (možno přidat, změnit, smazat komponentu nebo změnit množství)
▪Rozpiska - zobrazí rozpisku pro rozpad zakázky
▪Položka - pro označenou položku zobrazí položkové údaje (Kartu položky)
Ovládání
▪Načíst - načte znovu strukturu pro servis (refresh po provedení úprav)
▪Stop - zastaví načítání SS
▪Vložit - vloží novou komponentu
▪Smazat - smaže označenou komponentu SS
▪Najít - najde ve stromové struktuře zadaný řetězec
▪Najít další - najde další řetězec
▪Položka - pro označenou položku přepne do formuláře Výběr a aktualizace položky
▪Upravit rozpisku - pro označenou položku otevře Rozpisku v modulu Konstruktér
▪Upravit postup - pro označenou položku otevře Postup v modulu Technolog
▪Zavřít - zavře aktualizační okno
Popup menu v treeview struktury pro servis
(navigace - pravé tlačítko myši)
▪Položka - zobrazí podrobné údaje k označené položce v rozbalené struktuře, pro označenou položku přepne do formuláře Výběr a aktualizace položky
▪Rozpiska - zobrazí rozpisku k označené položce v rozbalené struktuře v režimu Prohlížení
▪Postup - zobrazí postup k označení položce v rozbalené struktuře v režimu Prohlížení
▪Rozbalit - rozbalí aktuální větev struktury
▪Sbalit - sbalí aktuální větev struktury
▪Načíst znova - znovu načte aktuální větev struktury (refresh údajů)
▪Počet úrovní - zadání počtu úrovní pro funkci Načíst znova
▪Najít řetězec - vyhledá v rozbalené struktuře zadaný řetězec
▪Najít další - najde další výskyt zadaného řetězce v rozbalené struktuře
▪Info - zobrazí obecné informace o označené položce (pozice, číslo výkresu komponenty, stav rozpisky komponenty, název komponenty, # klíč komponenty, množství > číslo výkresu vyšší
položky, stav rozpisky vyšší položky, název vyšší položky, # klíč vyšší položky), úroveň, pořadové číslo úrovně
▪Náhled - zobrazí strukturu ve formě Tiskové sestavy (Náhled před tiskem), pokud je pozice myši na vrcholu SS, zobrazí se údaje náhled pro celý rozbalený strom, pokud je pozice myši
na některé komponentě, funkce zobrazí informace o komponentě ve formě Detail
Dialogy při smazání komponenty a aktualizaci množství
Při smazaní komponenty nebo aktualizaci množství se objeví dotazy na uložení s možností volby Tento dotaz příště nezobrazovat.
Úpravy pronásobení množství

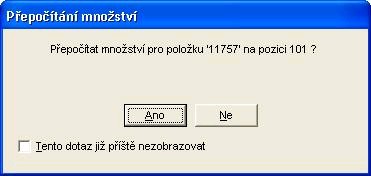

Byla zahrnuta možnost přepočítání množství tj. pronásobení množství komponent na dané větvi směrem dolů. Pokud je změněno množství u komponenty (uzlu), tak vedle stávajícího dotazu na
změnu tj. Změnit množství ?, který se objevuje hned při změně množství, se objeví při zápisu dotaz na přepočítávání množství a to pro každý řádek v záložce Rozpiska, kde bylo množství
změněno např. pro položku 11757 a pozici 101:

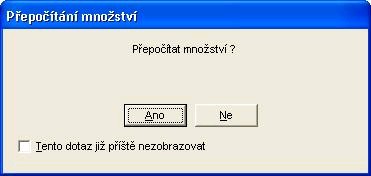

Případně při změně množství v záložce Detail:

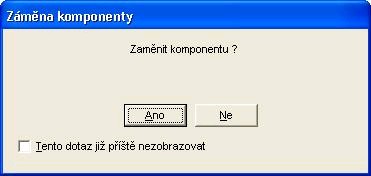

Poznámka: Po editaci hodnoty v poli Výkres nebo Klíč se objeví následující dotaz na záměnu komponenty. Tento dotaz se nezobrazuje při rychlém výběru na pole Výkres nebo na tlačítko
…(zde se objevuje modální okno s tlačítkem Storno) :
Další odkazy:
