Vypočítat spotřebu
Menu_Funkce_Vypocitat_Spotrebu
Contents
ROZPISKA
Materiálová norma (pro aktualizaci rozpisky)
Funkce Materiálová norma slouží pro výpočet normy spotřeby materiálu pro vyráběný díl, pro zadání polotovaru, jeho rozměrů a přídavků.
Ovládání
Výpočet vypočítá po zadání údajů o polotovaru (tvaru a rozměrů výchozího materiálu, počtu kusů, rozměrů polotovaru, přídavku na upnutí a prořezu) počet kusů z polotovaru, hrubou hmotnost,
spotřební množství a cenu materiálu. Vzorec pro výpočet spotřeby se liší podle toho, zda jsou zadány rozměry výchozího polotovaru.
▪Smazat - smaže všechny údaje o výchozím materiálu a polotovaru.
▪Tisk - vytiskne formulář údajů o spotřebě.
▪Zrušit - zavře dialogové okno.
Standardní způsob výpočtu normy spotřeby materiálu
Během zadávání výchozích rozměrů a rozměrů přířezu jsou kontrolovány údaje výchozích rozměrů vzhledem k rozměrům polotovaru.
Značení, pojmy
P.délka |
roz1 |
délka přířezu |
P.šířka |
roz2 |
šířka přířezu |
Prořez |
p |
prořez, který vzniká dělením materiálu (šířka pily, paprsek laseru, atd. |
Ks do sestavy |
ks |
počet kusů přířezu, vstupujících do vyššího celku (sestavy, dílce) |
Příd.upn. |
prup |
přídavek na upnutí pro dělení přířezu |
V.délka |
vychroz1 |
délka výchozího materiálu (např. délka tyče vcelku) |
V.šířka |
vychroz2 |
šířka výchozího materiálu |
Prac.dělení |
pracdel |
pracoviště dělírny materiálu – určuje prořez |
Kusů z VM |
kspolot |
počet kusů přířezů o roz1(roz2) z výchozího materiálu (tyče vcelku) |
Spotřební množství |
mnozstvi |
spotřební množství materiálu – většinou hmotnost přířezu se započteným přídavkem na dělení, poměrnou částí zbytku tyče nebo plechu a přídavku na upnutí na kus |
Hrubá hmotnost |
hrhm |
hrubá hmotnost – tj. hmotnost přířezu bez přídavků |
KNO |
kno |
koeficient nedělitelnosti odpadu – vlastnost položky, násobí se jím výsledné spotřební množství |
MJS |
mjs |
měrná jednotka skladová |
MJN |
mjn |
měrná jednotka nákupní |
MJP |
mjp |
měrná jednotka prodeje(výdejová) |
Koeficient MJ |
koefmj |
reciproční hodnota (1/x) přepočítacího koeficientu mezi měrnou jednotkou skladovou a nákupní nebo výdejovou u položky materiálu. |
Hmotnost MJ |
hmotnostmj |
hmotnost měrné jednotky skladové. Pokud je MJS [Kg], je hmotnostmj = 1 |
Dialog pro zadání spotřebního množství ve formuláři rozpisky
Vyvolání dialogu provedeme tím, že rozpisku nejprve přepneme do zobrazení detailu - menu Detail a poté do režimu aktualizace ( Upravit > Rozpiska )
Nastavení automatického výpočtu
V nastavení systému lze zapnout volbu Automaticky počítat spotřebu. Pokud je takto systém nastaven, vždy se u všech pozic, kde došlo k aktualizaci údajů, kde je zadán materiál a kde je zaškrtnuta
volba Vypočteno, počítá při uložení rozpisky automaticky spotřební množství. Pokud před uložením rozpisky přepíšete spotřební množství, volba Vypočteno nebude zaškrtnutá a množství se automaticky
nepřepočítává.
Popsané případy dělení materiálu
▪Tyče, pásy se zadáním výchozích rozměrů
▪Tyče, pásy bez zadání výchozích rozměrů
▪Tyče, pásy bez zadání výchozích rozměrů pro více kusů
▪Plechy se zadáním výchozích rozměrů
▪Plechy bez zadání výchozích rozměrů
▪Plechy jako materiál pro více kusů

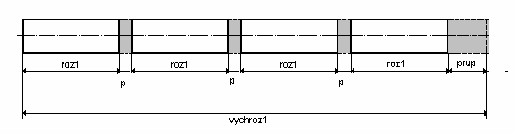

Tyče, pásy se zadáním výchozích rozměrů
Pro materiál platí:
MJS většinou [Kg]
MJN nebo MJP musí být [m] nebo [mm] nebo [cm]
Zadáno:
Ks, Vychroz1, P, Prup, Roz1
Vypočteno:
Kspolot, mnozstvi, hrhm
Vzorce:
pro MJN nebo MJP [m]
kspolot = int((vychroz1 - pridup) / (roz1 + p))
mnozstvi = ((vychroz1/(1000 * kspolot)) * ks * koefmj) * KNO
hrhm = (roz1/1000) * koefmj * hmotnostmj
Tyče, pásy bez zadání výchozích rozměrů
Pro materiál platí:
MJS většinou [Kg]
MJN nebo MJP musí být [m] nebo [mm] nebo [cm]
Zadáno:
Ks, P, Prup, Roz1
Vypočteno:
mnozstvi, hrhm
Vzorce:
pro MJN nebo MJP [m]
mnozstvi = (roz1 + p + pridup)/(1000) * ks * koefmj * KNO
hrhm = roz1/(1000) * ks * koefmj * hmotnostmj
Tyče, pásy bez zadání výchozích rozměrů pro více kusů
Pro materiál platí:
MJS většinou [Kg]
MJN nebo MJP musí být [m] nebo [mm] nebo [cm]
Zadáno:
Ks, P, Prup, Roz1, Kspolot (pro zobrazený případ bude Kspolot = 2)
Vypočteno:
mnozstvi, hrhm
Vzorce
pro MJN nebo MJP [m]
mnozstvi = (roz1 + p + pridup)/(1000 * kspolot) * ks * koefmj * KNO
hrhm = roz1/(1000 * kspolot) * ks * koefmj * hmotnostmj
Plechy se zadáním výchozích rozměrů
Pro materiál platí:
MJS většinou [Kg]
MJN nebo MJP musí být [m2] nebo [mm2] nebo [cm2]
Zadáno:
Ks, Vychroz1, Vychroz2, P, Roz1, Roz2
Vypočteno:
kspolot, mnozstvi, hrhm
Vzorce:
pro MJN nebo MJP [m2]
kspolot = int(vychroz1 / (roz1 + p)) * int(vychroz2 / (roz2 + p))
mnozstvi = (vychroz1 * vychroz2)/( 1 000 000 * kspolot)) * ks * koefmj * KNO
hrhm = ((roz1 * roz2)/ 1000000) * koefmj * hmotnostmj
Plechy bez zadání výchozích rozměrů
Pro materiál platí:
MJS většinou [Kg]
MJN nebo MJP musí být [m2] nebo [mm2] nebo [cm2]
Zadáno:
Ks, P, Roz1, Roz2
Vypočteno:
mnozstvi, hrhm
Vzorce:
pro MJN nebo MJP [m2]
mnozstvi = ((roz1 + p) * (roz2 + p))/( 1 000 000) * Ks * koefmj * KNO
hrhm = (roz1 * roz2)/(1 000 000 ) * ks * koefmj * hmotnostmj
Plechy jako materiál pro více kusů
Pro materiál platí:
MJS většinou [Kg]
MJN nebo MJP musí být [m2] nebo [mm2] nebo [cm2]
Zadáno:
Ks, P, Roz1, Roz2, Kspolot (pro zobrazený případ bude Kspolot = 2)
Vypočteno:
mnozstvi, hrhm
Vzorce:
pro MJN nebo MJP [m2]
mnozstvi = ((roz1 + p) * (roz2 + p))/( 1 000 000 * kspolot) * Ks * koefmj * KNO
hrhm = (roz1 * roz2)/(1 000 000 * kspolot) * ks * koefmj * hmotnostmj
Koeficient zmetkovitosti
U položek je zavedeno pole Koeficient zmetkovitosti. Touto hodnotou se násobí vypočtené množství položky u sumarizovaných rozpadů a materiálové a výkonové normy. Pokud je měrná jednotka
položky s koeficientem zmetkovitosti > 1 kus, provádí se zaokrouhlování na celé číslo.
Koeficient zmetkovitosti má vliv na zobrazení množství v sestavách:
▪Souhrnný kusovník
▪Materiálová norma
▪Výkonová norma
▪Předkalkulace
Nastavení systému
Pro výše uvedené chování systému je potřeba nastavit:
Systém (SSNS) > Základní nastavení > 10.Zahrnutí zmetkovitosti a ztrát do kalkulací (?0/1/2/3) na hodnotu 1.
