Strom
Menu_Funkce_Strom
Contents
Zobrazí soupis všech rozpisek celého rozpadu výrobku až do poslední úrovně ve formě kusovníkového stromu. Pomocí dvojkliku na jednotlivé položky lze rozbalovat a sbalovat jednotlivé větve stromu.
Pro lepší orientaci ve stromu je vhodné, aby ke všem typům položek byla definována ikona. Pro základní postavení položek (Finál, Sestava, Podsestava, Díl, Nakupovaná položka, ...) jsou definovány
implicitní ikony. Soubor s ikonou lze přiřadit k typu položky ve funkci Postavení položek (KAPO) nebo Ikona.
Strom > Základní
Strom > podrobný
Jedná se o stejnou sestavu jako Strom > Základní doplněnou o následující údaje vyráběné položky:
▪Změna rozpisky
▪Stav
▪Mod
▪Index výkresu
▪Změna postupu
▪Stav
▪Mod.
▪Alternativa
Vrchol stromu (zadaná položka) je zobrazena jako první položka výstupní sestavy. V předešlých verzích byla vrcholová položka stromu uvedena pouze v záhlaví výstupní sestavy stromu, což
neumožňovalo např. její export nebo zápis do seznamu typu rozpisky apod.
Hromadné schválení - Strom podrobný
Strom > Podrobný > Objekt > Schválit

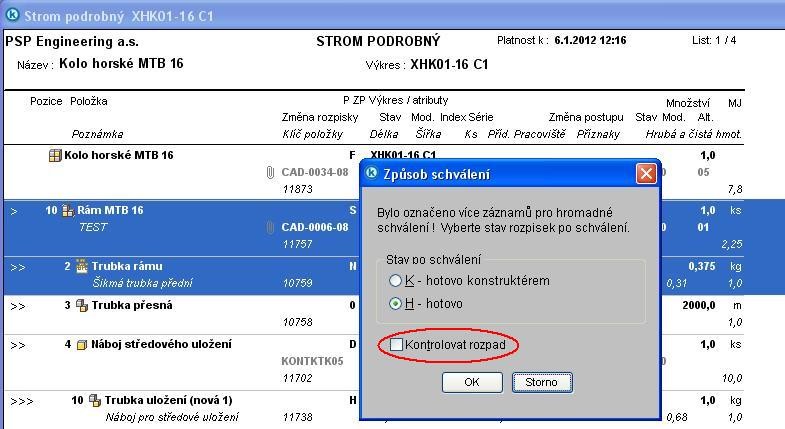

Pokud je ve stromu označeno více položek, pak se po stisku ikony Schválit zobrazí dotaz na způsob schválení – schválit do stavu K nebo do stavu H (viz obrázek výše).

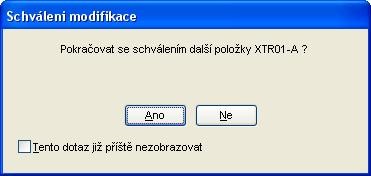

Po schválení první položky se ještě objeví dotaz, zda pokračovat ve schvalování další položky. Tento dotaz lze pro následující položky vypnout zatržením zaškrtávacího pole
Tento dotaz již příště nezobrazovat.

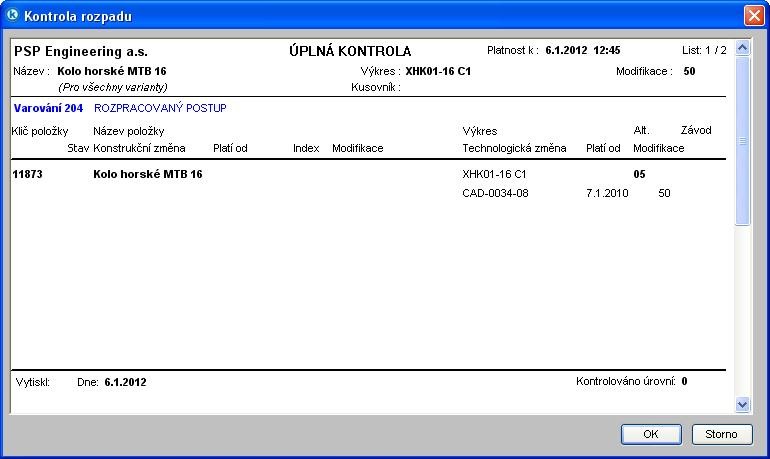

Před schvalováním označených položek lze ještě vyvolat kontrolu rozpadu označených položek a to zaškrtnutím pole Kontrolovat rozpad. Pokud je pole zatrženo, zobrazí se pro každou označenou
položku dokument Kontrola rozpadu.
Vyvolání toku práce
Strom > Podrobný > Objekt > Pracovní tok

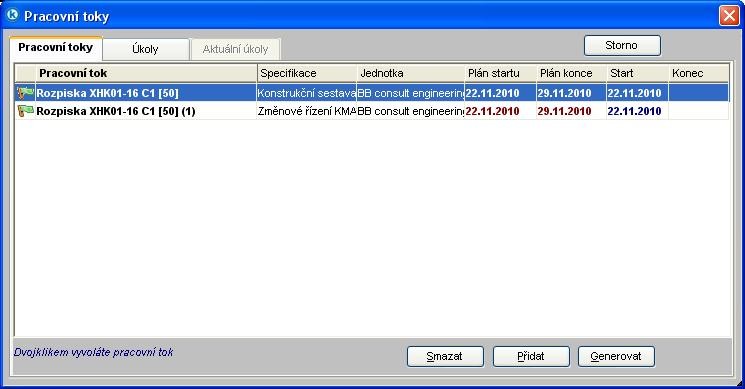

Pro první označenou položku stromu se vyvolá okno Pracovní toky s přehledem vygenerovaných toků k této položce a s možností schválit aktuální úkol pro daného uživatele – člena OJ.
Zohlednění zákazu použití

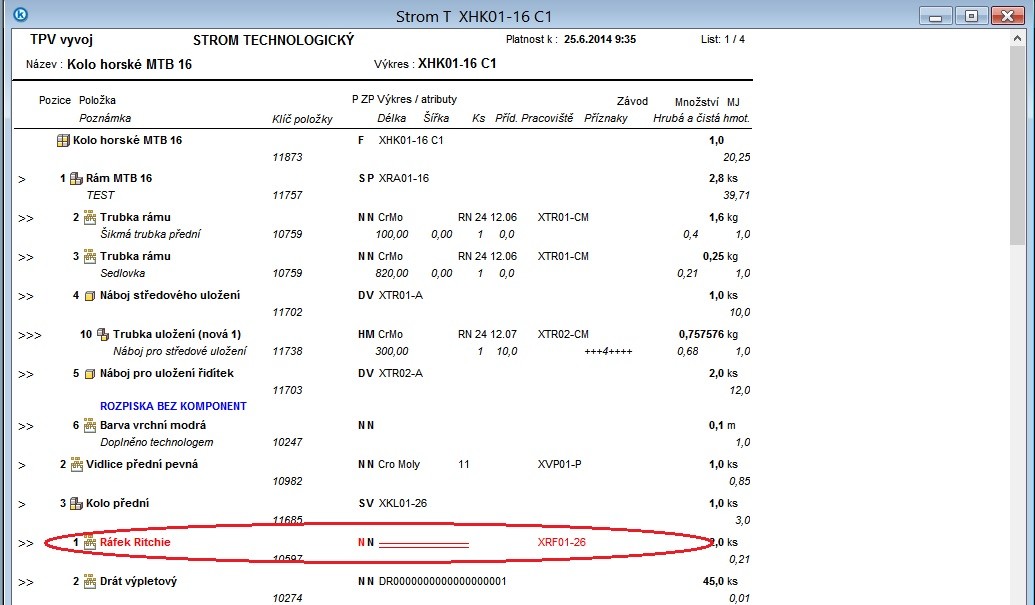

Do sestav Strom, Podrobný strom byl graficky zohledněn atribut Zákaz použití – parametry se vypisují červeně.
