Podmínky variant
Menu_Funkce_Podminky_Variant
Contents
Funkce slouží pro popis variant na nižších úrovních struktury, které nejsou konfigurovány pomocí Konfigurátoru variant. Uplatňuje se pouze při vazbě na IS Dimenze++ a předávají se formou
položkových množin do Výrobnho modulu. Pokud je potřeba popsat ve výrobě varianty i pro jiné položky struktury, než je samotný finál, je nutno tyto položky vybrat a provést tuto dokonfiguraci
ručně. Zaškrtnutím pole Závislost se při rozpouštění do výroby k položce vygenerují Položkové množiny s názvy převzatými ze skupin variant.
Obecná definice
Variantní dokumentací ja nazývána dokumentace společná pro více výrobků. Její jednoznačnost závisí na předem definovaných podmínkách, které musí vyráběná položka splňovat.
Položky v TPV2000Plus rozdělujeme z hlediska variantnosti na 2 druhy:
▪nevariatní položka - položka nemá na úrovni rozpisky své ani jakékoliv nižší definovány žádné variantní kusovníkové vazby
▪variantní položka - položka má na úrovni rozpisky své nebo jakékoliv nižší rozpisky definovány variantní kusovníkové vazby
V konstrukčních a technologických vazbách existují z hlediska variantnosti 2 druhy vazeb:
▪nevariantní vazba - uplatňuje se vždy, není závislá na variantě výrobku (tzv. implicitní pozice - zaškrtnuta volba Implicitní vazba a typ)
▪variantní vazba - vazba je platná v závislosti na provedení výrobku
Uživatel má k dispozici mechanismus pro zobrazení dat platných pro konkrétní provedení nebo pro všechna provedení.

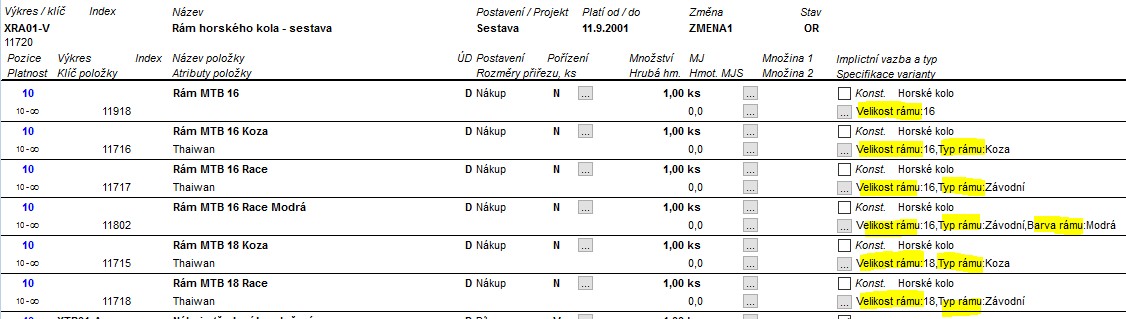

Variantní kusovníky
Variantní konstrukční kusovník umožňuje definovat více variant výrobku v rámci jedné struktury (v rámci jedné rozpisky může být jedna pozice použita vícekrát, jedna jako implicitní a ostatní jako
variantní). Během rozpadu výrobku je pak podle zadaných kritérií vždy vybírána určitá varianta z možné nabídky. Variantní kusovník má široké použití, které je závislé vždy na konkrétní implementaci.
Jeho zavedení vyžaduje podrobnější analýzu a školení.
Práva
Profese a práva (SSAP) > Práva pro > Položky > A > Zadávání definice variant k výrobku
Variantní komponenta může být definována jako:
▪Konstrukční varianta - jedná se o typ varianty popisující konstrukční vlastnosti daného výrobku, jako jsou například provedení pravá - levá, barevné provedení, ...
▪Zaměnitelný materiál - tento typ varianty popisuje povolené alternativní materiály (hlavně Hutní) použitelné na dané pozici
▪Technologická alternativa - pozice, u které je označena jedna nebo více technologických alternativ je platná pouze pro tyto označené alternativy (bude se vybírat v rozpadech)
Definice varianty na pozici
Značení
▪v definici jsou použity hodnoty v rámci stejné skupiny - hodnoty odděleny čárkou a platí mezi nimi logický operátor NEBO (OR), v případě barevného provedení Červená, Oranžová,Zelená, ...
▪v definici jsou použity různé hodnoty z více skupin - hodnoty v rámci jedné skupiny odděleny pomlčkou, skupiny odděleny čárkou, mezi hodnotami v rámci jedné skupiny platí logický operátor
NEBO (OR) a mezi skupinami platí logický operátor ZÁROVEŇ (AND), např. Červená-Oranžová-Zelená, Pravá
▪negace - před definicí varianty je vykřičník, např. ! Červená-Oranžová-Zelená, Pravá, což znamená, že pro tuto kombinaci daná pozice neplatí a pro všechny ostatní platí
Po naplnění katalogu variant všemi potřebnými výrobky, skupinami a hodnotami variant lze definovat jednotlivé varianty na pozicích v rozpisce. Je nutno postupovat následujícím způsobem:
▪otevřít požadovanou rozpisku a přepnout ji do režimu aktualizace ( Rozpiska > Upravit )
▪vložit (před aktuální pozici kurzoru) nebo Přidat (za aktuální pozici kurzoru) novou pozici ( Přidat nebo Vložit )
▪zadat stejné číslo pozice jako má pozice, ke které chceme definovat další variantní pozici
▪použít tlačítko (...) Specifikace varianty, vyvolá okno Definice varianty na pozici
▪zvolit Typ (Konstrukční, Zaměnitelný materiál) nebo záložku Technologická alternativa
▪zvolit Výrobek (rozbalovací okno), případně založit nový zapsáním neexistujícího jména výrobku a potvrzení tlačítkem Zapsat
▪zvolit Skupinu (rozbalovací okno), případně založit novou skupinu zapsáním neexistujícího jména skupiny a potvrzení tlačítkem Zapsat
▪zvolit Hodnotu (rozbalovací okno), případně založit novou hodnotu zapsáním neexistujícího jména hodnoty a potvrzení tlačítkem Zapsat
▪tlačítkem >> přenést do zadané kombinace
▪volba Přidávat hodnoty - přidá novou kombinaci do zadané kombinace
▪přenos zadané kombinace k aktuální pozici - tlačítko OK
▪tlačítko Vynulovat - vynuluje kombinaci variant na dané pozici (v případě chybného zadání)
▪v záložce Technologická alternativa se myší označí alternativa, pro kterou je daná pozice platná
Údaje
Záložka Konstrukční varianta
▪Typ - výběr z rozbalovacího okna (hodnoty Konstrukční, Zaměnitelný materiál)
▪Výrobek - výběr výrobku z rozbalovacího okna (zadáním neexistujícího názvu výrobku a potvrzením tlačítkem Zapsat se založí nový)
▪Skupina - výběr skupiny z rozbalovacího okna (zadáním neexistujícího názvu skupiny a potvrzením tlačítkem Zapsat se založí nová)
▪Hodnota - výběr hodnoty z rozbalovacího okna (zadáním neexistujícího názvu hodnoty a potvrzením tlačítkem Zapsat se založí nová)
▪Přidávat hodnoty - přidá novou kombinaci do zadané kombinace, aniž by byla smazána předchozí zadaná hodnota (pokud není zaškrtnuto, přepisuje se)
▪Jít na- vyhledá hodnotu v zadané kombinaci dle zadaného řetězce a umístí na ní kurzor
▪Negace - pozice je platná pro všechny kombinace, které jsou různé od zadané kombinace
Záložka Technologická alternativa
▪Označení alternativy (Alternativa, příznak implicitní, Název), myší se označí jedna nebo více alternativ, pro které je daná pozice platná, při zadávání alternativních materiálů pro technologické
postupy je možnost v dialogu pro specifikaci varianty označit použitelnost dané komponenty pro více již existujících technologických alternativ
Ovládání
Záložka Konstrukční varianta
▪Načíst - opětovné načtení rozbalovacích menu Výrobek, Skupina, Hodnota po zadání nových hodnot (refresh)
▪Zapsat - zapíše nový Výrobek, Hodnotu, Skupinu
▪Další - nalezne další hodnotu varianty v kombinaci dle zadání a umístí na ní kurzor
▪Kopie - vyvolá dialog Kopie skupiny pro jiný výrobek a Výrobky pro skupinu XXX, do označených výrobků se zkopíruje zadaná kombinace, volbou Nahradit se touto kombinací nahradí původní
kombinace
▪Vybrat - vyvolá funkci Výpis variant pro ..., zobrazí definice variant na všech pozicích dané rozpisky nebo jiných rozpisek (tlačítko Rozpiska)
▪Smazat - smaže ze zadané kombinace řádek na pozici kurzoru
▪Vyprázdnit - vyprázdní zadanou kombinaci
▪Vynulovat - vynuluje definici varianty na pozici
▪Export - exportuje zadanou kombinaci do TXT souboru
▪Import - importuje kombinace z TXT souboru do zadané kombinace
▪OK - zapíše zadanou kombinaci k pozici
▪Storno - opustí okno bez uložení změn
Záložka Technologická alternativa
▪Vynulovat - vynuluje definici technologické alternativy na pozici
▪Export - exportuje označené technologické alternativy do TXT souboru
▪Import - importuje kombinace z TXT souboru do definice technologické alternativy
▪OK - zapíše zadanou kombinaci technologických alternativ k pozici
▪Storno - opustí okno bez uložení změn
Záložky
▪Konstrukční varianta - zadání kombinace variant pro typ Konstrukční varianta a Zaměnitelný materiál
▪Technologická alternativa - definuje technologické alternativy, pro které platí uvedená pozice
Poznámka:
Jedna varianta na každé pozici může být označena jako implicitní, zaškrtnutím pole Implicitní vazba a typ.
Výpis identifikace variant u pozice
Zobrazuje se i název skupiny pro zadané varianty.

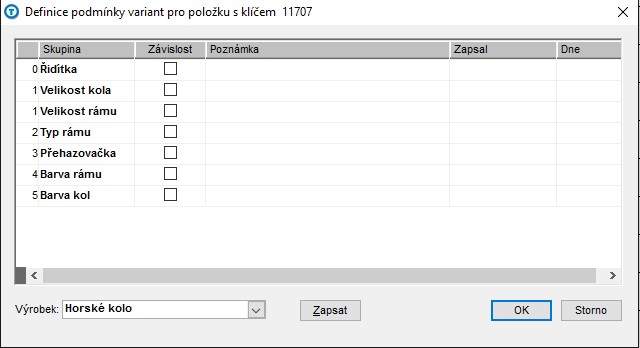

Podmínky variant pro položku
Údaje
▪Pořadí - pořadové číslo skupiny
▪Skupina - název skupiny
▪Závislost - volba určuje, že identifikace položky závisí na hodnotě varianty pro skupinu
▪Poznámka - poznámka k definice podmínky varianty
▪Výrobek - rozbalovací okno, identifikace výrobku, volbou výrobku jsou vypsány všechny obsažené skupiny variant
Ovládání
▪Zapsat - zapíše definici variant pro položku
▪OK - uloží údaje
▪Storno - ukončí okno bez uložení změn
Negace
označení negace v rozpisce: před definicí varianty na pozici je vykřičník (!)
Pokud je výčet variant pro které daná pozice platí mnohem delší, než počet variant, pro které neplatí (např. když neplatí pouze pro jednu hodnotu a platí pro 100 dalších hodnot) je jednodušší určit
negací hodnotu, pro kterou neplatí. Potom se negací označí pouze ta definice varianty, pro kterou zadání nemá platit - zašktne se checkbox. Potom se tato pozice nezahrne do souhrnných rozpadů
a kalkulací.
Použitelnost operace
Objekty postupu > Použitelnost
Tak jako v modulu Konstruktér je možno provést i v modulu Technolog zadání variant technologických operací, což znamená, že pro jednotlivé operace určíme jejich použitelnost pro konkrétní
variantu nastavenou pomocí konfigurátoru výrobku. Potom se do souhrnných rozpadů a kalkulací (výkonová norma norma, předkalkulace, …) vybírají pouze ty operace, jejichž použitelnost
odpovídá zadané definici varianty.
Práva
Přístupové právo má každý uživatel, který může provést aktualizaci technologického postupu, viz. Profese a práva (SSAP)
Zadání použitelnosti – bez negací
▪použít formulář Výběr a aktualizace postupu v režimu Aktualizace
▪označit požadovanou operaci
▪volbou z menu nebo pomocí ikony přejít na zadání použitelnosti operací
▪dvojklikem do okna se zobrazí výčet všech variantních uzlů daného výrobku
▪označením myší se určí ty variantní pozice, pro které platí daná operace (CTRL+klik=označí se více jednotlivých pozic, SHIFT+klik=označí se blok)
▪tlačítkem OK se přenesou vybrané pozice do zadání použitelnosti
▪pokud je potřeba provést přímo definici varianty, použijeme se tlačítko (...) - vyvolá okno Definice varianty na pozici, po vyplnění a potvrzení OK se nová definice přenese do použitelnosti pro
operaci.
Zadání použitelnosti – s negacemi
Pokud je výčet variant pro které daná operace platí mnohem delší než počet variant, pro které neplatí (např. když neplatí pouze pro jednu operaci a platí pro 100 dalších) je jednodušší určit
použitelnost pomocí negace. Potom se označí pouze varianta, pro kterou operace neplatí a zašktne se checkbox. Potom se tato operace do souhrnných rozpadů a kalkulací vybere do všech variant
kromě této jedné. V definici použitelnosti operace jsou negace označeny !
Údaje
▪Použitelnost pro varianty - zobrazí zadanou kombibaci variant na pozici
▪Tlačítko (...) - vyvolá dialog definice varianty na pozici
▪Pro výrobky - zobrazí názvy výrobků, pro které je operace použitelná
▪Poznámka - možno zadat poznámku k použitelnosti operace
Ovládání
▪Dvojklik - vyvolá okno Výpis variant pro ..., zobrazí všechny definice variant na pozicích v aktuální rozpisce (Záložka Rozpiska) nebo v postupu (záložka Postup)
▪Tlačítko (...) - přejde do definice varianty na pozici pro aktuální záznam
▪Vybrat - provede výběr rozpisky nebo postupu dle čísla výkresu
▪OK - přenese označenou kombinace do definice použitelnosti operace
▪Storno - uzavře okno bez uložení změn
Definice rozpadu pro variantní kusovník
Pokud má daná položka zadánu alespoň jednu konfiguraci varianty, objeví se v dialogu pro zadání rozpadu ( Parametry rozpadu ) možnost vybrat název konkrétní konfigurace varianty. Výběrem
názvu konkrétní konfigurace varianty a zaškrtnutím pole Zohlednit varianty se provádí rozpad, který z vazeb vybírá pouze ty variantní pozice, které odpovídají zadané konfiguraci.
Pokud existují v rozpadu daného finálu, sestavy nebo podsestavy variantní pozice a není definována žádná konfigurace variant nebo není zaškrtnuto pole Zohlednit varianty, vybírá se vždy pouze
implicitní pozice.
Definice rozpadu pro alternativní materiály
Zohlednění alternativních materiálů se provede zaškrtnutím volby Alternativní materiály v dialogu rozpadu ( Parametry rozpadu ). Při rozpadu jsou vybírány pouze ty alternativní materiály, které
odpovídají alternativě postupu, která je definována pro danou rozpisku jako standardní.
Poznámka:
Při rozpadu finálu nebo sestavy v rámci zakázky v modulu Manažer zakázek se zohledňují technologické alternativy automaticky.
Možnost rozdělit variantní pozici v rozpisce
Při změně čísla pozice, která má více variant se systém zobrazí hlášení: Pozice má více variant. Rozdělit (Ano, Ne) ? Pokud se zvolí Ne, přečíslují se i příslušné odpovídající variantní pozice.
V případě kladné odpovědi se variantní pozice rozdělí.
Komunikace s Dimenze++, klonované položky
Klonované položky vznikají z variantních položek („matek“). V TPV je u příslušné variantní položky nastaveno, na kterých skupinách identifikátoru varianty je struktura takovéto položky závislá
(Funkce > Podmínky variant). Při rozpadu do výroby Dimenze++ se podle zadaného předpisu vygeneruje identifikátor položky pro konkrétní hodnoty zadané varianty. Pokud položka neexistuje,
založí se. Vznikne „klon“ variantní položky. Systém TPV2000Plus umožňuje nyní zakládat klonované položky přímo z karty položky a nikoliv pouze rozpadem do výroby.
Postup založení klonované položky je následující:

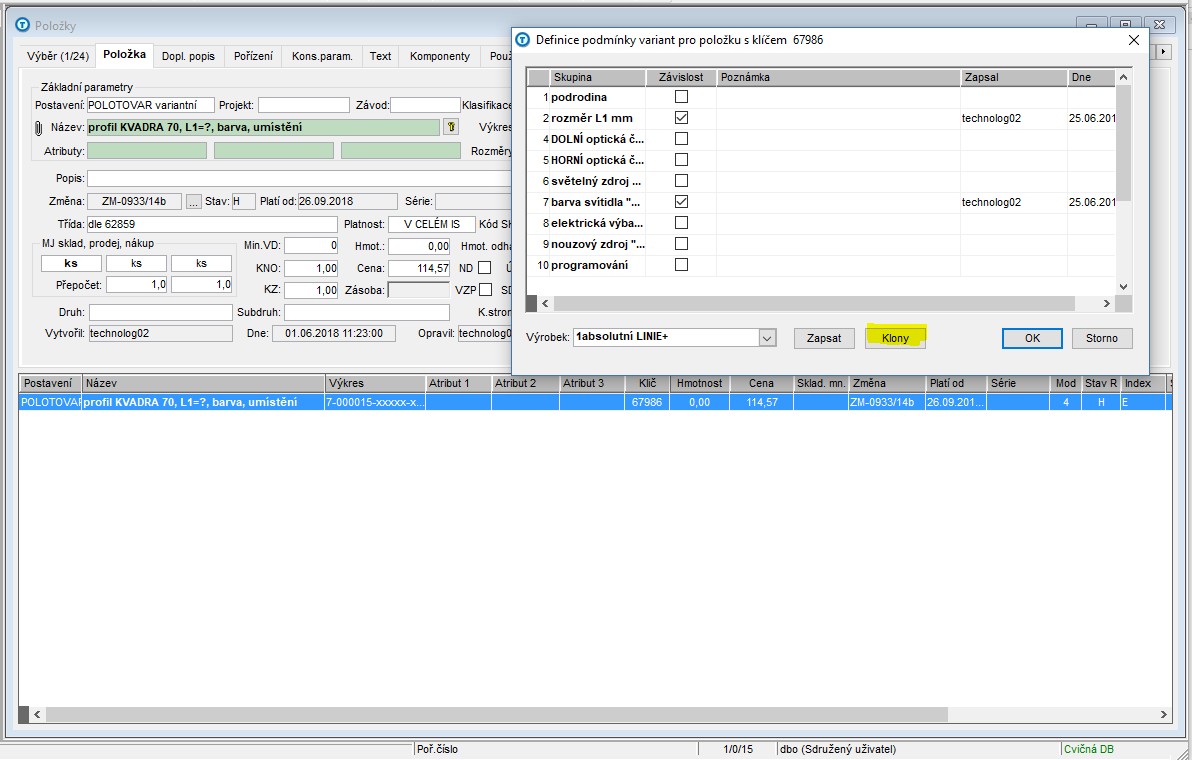

Pro variantní „matku“ zvolit Funkce > Podmínky variant. Zde se objeví výpis skupin identifikátoru varianty pro daný typ výrobku. Zaškrtnuté jsou ty skupiny, na kterých je struktura dané položky

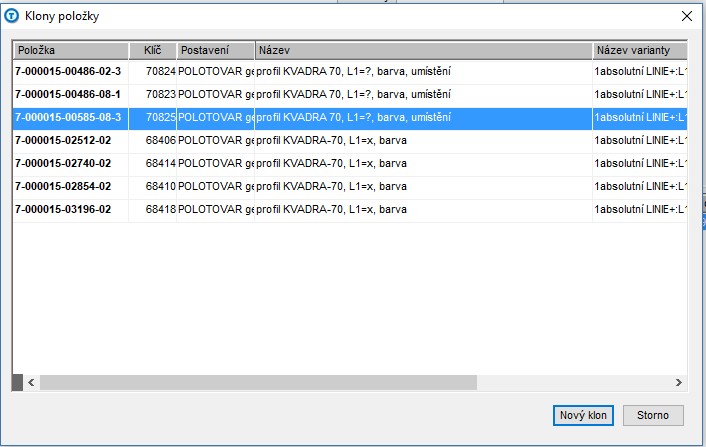

závislá (dřívější funkčnost). Nově bylo doplněno tlačítko Klony, které zobrazí klonované položky, vygenerované z této mateřské variantní položky.

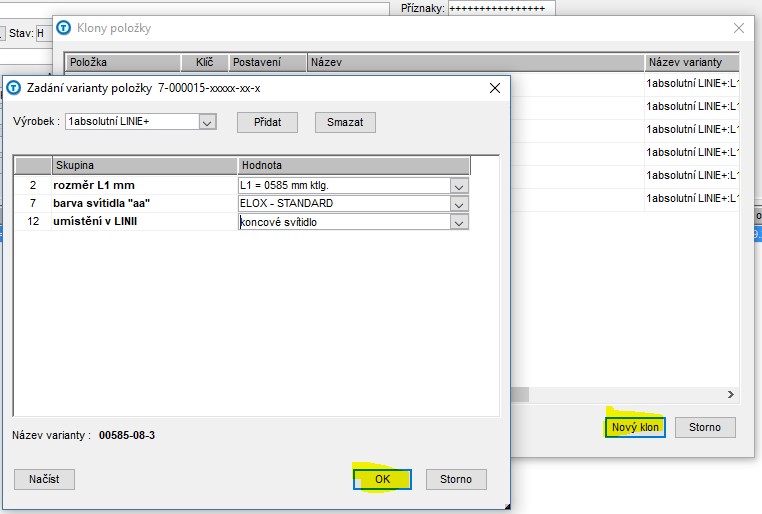

Tlačítkem Nový klon ve výpisu klonovaných položek lze vytvořit novou klonovanou položku. Objeví se stejný dialog, jako při zadání varianty rozpadu pro určitý finál, avšak jsou zobrazeny jen ty
skupiny, na kterých je daná variantní položka závislá.
Po volbě OK se vytvoří nový klon a označí se ve výpisu. Pokud již klonovaná položka existuje, nevypíše se žádné hlášení, ale položka se označí ve výpisu.
Další odkazy:
