Obecné

Přepínání databází

Zobrazení jména databáze ve stavovém řádku

Konstruktér

Variabilní způsob pořízení

Zadávání měny a VZP do kalkulací

Manažer zakázek

Zadávání měny a variantního způsobu pořízení

Správa číselníků měn

Nastavení přístupových práv

Změna pořadí položek zadání zakázky

Technolog

Rozšíření parametrů nástrojových listů

Přiřazování nářadí a měřidel do nástrojových listů a rozměrových protokolů

Náklady na postup

Implementace

Přepínání databázi

Nástrojové listy a rozměrové protokoly

Úpravy aktualizačních datových oken

Úpravy výstupních sestav



Obecné

Přepínání databází

Nástroje - Databáze

Přepínat databáze lze pouze v rámci stejného databázového serveru. Výběr databáze probíhá z tabulky tpv_dbident, která musí být vyplněna při upgrade nebo implementaci systému.





Zobrazit po přihlášení                pokud je zaškrtnuto, zobrazí se toto dialogové okno po spuštění daného modulu

Spustit další instanci modulu        pokud je zaškrtnuto, vyvolá se další instance modulu pro stejnou databázi

Zobrazení jména databáze ve stavovém řádku

Ve stavovém řádku je na posledním místě uvedeno uživatelské jméno databáze v příslušné barvě (pokud je uvedeno v tabulce tpv_dbident)



Konstruktér



Variabilní způsob pořízení



Konstruktér – Rozpiska – Položky - Načíst

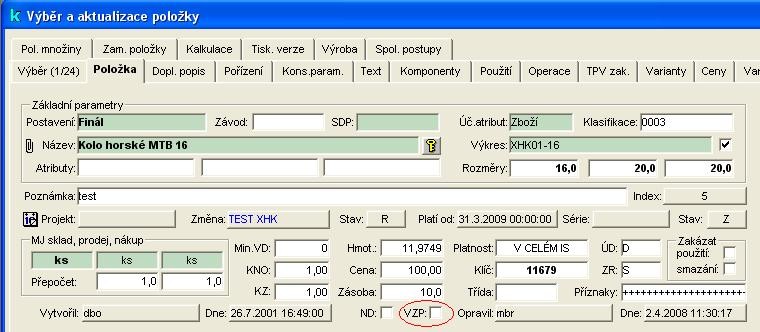

U položek lze nastavit zaškrtnutím pole VZP variabilní způsob pořízení. Variabilní způsob pořízení má vliv na rozpady položek z hlediska kalkulací a rozpouštění do výroby IS Dimenze++. V dialogu pro kalkulace nebo rozpouštění do výroby lze zadat způsob pořízení, který se aplikuje na položky označené jako variabilní. Tak lze například nastavit, že tyto položky budou považovány pro určitý rozpad za materiál, přestože jsou implicitně definovány  z hlediska ZP jako Výrobek. V tom případě se položky dále nerozpadají a zahrnou se do materiálu.



Zadávání měny a VZP do kalkulací

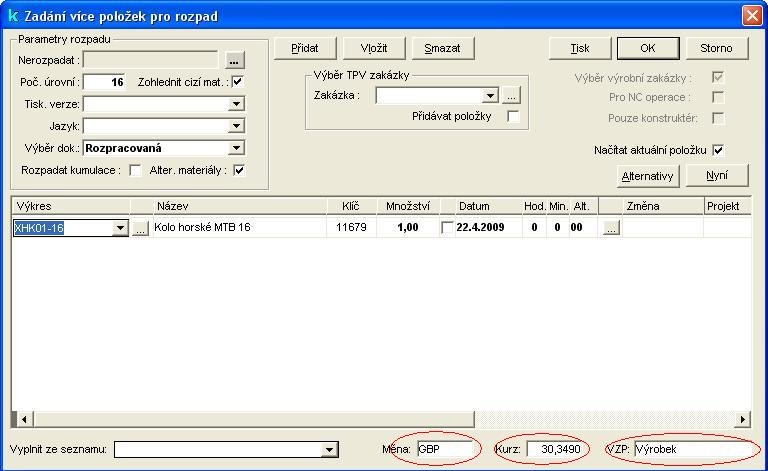

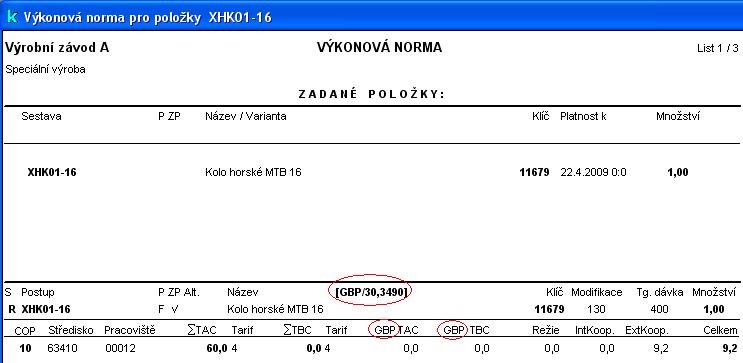

Do kalkulací, které se zadávají přes dialogové okno Zadání více položek pro rozpad, byla přidána možnost zadání měny a variabilního způsobu pořízení VZP.  Při výběru konkrétní měny se automaticky dotáhne její aktuální kurz (pokud je u měny evidován). Kurz měny je možno ručně upravit. Vybraná měna a její kurz se pak zobrazuje v jednotlivých sestavách (materiálová a výkonová norma, předkalkulace …).







Zohlednění kalkulačního vzorce a metodiky kalkulace IS Dimenze

(Patch 3)

Konstruktér – Dokument – Předkalkulace - Souhrnná

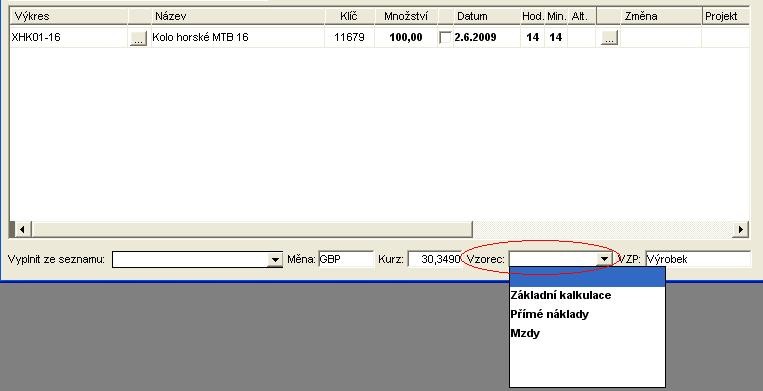

V TPV2000Plus je nyní možné použít ve výpočtu kalkulace při nastavené spolupráci s IS Dimenze metodiku kalkulace a případně vybrat kalkulační vzorec Dimenze++. Předpokladem je nastavení metodiky kalkulace Dimenze++ v nastavení systému v modulu Administrátor.



Pokud se vzorec nevybere, je aplikován implicitní vzorec z IS Dimenze++.



Výběr položek do výdejek a příjemek podle atributů

(Patch 4)

Konstruktér – Rozpiska – Evidence – Příjemka, Výdejka





Do příjemek a výdejek byla doplněna možnost výběru položky dle názvu i podle atributů. Při ručním zadání názvu položky nebo jednoho z jejích atributů se nalezne první položka se stejnou hodnotu zadaného názvu nebo atributu. Položky je možné též vybrat dle názvu nebo atributu v „drop down“ výběru.



Manažer zakázek



Zadávání měny a variantního způsobu pořízení

Manažer – Nástroje – Záhlaví

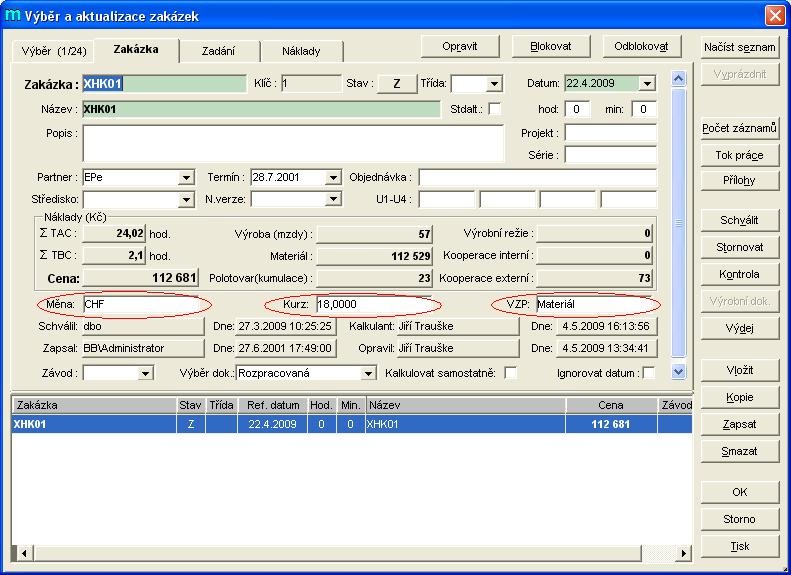

V modulu Manažer se měna a variantní způsob pořízení zadávají v hlavičce zakázky. Aktuální kurz měny se dotáhne pro vybranou měnu automaticky s možností úpravy a je uložen v hlavičce zakázky. Aktuální nastavení z hlediska měny a VZP je aplikováno na kalkulaci zakázky a výstupní sestavy.

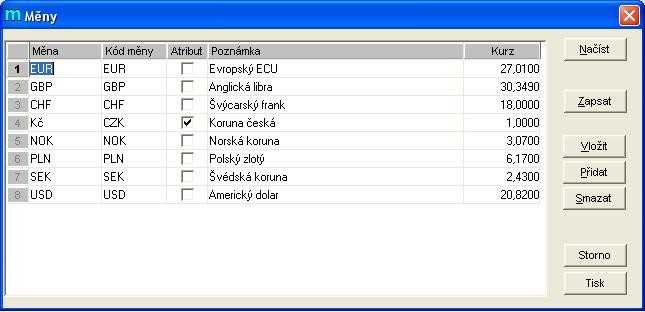

Správa číselníků měn

Manažer – Katalog – Měny





▪Načíst – načtení seznamu měn

▪Zapsat – zápis měny

▪Vložit – vložení měny

▪Přidat – přidání měny na konec

▪Smazat – smazání měny



▪Měna – označení měny

▪Kód měny  - ISO kód měny

▪Atribut 1 = implicitní měna (pouze jedna)

▪Poznámka – poznámka

▪Kurz – aktuální kurz měny



Nastavení přístupových práv

V právech pro Administrátora musí být nastavena tabulka MENY.

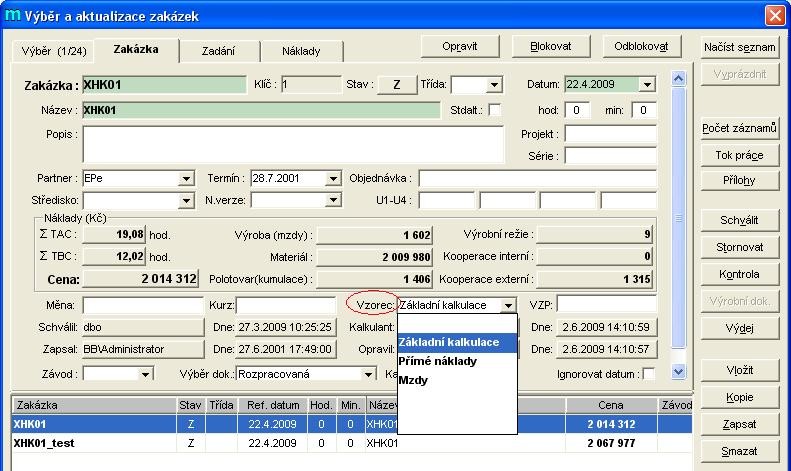

Zadání kalkulačního vzorce IS Dimenze pro zakázku

(Patch 3)

Manažer – Nástroje – Záhlaví



Do záhlaví zakázky byla přidána možnost výběru kalkulačního vzorce. Pokud se vzorec nevybere, je aplikován implicitní vzorec z IS Dimenze++.



Náklady kalkulace a Cenová nabídka dle metodiky IS Dimenze

(Patch 3)

Manažer – Dokument – Cenová nabídka

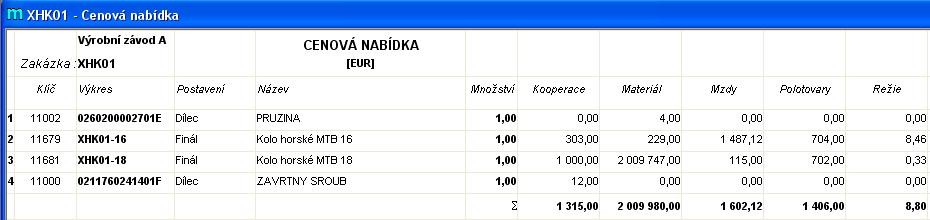

Jednotlivé sloupce nákladových položek, jejich názvy a počet ve výstupní sestavě Cenové nabídky  se zobrazují dle použitého kalkulačního vzorce. Tisk výstupní sestavy je

implicitně na šířku. Při větším počtu sloupců nákladových položek se nemusí sestava vejít ani na šířku A4. Pak je nutné řešit tisk individuální tiskovou sestavou nebo provést

export nákladů například do Excelu, případně před tiskem upravit myší šířku jednotlivých sloupců

Poznámka: Použitý výpis typu cross-tab umožňuje převést jednotlivé řádky, které vrací kalkulační vzorec, do sloupců. Nicméně možnosti takové sestavy jsou omezené (výpis

typu mřížka, omezené pozicování polí do záhlaví a zápatí atd.). Speciální požadavky na tuto výstupní sestavu je třeba řešit ve spolupráci s implementátorem TPV2000Plus.



Změna pořadí položek zadání zakázky

Zakázky – Otevřít

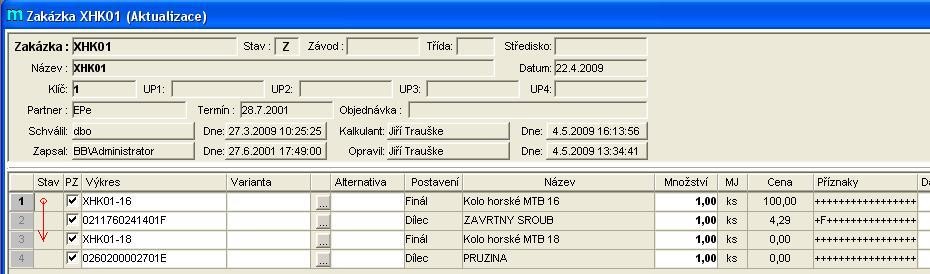

Změnu pořadí položek zadání zakázky lze provést přetažením dané položky na novou pozici pravým tlačítkem myši – např. položka XHK01-16 se přetáhne na pozici 2 tak, že se stiskne pravé tlačítko myši na čísle pozice 1 (objeví se bílý obdélník s ikonou ruky) a táhne se myší na pozici 3. Položka XHK01-16  se tak přesune po uvolnění tlačítka myši za položku 0211760241401F na pozici 2.



Technolog



Rozšíření parametrů nástrojových listů

Ovládání – Zobrazit – Nástrojový list

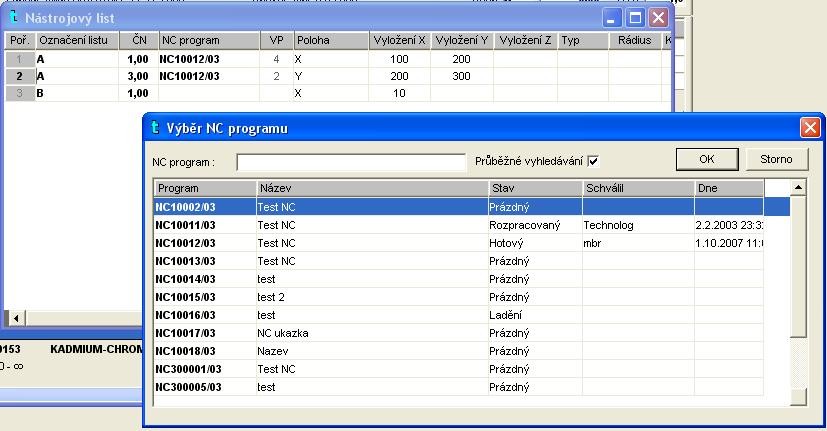

Do nástrojového listu byla doplněna pole Označení listu, Číslo nástroje a NC program. Lze zadat více listů rozměrového protokolu s různým označením (A, B…). Čísla nástroje (ČN) jsou k jednotlivým listům přiřazována automaticky (1, 2…) ale číslo nástroje je možné ručně změnit (např. ČN = 2 na ČN = 3). K řádku nástrojového listu lze přiřadit NC program výběrem ze seznamu NC programů. NC program se při uložení operace automaticky doplní do seznamu NC programů dané operace, pokud u operace není uveden.

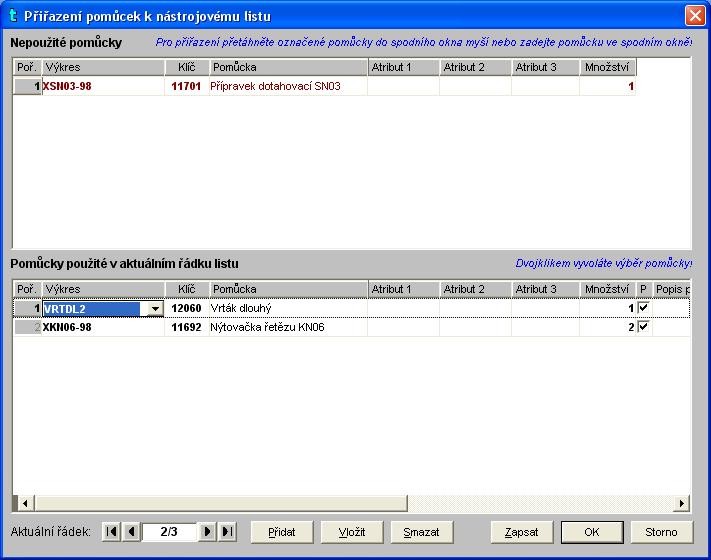

Přiřazování nářadí a měřidel do nástrojových listů a rozměrových protokolů

F2 nebo dvojklik na řádek nástrojového listu nebo rozměrového protokolu





▪Přidat – přidání nářadí k nástrojovému listu

▪Vložit – vložení nářadí do nástrojového listu

▪Smazat – smazání nářadí

▪Zapsat – zapsání změn



Přiřazení pomůcky evidované u operace k nástrojovému listu lze provést přetažením označené pomůcky myší z horního okna do spodního. Nářadí lze také zadat bez toho, aby bylo předem vyplněno v pomůckách postupu – pomocí tlačítka Vložit  nebo Přidat. Po zápisu se založí zároveň jako pomůcka. Pokud pomůcka neexistuje jako položka, lze zadat alternativní popis položky pomůcky (ve sloupci Popis položky). Alternativní popis položky se pak tiskne ve výstupní sestavě nástrojového listu nebo rozměrového protokolu namísto názvu pomůcky a čísla položky pomůcky.

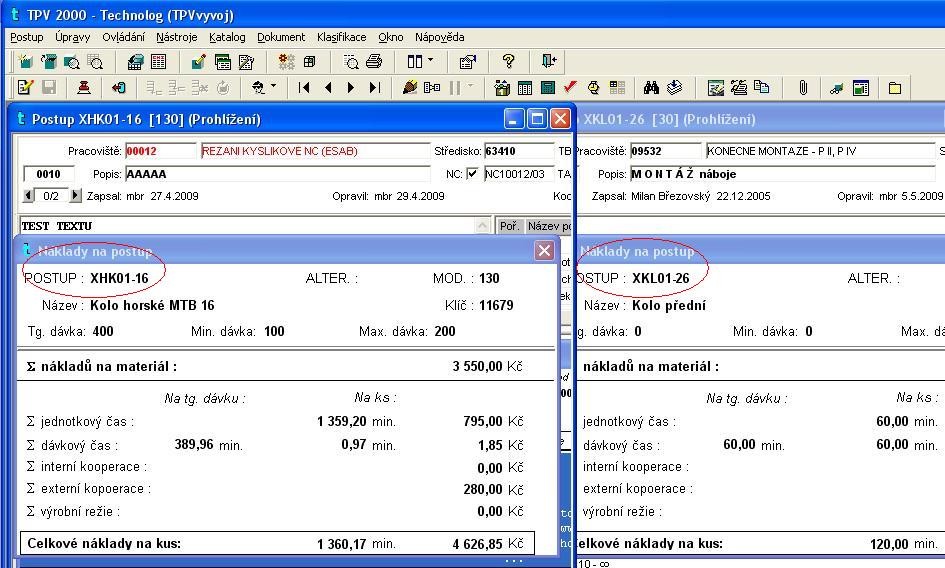

Náklady na postup

MENU: Nástroje – Náklady



Výpis je zobrazen přímo v pracovní ploše postupu, podobně jako výpis kontroly postupu. Okno výpisu nákladů může zůstat otevřeno a lze přejít do jiného postupu a zobrazit jeho náklady.





Opravy chyb

▪Oprava cyklování zobrazení náčrtu při aktualizaci technologického postupu při nastavení Nástroje - Možnosti – Náčrt - Zamknout poměr  (Patch 4)

▪Při zobrazení náhledu (Rozpiska, Postup, Zakázka – Náhled) se nastaví okno náhledu jako aktuální a lze v něm pomocí PgDn, PgUp listovat (Patch 4)

▪Při zobrazení chybového hlášení při vyvolání normování PONORKA lze volit volbu Ignore, pak nedojde ke zhroucení celého modulu Technolog a je možné pokračovat v práci (Patch 4)

▪.Příslušnost dílu do finálu – při zpracování se ignoruje zadaný počet úrovní. (Patch 4)

▪Oprava chyby spadnutí modulu Tok práce při minimalizování na lištu. (Patch 5)

▪Odstranění hlášení „Zakázka, kterou chcete otevřít neexistuje“  při vyvolání zakázky z modulu Tok práce nebo Konstruktér, pokud modul Manažer zakázek  nebyl nastartován. (Patch 5)



Implementace



Přepínání databázi

Pro přepínání databází je nutné vyplnit tabulku tpv_dbident. K jménu databáze uveďte uživatelský název a číslo barvy. Přepínání databázi je možné pouze v rámci stejného SQL serveru.



Nástrojové listy a rozměrové protokoly



Doplnění atributů do tpv_nastroj_list:

▪id_nastroj_list

▪cislo_nastroje

▪klic_nc

▪klic_dok_data

▪user5

▪user6

▪user7

▪user8

▪user9

▪user10



Doplnění atributů do tabulek tpv_nastroj_list_opres a tpv_rozmer_prot_opres:

▪linno

▪alter_popis_polozky

▪poznamka

▪user1

▪user2

▪user3

▪user4

▪createid

▪createdate



Úpravy aktualizačních datových oken

d_vtp_polozka_akt, vtp_polozka_vyber, d_vtp_pol_bez_dim_akt, d_vtp_pol_bez_dim_vyber, d_vtp_zakhlav_vyber, d_vtp_zakhlav_akt

d_nastroj_list_edit



Úpravy výstupních sestav

Vnořená datová okna pro nástrojové listy a rozměrové protokoly ve výstupní sestavě návodek technologických postupů. Doplnění označení a kurzu měny do výstupních sestav a retrieve argumentů pro klic_meny, kurz_meny a klic_zpus_poriz v modulu Konstruktér a Manažer zakázek.



---
