Přehled oken

Menu > Okno > Přehled



Funkce slouží pro lepší orientaci v otevřených oknech v TPV+.

Zobrazí přehled otevřených oken s možností přejití na jiné okno a s možností hromadného zavření, minimalizace, maximalizace. Pokud je Přehled oken zobrazen, lze otevírat další okna a výpis přehledu se automaticky aktualizuje.





Označit vše – označí nebo zruší označení řádků

Obnovit – obnoví zobrazení dle aktuálního stavu otevřených oken



- zavře označená okna

- nastaví normální velikost pro označená okna

 - minimalizuje označená okna



Správa dokumentů

Navigace >Technická příprava výroby > Správa dokumentů (TPSD)



Doplněn atribut Verze. Dokument stejného názvu může mít více verzí.





Přidáno tlačítko Přílohy. I k dokumentu lze nyní přiřadit přílohu (což může být opět dokument s přílohou).





Po stisknutí tlačítka Použití se zobrazí okno Použití dokumentu. V okně přibyla nová záložka – Dokumenty. Číslo v závorce udává počet dokumentů s danou přílohou. Tlačítkem Otevřít lze otevřít vybraný dokument (např. TESTV1).





Položky



Evidence změn položky

Navigace > Technická příprava výroby > Položky > Vybrat (TPOL)



Funkce umožňuje evidovat změny nad údaji položky (název, atributy, rozměry apod.)

Změny položky jsou vztaženy ke konstrukčním modifikacím, obdobně jako změny ve struktuře položky (v rozpisce). Pokud je daná modifikace schválená, nelze údaje položky aktualizovat. V tom případě je pro možnost aktualizace údajů položky nutné založit novou konstrukční modifikaci nebo přepnout aktuální modifikaci do stavu Oprava.

Historie změn údajů položky je vidět na kartě položky, pokud je nastaven Režim výběru Všechny modifikace nebo na kartě konstrukčních modifikací.







Nastavení evidence změn položky

Navigace > Správa systému > Nastavit systém (SSNS) > Doplňující nastavení 2 > Příznak 35



S nastavením změnové historie položky je nutné počítat již při implementaci systému. U stávajících aplikací může provést nastavení implementátor systému po analýze dopadů na všechny návazné funkce.

Změnovou historii položky lze používat pouze v rámci TPV+. Musí být též nastaven příznak 35 - Pracovat s modifikacemi položek = Ano v rámci globálního nastavení systému.





Založení položky změnou

Pokud je u postavení položky nastaveno Založení konstrukční modifikace změnou (příznak 1), lze zadat přímo na kartě položky změnu, pod kterou se konstrukční modifikace založí.





Automatické přiřazení výkresu

Automatické přiřazení výkresu k položce je možné použít v případě, že výkresy budou ukládány prostřednictvím správy dokumentů TPV2000Plus (Obecný dokument). Při založení nové položky se systém zeptá, zda založit Výkres.



Po kladné odpovědi je založen Obecný dokument se stejným názvem, jako je identifikátor výkresu položky a pod stejnou změnou jako je změna položky. Jako typ dokumentu je nastaven implicitní typ.

Dokument výkresu je automaticky přiřazen přes referenci na identifikátor výkresu položky jako příloha k položce. Zároveň je zobrazen u položky znak „svorka“ identifikující přílohy.





Nastavení automatického přiřazení výkresu







Navigace > Správa systému > Nastavit > Systém (SSNS) > Doplňující nastavení > Příznak 3

Pokud je nastavena hodnota 1, bere se při založení dokumentu výkresu v úvahu identifikátor společný výkres (polozka.spolec_vykres) a poté identifikátor výkresu (polozka.alter_nazev).

Pro hodnotu 2 se bere v úvahu pouze identifikátor výkresu (polozka.alter_nazev).



Stromová klasifikace položek Dimenze++

Navigace >Technická příprava výroby > Položky > Vybrat (TPOL)



Pouze v propojení se systémem Dimenze++



Pro zatřídění a výběr položky byl do TPV nově začleněn systém třídění používaný v modulu Dimenze++. Jedná se o stromovou strukturu třídění, kdy pro každý uzel stromu je definován konkrétní klíč stromu, který lze přiřadit vybrané položce při jejím zatřídění.

Při zatřídění položky poklepáním na tlačítko se vyvolá okno Strukturální třídění položek – viz obr. níže. V zobrazeném stromu lze procházet jednotlivými úrovněmi. Úrovně stromu se dají rozbalit nebo sbalit kliknutím na ikony pro sbalení a pro rozbalení. Po stisku tlačítka OK dojde k zatřídění dané položky a zápisu odpovídajícího kódu třídění k dané položce. Např. položka W42246… na obr níže byla zatříděna pod kódem 1030, což ve znázorněném stromu třídění položek představuje 4. úroveň stromu: Výroba – montáž a demontáž – montáž OK – montáž OK. Pokud je již položka zatříděna a klikneme na tlačítko , rozbalí se strom třídění až na odpovídající úroveň a položku a ta se vysvítí.







Změny

Navigace > Technická příprava výroby > Změny technické dokumentace > Změny (TPZM)



Rozšíření fáze změny o Požadavek

Byla doplněna fáze změny Požadavek. Požadavek předchází fázi změny Návrh. Principiálně požadavek na změnu může zadat „kdokoliv“. Po posouzení oprávněnosti požadavku může pracovní změnové služby změnit fázi změny z Požadavek na Návrh. Z tohoto pohledu byla upravena i přístupová práva ke změně, která lze nastavit i k fázi změny. Na kartě změny je zobrazen datum a uživatel který:

•Zadal požadavek,

•Zadal návrh

•Zadal příkaz (tj. změnil fázi na Standard)

•Schválil změnu (nebo zamítl požadavek, návrh)



Položky a dokumenty návrhu na změnu

Ke změně ve fázi Požadavek nebo Návrh lze zadat seznam položek nebo dokumentů, kterých se změna bude týkat (záložky Dokumenty návrhu, Položky návrhu). Pokud se jedná o technologickou změnu, jsou v záložce Položky návrhu uvedeny identifikátory technologických postupů včetně konkrétní alternativy nebo specifikace všech alternativ. Položky návrhu lze též načíst ze Seznamu nebo případně přetáhnout myší z výběru položek nebo postupů a dokumenty návrhu z výběru obecného dokumentu TPV.

Pokud je pro přenos označeno více položek a některé z nich jsou již v záložce Položky návrhu, zobrazí se dotaz (např. pro položku XHK01-17):





Pokud je dotaz potvrzen, přenos pokračuje, jinak se další označené položky již nepřenesou.

Po posouzení návrhu na změnu a změně na fázi Standard dojde k vytvoření konstrukčních nebo technologických modifikací a případně k vytvoření modifikací připojených dokumentů. Vytvoří se pouze ty modifikace, které mají u položek nebo dokumentů návrhu zaškrtnut atribut ZM (založit modifikaci).





Strom změn

Strom změn slouží pro evidenci případů, kdy jedna změna vyvolá další změny. Strom lze zadat vyplněním údaje Vyšší změna na kartě změny. Lze jej zobrazit v záložce Vliv na změny.



Dvojklikem lze vyvolat podřízené změny. Lze tak mít otevřeno více oken změn najednou a přecházet mezi nimi.



Dialog pro zadání pracovního toku

Implementačné lze nastavit, aby se při změně fáze změny nebo při schválení, zamítnutí změny apod. objevil dialog pro zadání pracovního toku výběrem ze scénáře. Při změně fáze změny se objeví dotaz na potrvzení a poté se vyvolá dialog pro výběr pracovního toku.

(Implementace, tabulka tpv_aut_start_wf)



Doplněné záložky na kartě změny

•Dokumenty návrhu – viz změna ve fázi návrh

•Dokumenty – změny aplikované nad Obecným dokumentem (výkresem)

•Typové operace – změny aplikované nad typovými operacemi



Záložka Dokumenty





Zde se vypisují všechny dokumenty pro danou změnu setříděné dle stavu dokumentu. Na double click se otevře příslušný dokument (jako u přílohy funguje tlačítko 3 tečky).

•Dokument – název dokumentu

•Stav – stav dokumentu (P - prvotní, H – hotový)

•Typ – název typu dokumentu (např. obecný dokument)

•Index – index změny dokumentu

•Platí od – datum platnosti od

•Poznámka – poznámka k dokumentu



Záložka Typové operace





Zde se vypisují typové operace pro danou změnu setříděné dle stavu typových operací. Na double click se otevře příslušná typová operace.



Doplněné údaje na kartě změny

•Plán - plánované datum platnosti

•Vyšší změna – nadřazená změna (výběr z drop down)

•Zadal požadavek,

•Zadal návrh

•Zadal příkaz (tj. změnil fázi na Standard)

•Schválil změnu (nebo zamítl požadavek, návrh)



Nastavení data platnosti změny při schválení

Příznakem 36 v doplňujícím nastavení globálního nastavení systému (SSNS) lze ovlivnit vyhodnocení data změny při schválení změny. Pokud je příznak nastaven na hodnotu 1, nelze schválit změnu s prošlým datem, tj. datum změny musí být větší nebo stejné jako je datum aktuální.





Postupy



Montážní kusovník

Na základě požadavků z implementací TPV2000Plus byla doplněna možnost tvorby montážního kusovníku. Jedná se o samostatnou, zcela nezávislou strukturu, tvořenou přiřazením libovolných vstupujících komponent do operace technologického postupu.

Nastavení použití montážního kusovníku lze provést pouze implementačně (tpv_config.montk = 1).

V TPV2000Plus lze tedy evidovat tři samostatné výrobkové struktury:

Konstrukční, Technologickou a Montážní.

Při zadání dialogu rozpadu lze zvolit, které struktury se má rozpad týkat. V případě porovnání rozpadů lze porovnat strukturu konstrukční, technologickou a montážní (pokud je nastaveno).





Ve výpisu komponent například na kartě položky lze též zvolit kusovník.





Tvorba montážního kusovníku

Zobrazit komponenty vstupující do operace (Objekt – Objekty postupu – Komponenty operace). Použít volby Přidat, Vložit, Smazat. Výběr položky dle identifikátoru nebo klíče

Dvojklik do pole Komponenta zobrazí dialog pro výběr položky

Dvojklik do jiného pole otevře postup pro příslušnou komponentu.

Komponenty lze též přetáhnout myší ze seznamu na kartě položky, z rozpisky, výběru vazeb, sumarizovaného výstupu (TPSU) nebo výstupu ve formě stromu (TPPS) nebo ze vstupujících komponent operace jiného postupu.



Tip:        Zobrazit rozpisku, Uspořádat vedle sebe. Označit jednu nebo více komponent, přetáhnout myší do vstupujících komponent do operace. V rozpisce lze jednoduše přejít na vyšší nebo nižší úroveň (pokud si to montážní struktura vyžaduje) a opět překopírovat myší příslušné komponenty z rozpisky vyšší nebo nižší úrovně do operace.

Obdobně lze pracovat s výpisem komponent ve formě stromu, nebo se seznamem položek na kartě položky.







Typové postupy

V rámci technologického se postupu lze odkazovat na operace speciálních typových postupů. Lze vytvořit odkaz do typového postupu na záhlaví operace, text, pomůcky, náčrt, rozměrový protokol a nástrojový list.

Toto řešení bylo do TPV2000Plus zavedeno na základě požadavku centrální změny údajů operace v typovém postupu. Údaje operací, vytvořené odkazem, lze upravit a změnovat pouze v typovém postupu. Změna se pak automaticky projeví i v postupech, odkud jsou údaje odkazovány. Řešení zároveň zohledňuje i časovou platnost odkazovaných údajů.

Použití typových postupů musí být nastaveno v rámci globálního nastavení systému (SSNS) příznakem 37, Používat typové postupy.

Typový postup musí mít v záhlaví postupu zaškrtnut příznak TP (Typový postup). Příznak lze nastavit ve výpisu technologických modifikací (TPTM). Pak lze při tvorbě postupu vytvořit odkaz na údaje takovéhoto postupu.





Vytvoření odkazu na operaci typového postupu



Odkaz na operaci typového postupu lze vytvořit přetažením operace myší z typového postupu do aktualizovaného postupu. Pokud je zdrojová operace součástí typového postupu, objeví se v PopUp menu navíc volby:



•Zkopírovat odkaz sem – umožní vložení odkazu před aktuální operaci

•Nahradit odkazem – provede náhradu operace nebo její části odkazem

•Zkopírovat odkaz na konec – umožní přidání odkazu za poslední operaci





Poté se objeví dialog pro specifikaci údajů, které se mají vytvořit odkazem.

Pro volby Zkopírovat odkaz sem nebo Zkopírovat odkaz na konec se provede po stisku OK vložení nebo přidání operace z typového postupu. Údaje, které byly zaškrtnuty, se vytvoří odkazem, nezaškrtnuté standardně kopií (je možné je v aktuálním postupu upravit).

Pro volbu Nahradit odkazem se v aktuální operaci nahradí odkazem pouze údaje, které jsou v dialogu zaškrtnuty a ostatní údaje se nezmění. Pomocí této volby je možné například do již vytvořené operace přidat odkaz na náčrt z určité operace typového postupu a na text operace z jiného postupu.





Zobrazení údajů operace, vytvořených odkazem

Údaje operace, vytvořené odkazem, jsou zobrazeny zelenou barvou barvu (tmavě zelená barva – standardní alternativa, světle zelená barva – nestandardní alternativa). U pomůcek je zeleně pouze pořadové číslo řádky. Text operace odkazem je zobrazen zeleně v samostatném okně.

V případě, že je text operace vytvořen odkazem, lze zároveň též psát do pole textu aktuální operace. V tiskové sestavě postupu se pak tento text objeví za textem, vytvořeným odkazem. Podobně lze též za pomůcky, vytvořené odkazem přidat další řádky pomůcek.

Na ukázce na následujícím obrázku jsou zobrazeny údaje operací, vytvořených odkazem, vyjma záhlaví operací 20 a 25.

Informaci o odkazech lze zobrazit pomocí Menu > Objekt > Objekty postupu > Odkazy na operace TP .



Dvojklikem lze pak otevřít příslušný typový postup.





Použití operace typového postupu

Menu > Funkce > Použití (Ctrl+F2) z pole Popis operace

Vyvolání funkce z pole Popis operace (u typového postupu) zobrazí použití operace nebo její části odkazem v jiných postupech.

Funkci Použití, kterou bylo možné kontextově volat pro pole Středisko, Pracoviště, NC program, Název pomůcky, lze nyní navíc volat i pro pole Popis operace.





Operační náčrty



Šablony

Šablony operačních náčrtů umožňují vytvořit nový náčrt výběrem z již připravené šablony. Šablony náčrtů lze zadat do operací určitého typového postupu. Klíč položky tohoto postupu musí být uvedena v nastavení systému (SSNS) v poli Šablona pro ON.

Do jedné nebo více operací tohoto postupu zadáte standardním způsobem operační náčrt, nastavíte editor náčrtů, velikost pracovní plochy a rozměry náčrtu pro tisk a zobrazení.

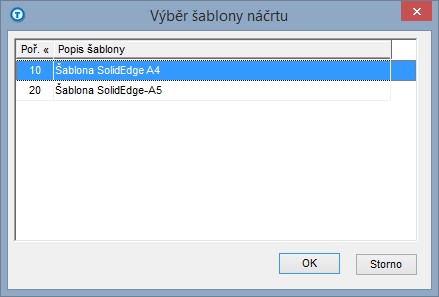

Při tvorbě náčrtu v jiných postupech se pak zobrazí dialog pro výběr šablony náčrtu. Pokud je v typovém postupu definována pouze jedna operace s náčrtem dialog se nezobrazí a vyvolá se přímo editor náčrtu s vybranou šablonou.





Nastavení pro  tisk a zobrazení

Na klik pravým tlačítkem myši do operačního náčrtu se zobrazí PopUp menu s následujícími volbami:

Kreslit náčrt – vyvolá editor náčrtu

Nastavit velikost pro tisk – nastaví velikost pro tisk dle aktuální velikosti náčrtu. Velikost je potřeba ověřit ve výstupní sestavě návodky.

Nastavit velikost pro prohlížení – nastaví velikost pro prohlížení dle aktuální velikosti náčrtu.

Dodržovat poměr – zamkne nebo odemkne dodržování poměru stran při změněn velikosti náčrtu.

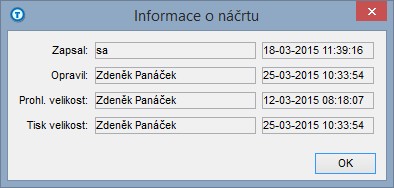

Další informace – zobrazí informace o uživateli, který aktualizoval náčrt, případně zadal nebo upravil velikost pro tisk a prohlížení.





Plánovací místa

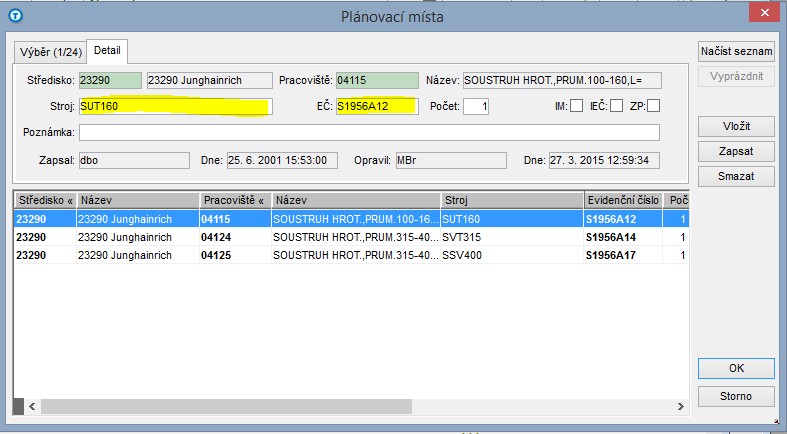

Navigace > Katalogy > Plánovací místa (KAPM)



Evidence plánovacích míst byla přepracována a doplněna o možnost zadání označení stroje a evidenčního čísla stroje.



Další údaje:

IM        implicitní plánovací místo. Po vyplnění pracovište v operaci postupu se dosadí středisko dle zaškrtnutého atributu IM

IEČ        implicitní evidenční číslo. Vyplní automaticky evidenční číslo stroje a stroj do příslušných atributů v záhlaví operace

Implementační poznámka:        Databázová tabulka tpv_plan_mista byla v rámci verze 15.10 vytvořena nově a je naplněna údaji z původní tabulky PLANOVACI_MISTA, společné se systémem Dimenze++. Tato tabulka již nebude nadále v TPV2000Plus využívána. Na implementacích se systémem Dimenze++ se středisko v technologických postupech nezadává, proto její naplnění není nutné. V případě, že by bylo i na implementaci s Dimenze++ požadováno zadávání střediska v operacích, musí se implementačně zajistit plnění tabulky tpv_plan_mista z odpovídajících datových struktur Dimenze++



Evidenční číslo stroje a stroj v  operaci

Evidenční číslo stroje lze zadat v záhlaví operace, standardně v Dalších údajích operace.

Po vyplnění Pracoviště a Střediska lze pomocí Drop Down výběru v atributu Evidenční číslo vybrat jak evidenční číslo tak označení stroje.

Dvojklikem do pole Evidenční číslo nebo volbou Funkce – Vybrat dle kontextu (F2) lze vyvolat výběr z tabulky plánovacích míst. Volbou OK dojde k přenosu vybraných údajů do operace, vyplní se pracoviště, středisko, evidenční číslo a stroj.



Pozorovací listy

Navigace >Technická příprava výroby > Postupy > Pozorovací listy (TPPP)



Pozorovací listy slouží pro evidenci snímků průběhu práce a uložení naměřených hodnot spotřeby času pro určité operace a pro vyhodnocení a porovnání naměřených hodnot vzhledem k normám spotřeby času zadaným v operacích technologických postupů.

Pozorovací listy jsou rozděleny do třech druhů

•Snímek průběhu operace

•Snímek pracovního dne jednotlivce

•Snímek pracovního dne čety



Popis činnosti

Před započetím vlastního měření vyplní uživatel hlavičku pozorovacího listu PL s prvotní informací (Identifikátor PL, položka, číslo operace). Informace, které je možno čerpat z technologických postupů jsou vyplněny automaticky.

Poté vytiskne prázdný pozorovací list a provede potřebná měření ve výrobě, která a ta si zaznamená a poté zadá do systému nebo zadá do systému přímo během měření

K pozorovacímu listu je možné připojit přílohy (video měření, fotografie apod.).

Pozorovací list je možné připojit do Workflow a v rámci pracovního toku a předat ke schválení, technologovi k úpravě norem spotřeby času v postupech apod.

V rámci výpisu pozorovacích listů jsou k dispozici hodnoty o průměru naměřených časů, rozdílu vzhledem k normě času v operaci, procentním rozdílu apod. Údaje lze exportovat například do Excelu k dalšímu vyhodnocení.



Popis jednotlivých pozorovacích listů



Hlavička PL



•Druh snímku - druh snímku (O-snímek průběhu operace, J-snímek jednotlivce, C-snímek čety)

•Druh požadavku – druh požadavku (normování, pareto, výroba)

•Stav – stav PL (H – schválený, O – oprava, P – prázdný, R – rozpracovaný)

•Datum – datum vložení PL

•ID snímku – ID pozorovacího listu (při zapnutí automatického číslování se generuje podle nastavení – viz tlačítko 3 tečky)





•Název – název PL

•Klíč PL – klíč pozorovacího listu

•Datum – datum PL

•Identifikace – číslo výkresu (výběr z položek v TPV)

•Název dílu – název položky (výběr z názvů položek v TPV)

•Klíč – klíč položky

•Alter. – zkrácený název alternativy

•Operace – číslo operace

•Pracoviště – číslo pracoviště pro zadanou operaci a položku

•Sublokace - např. sklad, obrobna, …

•NC program – číslo NC programu

•Sm.koef. – koeficient směnnosti

•KS – počet kusů

•Pracovníci – seznam pracovníků

•Naměřeno – naměřený čas

•TP – čas TP

•Rozdíl – naměřený čas mínus čas TP

•Autor - jméno autora snímku (viz funkce Autorizovat)

•Dne – datum autorizace

•Schválil – jméno technologa, který PL schválil

•Dne – datum schválení technologem

•Zapsal – jméno zapsal

•Dne - datum zápisu PL

•Opravil - jméno, kdo provedl opravu PL

•Dne – datum opravy



Snímek průběhu operace





•Činnosti – pozorované činnosti

•NČ - označení neproduktivní činnosti

•PP – počet pracovníků

•Náměr 1 až 5 – náměry (1,2,3,4,5) dle počtu vyplní normovač

•Průměr – průměrný čas z náměrů 1 až 5

•Rozdíl - rozdílový čas mezi max a min hodnotou náměrů 1 až 5

•Do TP – hodnota do TEPO = hodnota ve sloupci Průměr

•Poznámka – zápis poznámky

•Zapsal – jméno normovače

•Dne – datum zápisu

•Opravil – jméno opravil

•Dne - datum opravy

•Výsledný čas – jeho hodnota je rovna Suma TP * Sm.koef (tedy na obr.: 2:23:02 * 1,044 = 2:29:19)



Snímek pracovního dne jednotlivce



•Činnosti – pozorované činnosti

•Čas post. – postupný čas

•Čas jedn. – jednotlivý čas

•Poznámka – zápis poznámky

•Zapsal – jméno normovače

•Dne – datum zápisu

•Opravil – jméno opravil

•Dne - datum opravy



Snímek pracovního dne čety

•Činnosti – pozorované činnosti

•Pracovníci – čísla pracovníků oddělená čárkou!!!

•Od – doba trvání úkonu od

•Do - doba trvání úkonu do

•Čas prac. – čas práce jednoho pracovníka na úkonu

•Čas celk. - čas práce všech zúčastněných pracovníků na úkonu

•Poznámka – zápis poznámky

•Zapsal – jméno normovače

•Dne – datum zápisu

•Opravil – jméno opravil



Ovládání

Při zadávání časů ve tvaru hh:mm:ss lze použít místo dvojtečky též čárku nebo tečku a nuly se zadávat nemusí. Např. hodnotu 12:01:02 lze zadat jako 12,1,2. Hodnotu 00:07:05 lze zadat jako 7,5 nebo 7.5 nebo 7:05 -  nuly a dvojtečky se doplní automaticky.

Pro přechod na nový řádek lze místo příkazu Přidat z menu stisknout tlačítko Enter.



Prohlížení dokumentace TPV

Vzhledem ke změnové historii položek, odkazům na operace typových postupů apod. byla doplněna funkce Prohlížení dokumentace TPV (funkce vychází z dřívější funkce Struktura).

Prohlížení dokumentace TPV je přístupné z PopUp menu na pravé tlačítko myši z karty postupu, rozpisky, položky apod.

Jelikož vstupem pro prohlížení je vždy konkrétní referenční datum, funkce zobrazí relevantní data vzhledem k historii položek a odkazům na operace typových postupů, pokud jsou používány.

Dále lze tuto funkci použít pro prohlížení dokumentace TPV například na dílně apod., viz dále Uživatel Prohlížeč.



Práva

Uživatel Prohlížeč

Navigace > Správa systému > Profese a práva (SSAP)



Pokud je u dané profese zaškrtnut příznak Prohlížení dokumentace, zobrazí se uživateli s touto profesí v Navigaci pouze funkce pro prohlížení dokumentace. Nastavení ostatních práv se ignoruje.





Uživatel má tak k dispozici pouze funkce pro prohlížení dokumentace na základě zadaného data.





V závislosti na implementaci je někdy nutné nastavit, aby uživatel Prohlížeč viděl pouze schválenou dokumentaci a případně měl přístup pouze k určité kusovníkové struktuře.

Uvedenou funkci nastavíte v globálním nastavení systému, doplňující příznaky 39, 40. Tím lze omezit volby Výběr dokumentace a Kusovník v dialogu pro zadání parametrů rozpadu před vyvoláním Prohlížení dokumentace.







Práva pro aktualizaci změny

Navigace > Správa systému > Profese a práva (SSAP) > Práva pro > Změny ...





Do okna Práva pro změny pro danou profesi byla do spodního okna doplněna možnost nastavení přístupových práv vzhledem k fázi změny.



Práva pro aktualizaci rozpisky a postupu

Navigace > Správa systému  > Profese a práva (SSAP) > Práva pro > Rozpisky / Postupy > D,H,I





Do okna Práva pro rozpisku a Práva pro postupy pro danou profesi byla do spodního okna doplněna možnost nastavení přístupových práv podle postavení položky.



Dědění práv

Navigace > Správa systému  > Uživatelé (SSAU) > Přidat / Upravit

Při přidání uživatele nebo aktualizaci existujícího uživatele je nyní možné převzít práva od jiného uživatele jeho výběrem z rozbalovacího menu pod volbou Převzít práva od – viz obrázky níže:





Upozornění:        pokud je jak cílový tak vzorový uživatel zároveň i členem organizačních jednotek toku práce, přeberou se i tato práva.



Seznam typu Kalkulace

Navigace > Obecné funkce  > Seznam (OFSE)



Individuální ocenění pracovišť a materiálu

Menu > Funkce > Kalkulovat



V zadání parametrů kalkulace položek seznamu lze nyní použít individuální ocenění pracovišť a materiálů pro operace a rozpad položek seznamu.

Před zadáním ocenění pracovišť nebo materiálu se musí seznam nejprve poprvé zkalkulovat.





Po první kalkulaci tlačítka Pracoviště a Materiál zobrazí údaje s možností individuálního ocenění.





Dialog zobrazí všechna pracoviště, použitá v operacích rozpadu položek seznamu. V poli Sazba je zobrazena aktuální sazba pracoviště. Do pole Nová sazba lze napsat individuální sazbu, která se vezme v úvahu pro kalkulaci položek seznamu. Nové sazby jsou uloženy v rámci seznamu kalkulace a je možné je později opět použít nebo upravit.





Dialog pro ocenění materiálů zobrazí všechny materiály, použité v rozpadu položek seznamu. V poli Cena je zobrazena aktuální cena materiálu. Do pole Nová cena lze napsat individuální cenu, která se vezme v úvahu pro kalkulaci položek seznamu. Nové ceny jsou uloženy v rámci seznamu kalkulace a je možné je později opět použít nebo upravit



Import položek seznamu kalkulace

Menu > Funkce > Import položek seznamu kalkulace

Zobrazí dialog pro výběr souboru xls, který obsahuje identifikátor položky ve sloupci A (položka.alter_nazev) a množství ve sloupci B. Z tohoto souboru jsou poté naimportovány položky seznamu kalkulace.

Položky seznamu kalkulace lze též přenést pomocí metody Drag and Drop z označených záznamů v kartě položky přetažením do seznamu položek kalkulace.



Výroba



Evidence zmetků

Menu > Funkce > Evidovat zmetky





Do okna Evidence zmetků bylo doplněno tlačítko Přílohy pro možnost vyvolání správy příloh. Dále byla doplněna možnost zavolat správu příloh též do menu (Objekt – Přílohy) a možnost zobrazit přílohy do menu (Funkce – Zobrazit přílohy).

Dále bylo do okna Evidence zmetků doplněno pole Nápravná opatření a pole % obrobitelnosti. Do okna seznamu byla doplněna pole Externí viník a pole Příznaky (důvody vzniku zmetků).

Do záložky Viníci okna Historie evidence zmetků byla doplněno pole Externí viník a pole Příznaky (důvody vzniku zmetků).



Historie evidence zmetků

Navigace > Výroba > Výrobní příkaz > Historie evidence zmetků (VYZM)





Do historie evidence zmetků byla doplněna ikonu sponka pro zadání a zobrazení přílohy. Rovněž byla tato ikona doplněna do záložek Evidence zmetků v záhlaví a operacích výrobního příkazu. Na double click myší se pak vyvolá funkce – Zobrazit přílohy.

Dále bylo do historie evidence zmetků doplněno pole Nápravná opatření.

Dále byla doplněna možnost zavolat správu příloh též z menu (Objekt – Přílohy) a možnost zobrazit přílohy z menu (Funkce – Zobrazit přílohy).

Do záložky Viníci v historii evidence zmetků byla doplněna pole Externí viník a pole Příznaky.





Implementace



Rozšíření možností obecného výběru

Obecný výběr lze nyní propojit s určitým řádkem v jiném objektu. Lze tak například propojit řádek seznamu typu kalkulace s určitým obecným výběrem, který zobrazuje uživatelské výstupní sestavy. Následující příklad uvádí nastavení tohoto propojení.



Příklad definice obecného výběru

Výstupní sestavy kalkulace jsou řešeny pomocí definice Obecného výběru, kde je možné k danému záznamu vytvořit více záložek s výstupními sestavami. Nejprve se musí nadefinovat obecný výběr pro objekt Seznam kalkulace. Jako argument bude použit Klíč seznamu.

Navigace > Obecné funkce > Obecný výběr > Definovat (OFDV)





Po zadání parametrů obecného se přejde do definice hlavních a dalších záložek.





Po uložení jsou datová okna uložena jako šablony a lze je přes pravou myš vybrat a upravit v PowerBuilderu. Jednoduché úpravy lze dělat volbou Ovládání – Vzhled.

Další záložku lze přidat klikem pravé myši do oblasti záložek a volbou Přidat záložku. Pro zadání datového výpisu do této záložky se už postupuje dle zobrazeného návodu.





Takto lze přidat N dalších záložek s výstupními sestavami kalkulace, které budou mít jako parametr klíč seznamu.



Příklad propojení výstupních sestav kalkulace se seznamem kalkulace

Vyvolání výstupní sestavy přímo ze seznamu kalkulace, je řešeno přes pravé tlačítko myši, například kliknutím do záložky Detail v seznamu kalkulace. Propojení se nedefinuje pomocí tabulky tpv_obecny_vyber_dw_nabidka.





Dataobject je název datového okna, ze kterého se má vyvolat požadovaný obecný výběr. V tomto případě název detailu seznamu kalkulace

Nazev je název, který se objeví v menu na pravé tlačítko myši

Klic_obecny_vyber_sest je klíč obecného výběr se záložkami výstupů kalkulace, vytvořeného v předešlém kroku.

Pokud je nadefinováno, uživatel může přímo ze seznamu kalkulace otevřít příslušné výstupní sestavy, vytvořené v záložkách obecného výběru.



---

Další odkazy:



Vyhledávání, filtrování

Klávesové zkratky

Kontextové menu

Chybová hlášení



Technická podpora

Kontakty



Copyright © BB consult engineering s.r.o. 1998-2025.

All Rights Reserved.
