V11.10 (110505)
Verze_Aktualni_Verze_Novinky_V1110
Contents
Obsah
Obecné
Kompilace v novém vývojovém prostředí PB11.5
Upravené uživatelské rozhraní
Připojení k databázi
OLE DB
ODBC
Dialog připojen
Přihlašování „dvojkového“ uživatele
Upozornění
Nápověda pro aktuální okno
Vzájemné spouštění modulů
Otevření více modifikací stejné rozpisky a postupu
Seznamy, volba Obnovi
Kopie objektu - nastavení barvy
Konstruktér
Konstrukčně- technologický kusovník
Princip funkčnosti K-T kusovníku v TPV2000Plus
Postavení – příznak Technologická položka
Nastavení práce s KT kusovníkem
Výběr alternativ pro rozpad
Výběr prořezu
Otevření rozpisky
Hromadná záměna vazeb
Skladová evidence TPV2000Plus
Změna velikosti okna pro skladový pohyb
Vyvolání formuláře navrácení z jiných formulářů
Hromadná filtrace u formuláře navrácení
Úprava formuláře Historie skladových pohybů
Technolog
Pracoviště
Hromadná záměna operací
Zobrazení delších řádků operačních textů ve výpisu postupu
Otevření postupu – index postupu
Přiřazení komponent do operací
Normování NORTNS
Manažer zakázek
Otevření seznamu
Výběr zakázek
Aktualizace zakázky
Dialog rozpuštění do výroby TPV2000Plus
Výroba TPV2000Plus
Aktualizace záhlaví VP
Administrátor
Autorizace skladů
Nastavení systému
Komunikace s CAD
C2TPV
Změna velikosti oken
Nastavení, záložka Pole
Zobrazení údajů importu
SE2TPV
Zadání implicitní změny přenosu
Generování čísla výkresu
Přenos názvu modifikace a přídavného textu
Možnost zadat typ dokumentace D++ a list
Chyby
Implementace
Obecné
Kompilace v novém vývojovém prostředí PB11.5
Upravené uživatelské rozhraní
▪Nové ikony
▪Nápovědy na datová pole (tool tips)
▪Zobrazení … ve výpisech typu mřížka (grid)
▪Další „kosmetické úpravy“
Připojení k databázi
Preferované připojení přes OLE DB. Možnost připojení přes ODBC.
OLE DB
Nutnost zadat do bbtpv.ini pouze server – DataSource
[database]
DBMS=OLE DB
dbParm=PROVIDER='SQLOLEDB',DataSource='S01',DisableBind=0, DateTimeFormat = ' \''mmm d yyyy \'' '
ODBC
Nutnost vytvořit DSN soubor, ve kterém zadat pouze server (případně další parametry ANSI nulls apod.) Nezadávat do DSN souboru UID ani PWD.
[database]
DBMS=ODBC
dbParm=ConnectString='FileDSN=C:\BBconsult\Tpv2000\TPV2000.dsn', DisableBind=1, DateTime = ' \''mmm d yyyy \'' '
Dialog připojení
Možnost zaškrtnout Důvěryhodné připojení (Integrované) nebo Pamatovat heslo, pokud se přistupuje k databázi explicitně zadaným jménem a heslem.
Možnost odškrtnout Důvěryhodné připojení a Pamatovat heslo v sekci Připojení v Možnostech každého modulu. Nutnost volit Uložit (ne pouze OK).
Přihlašování „dvojkového“ uživatele
Pokud je na konci jména, pod kterým se uživatel přihlašuje do databáze uveden znak 2, systém vyhodnotí přihlášení speciálním způsobem a namapuje tohoto uživatele na odpovídajícího doménového uživatele.
Záměr je následující:
Uživatelé prioritně pracují na lokální síti v podniku v rámci domény. V katalogu uživatelů TPV2000Plus jsou uvedeni pouze tito doménoví uživatelé. Při přihlášení do TPV2000Plus mají zaškrtnuto Důvěryhodné připojení
Pokud chce některý z uživatelů přistupovat do TPV2000Plus vzdáleným přístupem, kde nemá možnost se přihlásit do domény, je postup následující:
Vytvoří se uživatel stejného jména se znakem 2 na konci, například pro BB\JTr to bude JTr2
▪Tomuto dvojkovému uživateli se přiřadí pouze přístup do databáze master, nebude mít přístup k databázím TPV2000Plus
▪Pak je nutné ve volbě Securables v Properies uživatele JTr2 přiřadit pomocí tlačítka Search odpovídající doménový login, tedy například BB\JTr.
▪V záložce Explicit je nutné pro odpovídajícího doménového uživatele zaškrtnout volbu Gran pro řádek Impersonate.
Pokud se uživatel přihlásí zadáním “dvojkového” jména, automaticky se mu přiřadí jeho doménový účet a pracuje v rámci TPV pod tímto účtem, tedy JTr2 bude v evidován v TPV2000Plus jako BB\JTr.
Uživatel je tedy evidován v rámci TPV2000Plus pod stejným ID, tj. ve workflow pod stejným členem OJ, při odvádění práce pod jedním stejným pracovníkem atd.
Upozornění
Jméno se znakem 2 na konci je vyhrazeno pro uvedené chování. Jinak nedoporučujeme uživatelské jméno se znakem 2 na konci používat.
Nápověda pro aktuální okno
>> Nápověda > Vyhledat
Volbou Shift+F1 lze zobrazit nápovědu pro aktuální okno. Pokud se nenalezne, nastaví se nápověda na hlavní stránku. Klávesovou zkratku Shift+F1 lze použít i z modálních oken, jako jsou například Katalogy nebo Modifikace.

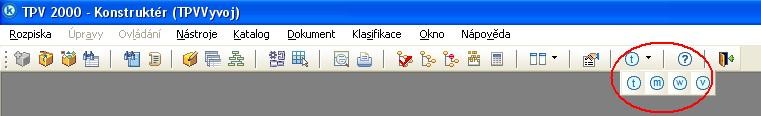

Vzájemné spouštění modulů
>> Rozpiska/Postup/Zakázka/Tok práce > Modul
Do modulů Konstruktér, Technolog, Manažer, Tok práce, Výroba bylo do prvního menu těchto modulů doplněno podmenu Modul. Z tohoto podmenu lze volat ostatní moduly.
V horním řádku ikon byl před ikonu nápovědy doplněn výběr ikon těchto modulů.

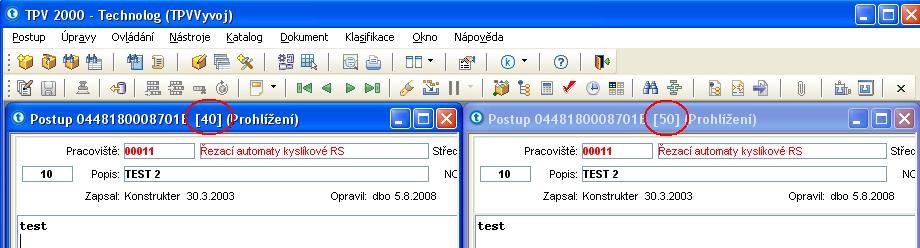

Otevření více modifikací stejné rozpisky a postupu
>> Rozpiska/Postup > Modifikace
Možnost otevřít více libovolných modifikaci rozpisky a postupu pro stejnou položku a případně alternativu postupu najednou. Jinou modifikaci lze otevřít z historie modifikací (F3) nebo z výběru položek a postupů.
Do režimu aktualizace lze přepnout pouze jednu z otevřených modifikací pro stejný postup nebo rozpisku. Kopírovat operace a komponenty myší lze i z jiné modifikace téže rozpisky nebo postupu.

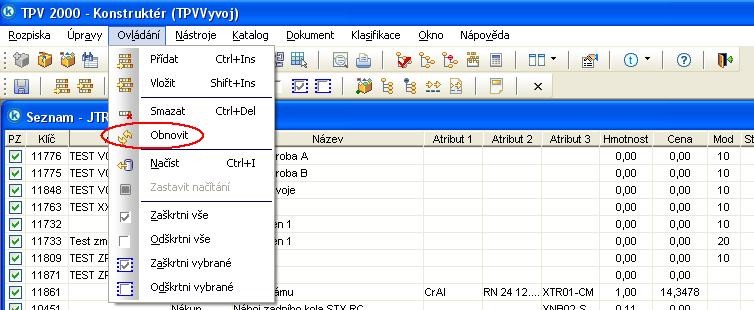

Seznamy, volba Obnovit
>> Ovládání > Obnovit
Použitím této volby lze obnovit aktuální seznam pro rozpisky, postupy, vazby nebo operace pro platnost k poslední modifikaci rozpisky nebo postupu.
Použití: Po provedení hromadné akce formou změny například pro seznam vazeb nebo operací dojde k omezení platnosti příslušných záznamů.
Pokud je potřeba stejný seznam opět použít k další hromadné akci, je nutné před tím provést jeho obnovení pro poslední modifikace.
Tato volba je také součástí druhého kroku průvodce hromadných akcí – tlačítko Obnovit.
Kopie objektu - nastavení barvy
Pro výrazné odlišení režimu kopie objektu od jeho zadávání byla zvolena změna barvy formuláře.
V oknech pro výběr a aktualizaci je nyní možné pro kopii nastavit barvu pozadí okna detailu v souboru bbtpv.ini v sekci [Aktuální nastavení] klíčovým slovem KopieBarvaDW .
Příklad: Pokud chceme, aby barva okna detailu v oknech Výběr, seznam, detail byla světle fialová, zadáme do bbtpv.ini v sekci aktuální nastaveni řádek:
[Aktualni nastaveni]
KopieBarvaDW = 16759295
Konstruktér
Konstrukčně- technologický kusovník
Princip funkčnosti K-T kusovníku v TPV2000Plus
Do TPV2000Plus byla v rámci verze 11.10 naimplementována možnost evidovat zvlášť konstrukční a technologický kusovník. Ke stávajícímu kusovníku, který je chápán jako technologický, přibývá samostatná evidence konstrukčního kusovníku.
Použití samostatné evidence konstrukčního a technologického kusovníku je určeno pro složitější montážní celky, kdy struktura konstrukčního kusovníku neodpovídá požadavků montáže a je nutné tuto strukturu upravit, případně doplnit o
další montážní podskupiny, v rámci nichž jsou kompletovány komponenty z různých konstrukčních sestav.
Konstrukční kusovník je primárně plněn z CAD (moduly C2T a SE2T), ale existuje též možnost jej zadávat v TPV2000Plus i ručně. Při schválení konstrukční rozpisky do stavu K – schváleno konstruktérem se přenese příslušná úroveň (rozpiska)
z konstrukčního kusovníku do kusovníku technologického. Pak může technolog s touto strukturou pracovat pomocí standardní aktualizace rozpisek a upravit ji vzhledem k požadavkům montáže.
Původní stav odpovídající CAD je uchován v konstrukčním kusovníku.
Technolog má možnost:
▪přidávat další technologické materiály do příslušné technologické rozpisky
▪vytvořit položku pro speciální technologickou sestavu (bezvýkresová položka, montážní položka)
▪přesunout konstrukční komponentu na určité pozici ze sestavy, kde byla použita konstruktérem do jiné sestavy pro jinou položku (ať už technologickou nebo konstrukční), přičemž se v systému pamatuje, ze které konstrukční sestavy byla tato komponenta přesunuta.
Při realizaci konstrukční změny proběhne úprava nejprve v konstrukčním kusovníku (přenosem z CAD) a po schválení do stavu K jsou příslušné úpravy promítnuty i do kusovníku technologického. Pokud byly některé komponenty technologem přesunuty do jiných sestav nebo technologických montážních položek, systém zavede příslušnou změnu i k těmto dalším položkám a dle definovaných pravidel realizuje změnu komponenty nebo množství apod. i v těchto položkách.
Podmínkou výše uvedené chování systému je dodržovat při realizaci změn v konstrukčním kusovníku číslování pozic vzhledem k časové ose.
Při nastavení systému pro práci s K-T kusovníkem přibývají do systému další funkce, jako například:
▪možnost zobrazit jak konstrukční rozpisku, tak technologickou rozpisku pro příslušnou položku
▪při zadávání parametrů rozpadu zvolit zda se rozpad týká konstrukčního nebo technologického kusovníku
▪porovnat konstrukční a technologický kusovník pro stejnou položku
▪zobrazit informace o použití pozice v technologickém kusovníku a naopak
Popis K-T kusovníku není součástí tohoto dokumentu. Tato funkčnost je v současnosti implementována u některých zákazníků a předpokládáme ještě další úpravy, dle požadavků implementací.
Její zavedení u stávajících zákazníků je možné pouze v součinnosti s implementátorem TPV2000Plus.
Postavení – příznak Technologická položka
>> Katalog > Postavení
Pokud je tento příznak nastaven, je u položky tohoto postavení evidován pouze technologický kusovník.
Nastavení práce s KT kusovníkem
>> Administrátor > Nastavit > Systém > zaškrtnuto KT kusovník
Technologická pozice od – číslo pozice, od které se zadávají komponenty, doplněné technologem
Výběr alternativ pro rozpad
>> Dokument
Při zadání položky nebo položek rozpadu je možné volbou Alternativy vyvolat dialog pro definici alternativ postupů pro zadanou položku rozpadu a její nižší komponenty. Do dialogu byla doplněna možnost zadat implicitní alternativu, kterou lze volbou Nastavit aplikovat pro všechny zobrazené položky. Nastavení se provede pouze v případě, že pro příslušnou položku zadaná alternativa existuje.

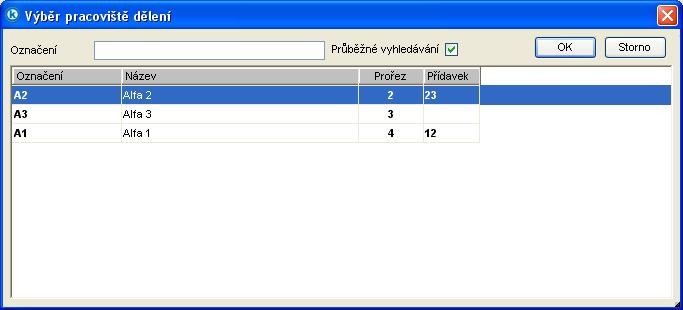

Výběr prořezu
Rozbalovací okno pro výběr pracoviště dělení je nyní tříděno vzestupně dle hodnoty prořezu, nikoliv dle označení pracoviště dělení.

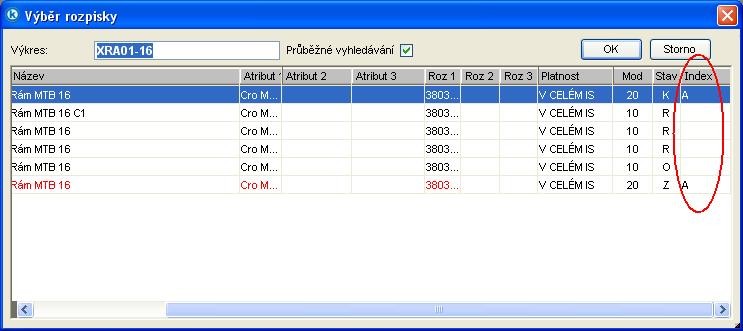

Otevření rozpisky
>> Rozpiska > Otevřít
Do okna pro výběr rozpisky bylo doplněno pole Index výkresu.

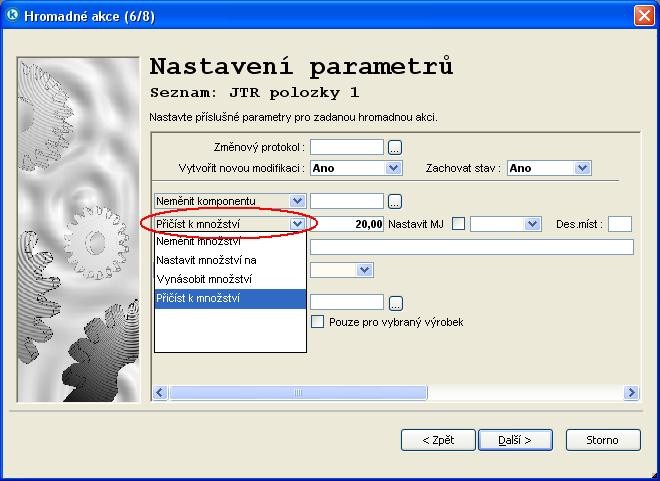

Hromadná záměna vazeb
>> Nástroje > Hromadné akce > Záměna vazeb > Nastavení parametrů
V rozbalovacím okně pro zadání množství přibyla možnost přičíst nebo odečíst zadanou hodnotu k množství – Přičíst k množství. Záporná hodnota množství se odečítá a kladná se přičítá.
Skladová evidence TPV2000Plus

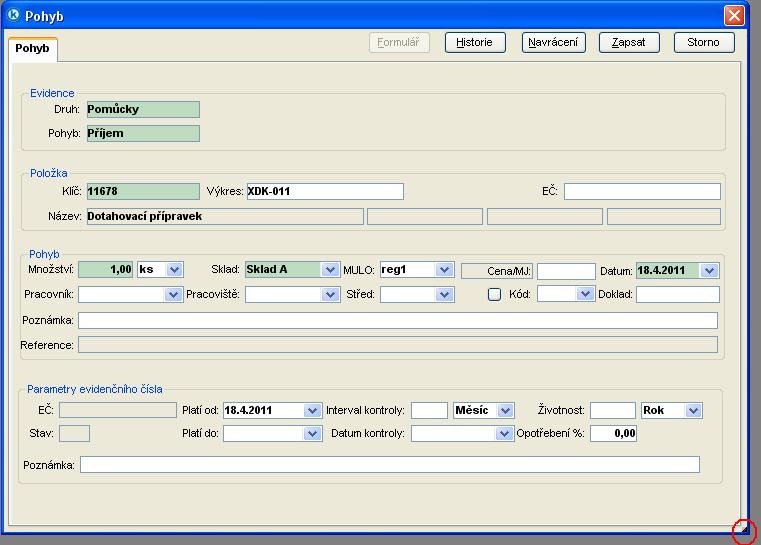

Změna velikosti okna pro skladový pohyb
>> Rozpiska > Evidence > Pohyb
Doplněna možnost změnit velikost okna Pohyb.

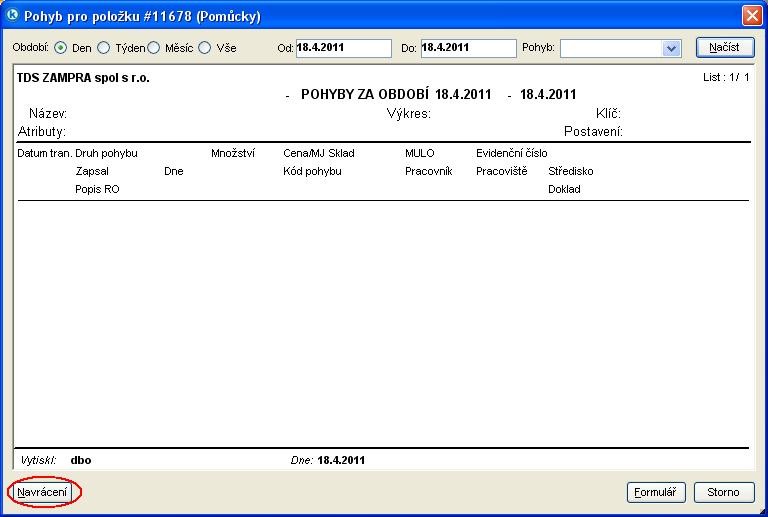

Vyvolání formuláře navrácení z jiných formulářů
>> Rozpiska > Evidence > Přehled, Historie, Pohyb
Do oken Evidence položek, Historie a Pohyb bylo doplněno tlačítko Navrácení s možností vyvolání uvedené funkce.

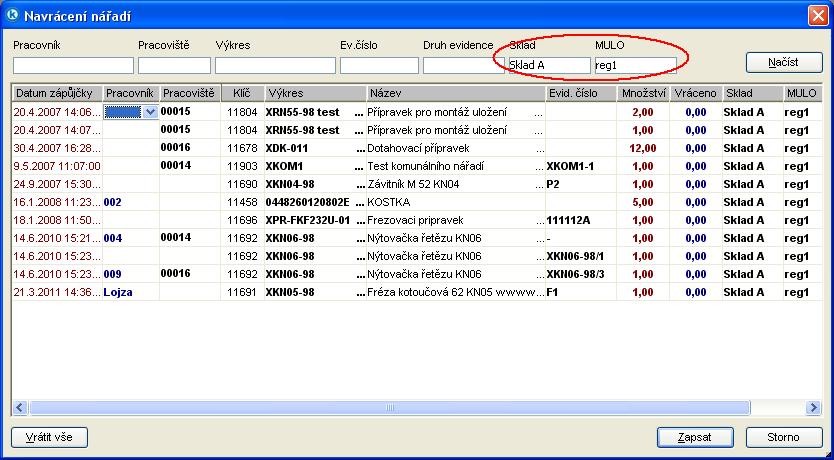

Hromadná filtrace u formuláře navrácení
>> Rozpiska > Evidence > Navrácení
Do prvního řádku pro zadání filtrace u formuláře Navrácení nářadí byla doplněna pole Sklad a MULO.
Tlačítko Vrátit vše – pro všechny řádky formuláře zapíše do množství vrácené hodnoty ze sloupce množství půjčené a množství půjčené vynuluje.

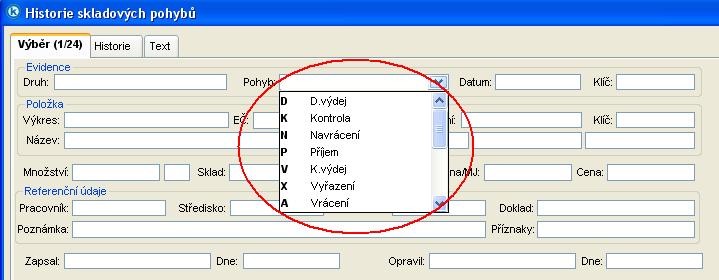

Úprava formuláře Historie skladových pohybů
>> Rozpiska > Evidence > Historie
Ve formuláři Výběr historie skladových pohybů byl pro pole Pohyb doplněn rozbalovací seznam.
Technolog

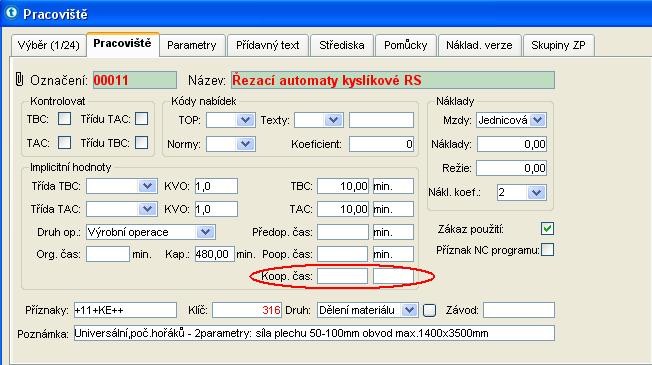

Pracoviště
>> Katalog > Pracoviště
Do katalogu pracovišť bylo doplněno pole Implicitní čas kooperace včetně jednotky času. Při použití pracoviště se zadaný čas přenese do času kooperace příslušné operace.

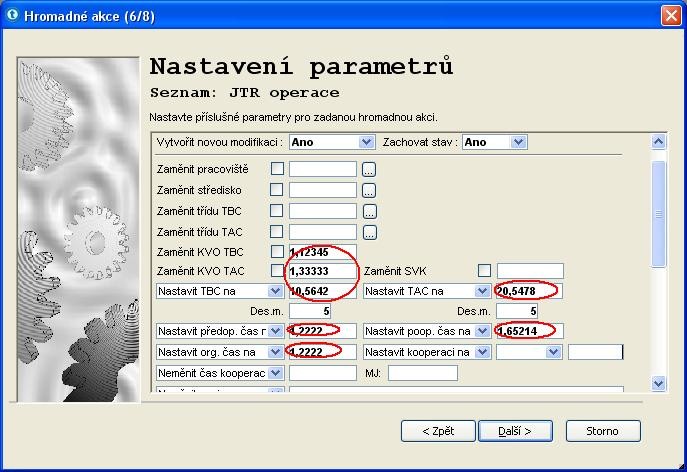

Hromadná záměna operací
>> Nástroje > Hromadné akce > Záměna operací
Počet desetinných míst u zadávaných časů a KVO operací byl rozšířen na 5 míst v souladu s rozšířením příslušných atributů v operaci v minulé verzi.

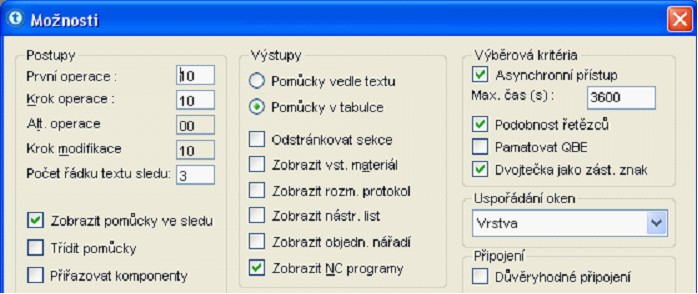

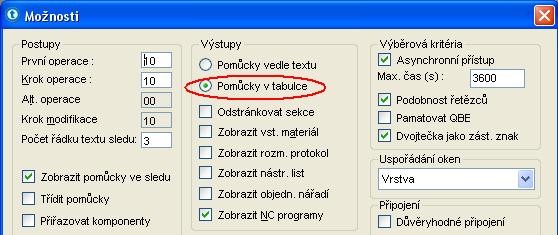

Zobrazení delších řádků operačních textů ve výpisu postupu
>> Dokument > Postup
Při volbě výpisu pomůcek v tabulce ve výstupní sestavě postupu, a pokud je v rámci implementace používán operační text s řádky delšími jak 64 znaků, zobrazuje se nyní text operace až do šířky celé stránky (není odříznut),
Příslušné nastavení má vliv i na zobrazení postupu v modulu Konstruktér.
Otevření postupu – index postupu
>> Postup > Otevřít
Do okna pro otevření postupu byl doplněn Index postupu.

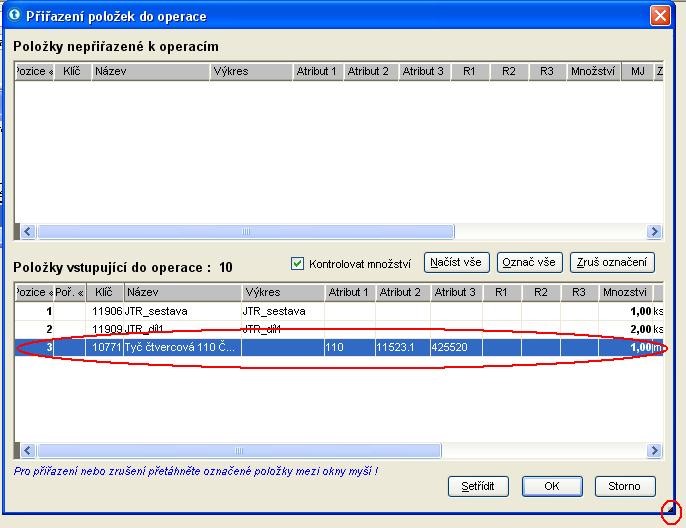

Přiřazení komponent do operací
>> Nástroje > Přiřadit komponenty
Byla doplněna možnost změnit velikost okna Přiřazení položek do operace.
Nově přiřazené komponenty jsou po přesunutí do spodní části označeny pro snadnější orientaci.
Normování NORTNS
>> Nástroje > Normovat, činnost $2 > Normování Nortns
Od verze 11.10 systém eviduje jako identifikátor postupky v rámci databáze Nortns klíč operace, nikoliv číslo výkresu, alternativu a číslo operace. Pokud je k dané operaci přiřazena postupka s jiným identifikátorem než je klíč operace,
systém po volbě Normovat provede přímo v databázi Nortns kopii postupky s původním identifikátorem pod nový identifikátor. Tato úprava vede k odstranění chyby, kdy po kopii operace do jiného postupu, zůstala k operaci přiřazená stejná postupka.
Při úpravě a přepočtu této postupky v Nortns pak došlo k chybě, kdy původní hodnoty normování nebyly v rámci Nortns uchovány.
Poznámky:
Pracuje pouze se síťovou verzí NORTNS, tj. s tabulkami posky_s (navíc atributy idvyk a stavpo oproti lokální verzi) a cinnz_s a ne s lokálními posky a cinno
V DSN ODBC NORTNS a NORTNS_sit zaškrtnouto v Options NULL a Deleted (nenačítají se zrušené záznamy)
Pokud je instalováno na síti pro více uživatelů (atribut scesta.sc <> "") připojuje se k ostrým tabulkám pro kopii (posky_s, cinno_s) pomocí ODBC NORTNS_sit a ke komunikačním, umístěným na lokálním PC přes ODBC NORTNS
Pokud je klic_operace <> načtené cinno z tpv_vyknor.vysledek4, udělá se kopie záznamů v posky_s a cinno_s pro klic_operace. Tím je zajištěno uložení postupky ke správnému ID operace, kdykoliv se z TPV vyvolá normování NORTNS
Manažer zakázek

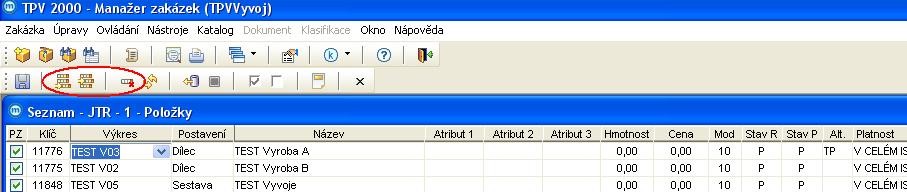

Otevření seznamu
>> Zakázka > Seznam
Možnost aktualizovat seznamy a seznam zakázek
▪Přidat – přidání dalšího řádku do seznamu na jeho konec
▪Vložit – vložení řádku do seznamu za aktuální řádek
▪Smazat – smazání aktuálního řádku seznamu

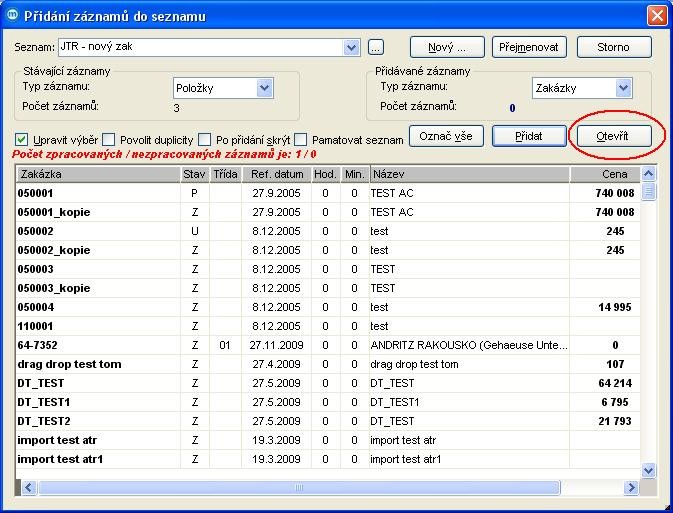

Výběr zakázek
>> Zakázka > Vybrat > Načíst > Pravé tlačítko myši > Přidat do seznamu
Bylo zprovozněno tlačítko Otevřít.
Aktualizace zakázky
>> Zakázka > Otevřít
Byl doplněn sloupec příznak finálu zakázky jako zaškrtávací pole. Sloupec slouží pro evidenci výstupní položky zakázky pro potřeby modulu Výroba TPV2000Plus, v případě, že jsou položky zakázky rozpouštěny do výroby postupně od nižších celků k vyšším.

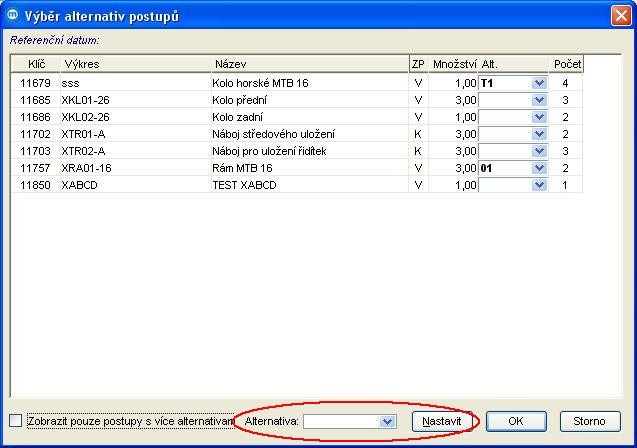

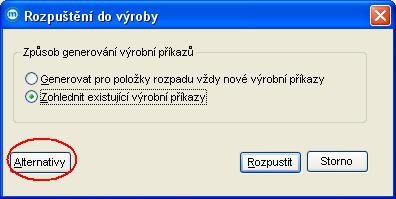

Dialog rozpuštění do výroby TPV2000Plus
>> Nástroje > Rozpustit do výroby
Do dialogu Rozpuštění do výroby bylo přidáno tlačítko Alternativy.
Po jeho stisknutí se vyvolá okno Výběr alternativ postupů (stejně jako v zadání položky rozpadu v modulu Konstruktér).
Alternativu lze zadávat ručně pro každý řádek, nebo existuje možnost zadat alternativu do pole Alternativa a stiskem tlačítka Nastavit se provede její hromadné nastavení pro všechny výkresy, pro něž je tato zadaná alternativa definována.
Výroba TPV2000Plus

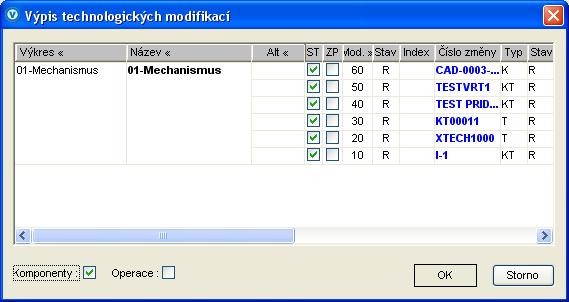

Aktualizace záhlaví VP
>> Nástroje > Aktualizovat z TPV
Pro aktualizaci záhlaví výrobního příkazu bylo do menu Nástroje doplněno podmenu Aktualizovat z TPV…. Po jeho vyvolání se zobrazí výpis technologických modifikací pro danou položku výrobního příkazu a různé alternativy postupu.
Poté je třeba označit modifikaci a zaškrtnout pole Komponenty a/nebo Operace. Po stisknutí tlačítka OK dojde k aktualizaci komponent a/nebo operací daného výrobního příkazu z TPV.
Administrátor

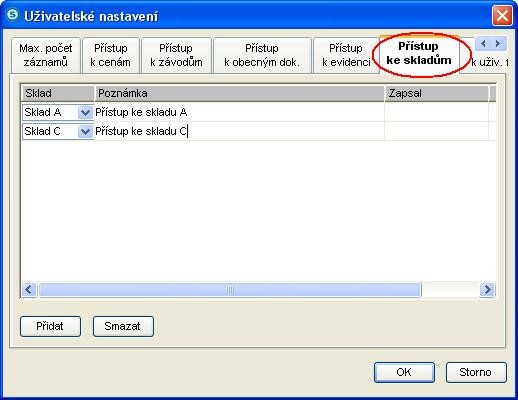

Autorizace skladů
>> Správa > Aktualizace uživatelů > Nastavení
V nastavení uživatele v modulu Administrátor přibyla nová záložka Přístup ke skladům. Pomocí této funkce lze omezit práva uživatele k provádění skladových pohybů pouze pro určité sklady.
Pokud má uživatel nastaveno právo ke skaldovým pohybům a omezení není uvedeno, může používat všechny sklady.
Nastavení systému
>> Nastavit > Systém
▪KT kusovník - pokud je zaškrtnuto, je používán jak konstrukční tak technologický kusovník.
▪Technologická pozice od – globální číslo pozice, od které se zadávají komponenty, doplněné do kusovníku technologem
Komunikace s CAD
C2TPV
Změna velikosti oken
U oken pro nastavení a výběr importu lze měnit jejich velikost.
Nastavení, záložka Pole
Doplněna možnost zadat poznámku.
Zobrazení údajů importu
Aktuální řádek je označen
Doplněna pole Typ a List pro zadání Typu dokumentace a Listu při spolupráci s IS Dimenze++
Přibylo pole Název změny a Popis změny, které slouží pro import názvu změny – modifikace příslušné položky a pro import přídavného textu modifikace.
SE2TPV

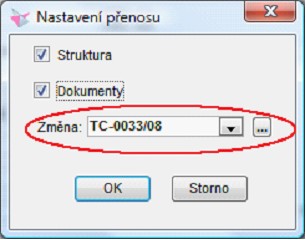

Zadání implicitní změny přenosu
V dialogu přenosu je možné zadat implicitní změnu, pod níž se založí nové konstrukční modifikace pro přenášené položky (tj. položky, reprezentované žlutou tečkou v identifikační ikoně).
Implicitní změnu přenosu není nutné zadávat v případech pro:
▪Nové položky a jejich první modifikace, pokud se zakládají k implicitní (prvotní) změně, zadané v globálním nastavení systému)
▪Položky, které mají v SE2TPV na kartě položky přímo uvedeno číslo změny
▪Je-li nastaveno automatické číslování konstrukčních změn
Použití implicitní změny přenosu odstraňuje nutnost evidovat u každé položky společně s indexem změny i číslo změny (pokud neplatí výše uvedené případy). Implicitní změna přenosu se při opětně vyvolaném přenosu pamatuje.

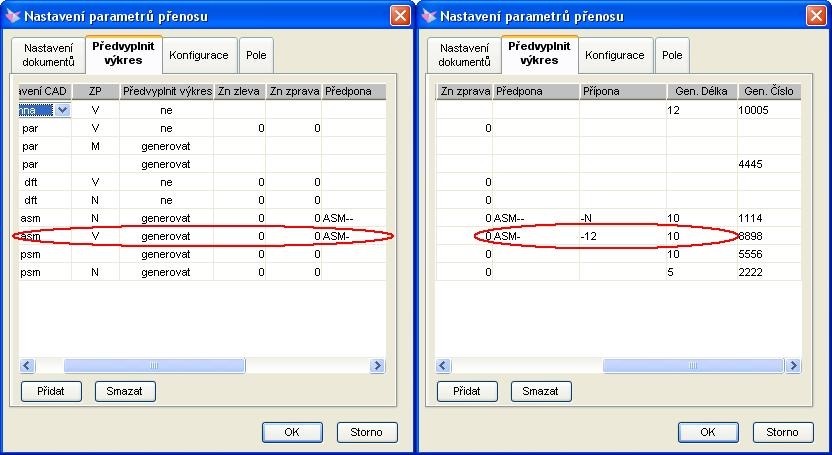

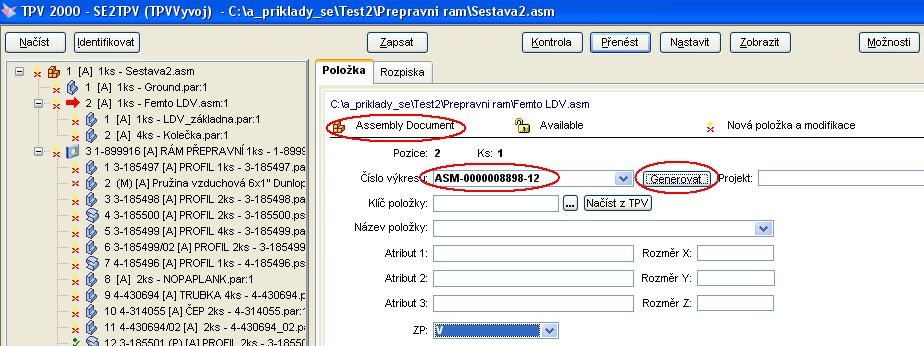

Generování čísla výkresu
Pokud je nastaveno k dané položce generování identifikátoru výkresu (Document number), je možné volbou Generovat nechat systémem tento identifikátor dle zadaných pravidel vytvořit. Generování lze nastavit různě pro typ souboru (ASM, PAR, PSM) a případně pro příznak způsobu pořízení nebo stejně pro všechny typy souborů.
Např. pro Postavení CAD = asm a způsobu pořízení ZP = V je ve sloupci Předvyplnit výkres zadáno Generovat. Generované číslo výkresu je pak sestaveno podle zadané Předpony (ASM-), Připony (-12), Délky (10) a poslední hodnoty generovaného čísla + 1 (Gen. Ćíslo = 8898).
Hodnota generovaného čísla výkresu je tedy ASM-0000008898-12.

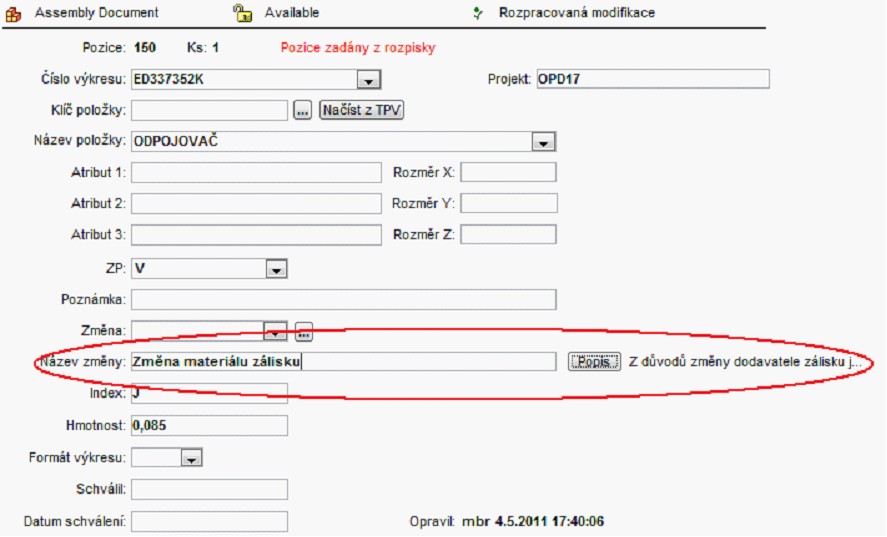

Přenos názvu modifikace a přídavného textu
Na kartu položky bylo doplněno pole Název změny, kde lze zadat znakový řetězec, který bude přenesen do názvu modifikace příslušné rozpisky a 200 znaků dlouhý popis, který bude přenesen do přídavného textu modifikace rozpisky.
Možnost zadat typ dokumentace D++ a list
Na kartu položky byla doplněna pole Typ dokumentace a List. Pokud je některé z uvedených polí zadáno, má přednost před nastavenými implicitními hodnotami typu dokumentace a listu pro daný typ položky.
Používá se při spolupráci s Digitálním archivem systému Dimenze++.
Chyby
▪Záměna operací, pomůcky se číslují od 1 nikoliv od 0
▪Kontrola rozpisky při schválení – nešlo schválit, pokud byl rozpracovaný postup pro aktuální položku a hlášení 204 bylo nastaveno jako chyba (červená hláška).
▪Otevření rozpisky nebo postupu na dvojklik ze záložek Rozpisky, Postupy při vyvolání. Změny z výběru modifikace postupu nebo rozpisky.
▪Založení alternativy operace se stejným jménem jako má alternativa postupu
▪C2T- při importu z textového souboru došlo k chybě, pokud v textovém poli byl zadán znak oddělovače, přestože textové pole bylo uzavřeno v uvozovkách (nebo v jiném znaku omezovače textových polí), ve kterých se může vyskytnout oddělovač polí
Implementace
▪Možnost používat pole polozka.tpv_popis, varchar(200) při spolupráci s Dimenze++ (nutné doplnění tpv_popis do datových oken d_vtp_polozka_akt, d_pol_bez_dim_akt, d_vtp_polozka, d_wcre_res_detail).
▪Bylo doplněno 6 uživatelských polí do view vwf_krok_toku_dok, aby se mohla použít pro zobrazení v okně Pracovní úkoly v sekci Pracovní tok. To samé i v Úkolech toku.
▪Doplněn správný klíč operace do eventu post_hz_update procedury up_BB_seznam_ZamenaPracoviste_akce
Další odkazy:
Copyright © BB consult engineering s.r.o. 1998-2025.
All Rights Reserved.
