YB-Řezání kyslíkem
Instalace_Subsystemy_Normovani_PONORKA_Napoveda_YB
Contents
Čas potřebný na řezání kyslíkem závisí výrazně na způsobu manipulace s materiálem. V konkrétních podmínkách bude vyjádřen pomocí podnikových
koeficientů KA a KB. Rovněž řezání na automatech nebo plazmou je nutné upravit pomocí opravných koeficientů.
Příklad 1:
Z plechu tlustého 20 mm vypálit obdélník 280 x 350 mm. Délka řezu v cm je 2 * 28 + 2 * 35 = 56 + 70 = 126
DAV: |
1 |
počet kusů ve výrobní dávce |
PROT: |
0 |
otvor se nepropaluje |
L: |
126 |
délka řezu v cm |
TL: |
20 |
tloušťka plechu |
KG: |
50 |
hmotnost výpalku (přibližná) |
TAC: 25.87 minut TBC: 22 minut
Příklad 2:
Z plechu tlustého 40 mm vypálit dle šablony vnější tvar. Délka řezu celkem je 220 cm
DAV: |
1 |
počet kusů ve výrobní dávce |
PROT: |
0 |
otvor se nepropaluje |
L: |
220 |
délka řezu v cm |
TL: |
40 |
tloušťka plechu |
KG: |
100 |
hmotnost výpalku (přibližná) |
TAC: 66.23 minut TBC: 24 minut
Příklad 3:
Z plechu tlustého 15 mm vypálit mezikruží průměrů 780/360. Délka řezu je 3.14 * (D+d): 3.14 * (78+36) = 3.14 * 114 = 357.96
DAV: |
4 |
počet kusů ve výrobní dávce |
PROT: |
1 |
otvor se propaluje |
L: |
360 |
délka řezu v CM |
TL: |
15 |
tloušťka plechu |
KG: |
40 |
hmotnost výpalku (přibližná) |
TAC: 29.42 minut TBC: 22 minut

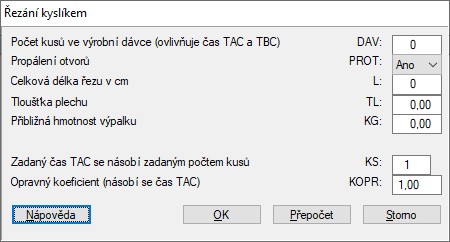

Dialogově okno pro zadání údajů
Další odkazy:
