Činnost VZ je určena pro výpočet časů za řezání závitů závitořezem nebo na vrtačce. Jestliže se v jediné operaci vrtá a řežou se i závity, je nutné
čas za vrtání vypočítat odděleně činností VA. Pro ruční řezání závitů (závitník, vratidlo) je určena činnost RZ.
Umisťujeli se pro řezání závitů obrobek na stroj, zadejte do údaje UMIS hodnotu 1. Jeli již obrobek na stroji umístěn, je UMIS = 0.
Výpočet je volen tak, aby veškeré řezání závitů v operaci bylo možné vypočítat pomocí jediné činnosti. Počet všech řezaných závitů se zadává do
údaje CET, počet soustav závitů shodných rozměrů se zadává do údaje SOUS. Soustavu závitů tvoří shodné rovnoběžné závity řezané z jedné strany
a radiální shodné závity posunuté o úhel. Do údaje M se zadá součet průměrů všech závitů, do údaje HL se zadá průměrná hloubka závitů (u
průchozích závitů tloušťka plechu).
Příklad 1:
Řezat 3xM10, 4xM4 a 2xM6 do plechu tl.4
DAV: |
50 |
počet kusů ve výrobní dávce |
UMIS: |
1 |
obrobek se umístí na stroj |
SOUS: |
3 |
tři soustavy shodných závitů (M10, M4, M6) |
POC: |
9 |
řeže se devět závitů (3 + 4 + 2) |
BODY: |
0 |
běžné závity |
PRUM: |
58 |
součet průměrů závitů = (3 x 10) + (4 x 4) + (2 x 6) |
HL: |
4 |
hloubka (délka) závitů = tloušťka plechu |
KG: |
0,9 |
hmotnost součásti (výchozí, přibližná) |
KOBR: |
1 |
koeficient obrobitelnosti |
TAC: 4.35 minut TBC: 19 minut
Příklad 2:
Řezat 15xM2, 10xM2.5 a 6xM3 do plechu AL, tl.3, KOBR=0.5
DAV: |
20 |
počet kusů ve výrobní dávce |
UMIS: |
1 |
obrobek se umístí na stroj |
SOUS: |
3 |
tři soustavy shodných závitů (M2, M2.5, M3) |
CET: |
31 |
řeže se 31 závitů (15 + 10 + 6) |
BODY: |
0 |
běžné závity |
PRUM: |
73 |
součet průměrů závitů = (15x2) + (10x2.5) + (6x3) |
HL: |
3 |
hloubka (délka) závitů = tloušťka plechu |
KG: |
0,6 |
hmotnost součásti (výchozí, přibližná) |
KOBR: |
0.5 |
koeficient obrobitelnosti |
TAC: 12.95 minut TBC: 17 minut

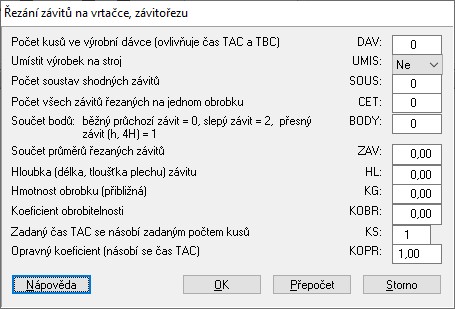

Dialogově okno pro zadání údajů
