Čas pro veškeré činnosti v operaci včetně přepínání pro vrtání z druhé strany desky a vrtání skříně (svarku) z několika stran se počítá jediným výpočtem.

Počet směrů SM vyjadřuje počet přepnutí (ustavení) obrobku do polohy pro vrtání. Při vrtání desky z jedné strany je SM=1, z obou stran SM=2, při vrtání

skříně ze čtyř stran je SM=4. Za vrtání pod úhlem se počítá (přičítá) SM=3. Při vrtání otvorů nastavených dělícím přístrojem (6 * 60°) se počítá za

celou soustavu shodných otvorů SM=1. Počet všech vrtaných otvorů (os vrtání, které je nutné nastavit) se zadává do údaje POS. Například vrtaná

skříň má celkem 35 os otvorů. Některé otvory jsou shora, jiné zprava a zdola, některé jsou zapuštěné, jiné osazené … POS=35.

Počet soustav shodných otvorů SOUS je počet typů shodných otvorů. Například vrtat 2 * 60H7 a 4 * 22H8 a 1 * 4536H11 … SOUS=3.

Do údaje PRUM se zadává součet průměrů vrtaných otvorů. Například vrtat 12 otvorů průměr 8H7 … PRUM=96. U osazených otvorů (několik souosých průměrů)

se počítá největší průměr. Do hloubky vrtání HLB se zadává tloušťka desky u průchozích otvorů. Při vrtání většího počtu otvorů různých hloubek se

odhaduje průměrná hloubka. Při vrtání nepředvrtaných otvorů je procento odebíraného materiálu PROC = 100. Jsouli některé otvory předvrtány, zadává

se procento materiálu, které je nutné při souřadnicovém vrtání odebrat. Vyhovuje odhad. Přesnost otvorů vyjadřují BODY načtené za každý vznikající průměr

(průchozí, osazený, slepý). Např. PR30H7/38H9 … BODY=5.



Příklad:

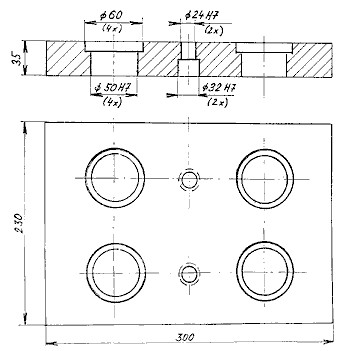

V desce 35x230x3OO z oceli 11600 vrtat:



▪4 x PR 50H7 osazený na PR 60

▪2 x PR 24H7 / 32H7

▪



TAC:         220.31 minut                TBC: 45 minut

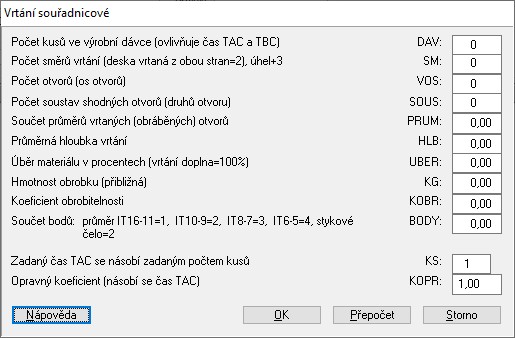

Dialogově okno pro zadání údajů

---
