SM-Mechanická montáž svařovaného výrobku
Instalace_Subsystemy_Normovani_PONORKA_Napoveda_SM
Contents
Výpočet času za mechanickou montáž svařovaných výrobků pomocí činnosti SM je určen pro rychlé kalkulace (předkalkulace). Na základě dříve vyrobených
výrobků je možné pro jejich jednotlivé typy zjistit opravné koeficienty a vést si je ve formě poznámek. Takto zjištěné koeficienty je výhodné při výpočtech
zadávat do opravného koeficientu KOPR, neboť jejich hodnota neplatí obecně pro veškeré výrobky.
Výpočet se provádí „mechanicky" dle rozpisky.
Příklad:
poz. |
Název |
kusů |
materiál |
poznámka |
1 |
Základna |
1 |
pl.40x260x800 |
svařeno |
2 |
Bočnice |
2 |
pl.15x260x350 |
svařeno |
3 |
Čelo |
1 |
pl. 8x350x800 |
svařeno |
20 |
Šroub |
4 |
kr.tyč Q30x260 |
vyráběno, nesvařeno |
21 |
Upínka |
4 |
pl.tyč 80x10x100 |
vyráběno, nesvařeno |
22 |
Šroub ČSN |
12 |
nakupovaná položka |
|
23 |
Matice ČSN |
12 |
nakupovaná položka |
|
24 |
Podložka ČSN |
12 |
nakupovaná položka |
O svařených položkách žádná data do činnosti SM nevstupují.
KG: |
180 |
hmotnost výrobku v kilogramech |
TL: |
250 |
nejmenší obrysový rozměr výrobku |
SIR: |
1200 |
střední obrysový rozměr výrobku |
L: |
2450 |
největší obrysový rozměr výrobku |
VPOZ: |
2 |
vyráběných pozic (pozice 20 a 21) |
VKS: |
8 |
vyráběných kusů (kusů pozic 20 a 21) |
NPOZ: |
3 |
nakupovaných pozic (pozice 22, 23 a 24) |
NKS: |
36 |
nakupovaných kusů (kusů pozic 22, 23 a 24) |
TAC: 149 minut, TBC: 24 minut

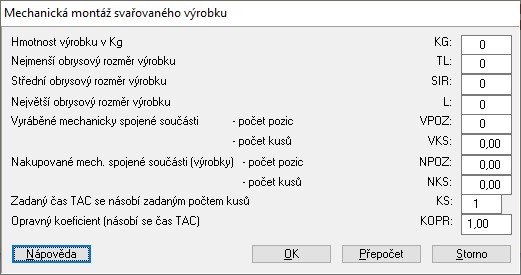

Dialogové okno pro zadání parametrů
