Pro výpočet času na soustružení celých součástí z plných tyčí a výpalků je určena činnost SB, do které není nutné zadávat údaje o obráběných

plochách (počítají se z obrysových rozměrů). Pro soustružení výkovků, odlitků, svařenců, součástí z trubek nebo jen některých ploch na předopracovaných

polotovarech je určena tato činnost SA.

Do údaje DAV se zadává předpokládaný počet kusů ve výrobní dávce. Údaj UP vyjadřuje čas za upínání. U svařenců, odlitků a výkovků je nutné obrobek

nejdříve ustavit (vypodložit), aby nedošlo při upnutí k jeho deformaci a aby byly zajištěny dostatečné přídavky pro opracování ostatních ploch. Za ustavení

obrobků pro soustružení technologické základny se proto přičítá hodnota 15. Například na svařenci se soustruží hlavní základna a další plochy při jediném

upnutí dílenskými upínkami: Do údaje UP započítáme hodnotu 3 za jedno upnutí dílenskými upínkami a přičteme hodnotu 15 za ustavení obrobku pro

opracování technologické základny, takže UP:18.

Do údaje POC se zadává počet současně upnutých kusů, například upichování kroužků při jediném upnutí tyče. Program z hodnoty údaje UP vypočte čas

za upínání a dělí jej počtem současně upnutých kusů zadaných do údaje POC. Převážně se upíná a opracovává jediný kus, tzn. POC:1.

Pravidla pro body za vnější soustružení BE a vnitřní BI jsou shodná s činností SB (soustružení součástí). Jsou uvedena v tabulce vstupních dat.

Maximální oběžný průměr vstupujícího polotovaru se zadává do údaje PRUM. Například na odlitku průměr 500 soustružíme jen otvor průměr 100:

Do údaje PRUM zadáme 500. Osová délka vstupujícího polotovaru se zadává do údaje L. Při soustružení výpalku z plechu tloušťky 40 mm je L:40.

Při soustružení z přířezů je L shodná s délkou přířezu. Velikost soustružením vzniklé plochy se zadává ve čtverečných centimetrech do údaje PL.

Obvykle stačí přibližný výpočet zpaměti. Zjednodušeně je možné počítat:

▪plocha válce        = 3        * (průměr v cm) * (délka v cm)

▪plocha čela        = 0.8        * (průměr v cm{bmct dve.bmp})

▪plocha mezikruží        = 0.8        * (velký pr.na druhou  malý pr.na druhou)

Údaj PL popisuje soustružením vzniklou plochu, výpočet proto provádíme z konečných rozměrů, na které soustružíme. O rozměry polotovaru, nutnosti

nejdříve hrubovat a o technologické záležitosti se nezajímáme. Odebíraný objem materiálu v krychlových centimetrech se zadává do údaje OB. Počítáme

jej z rozměrů vstupujícího polotovaru a z konečných rozměrů, na které se soustruží.  Program počítá odebraný objem při hlazení a od zadaného objemu

OB jej odpočítává. To znamená, že u běžných přídavků není nutné objem zadávat, poněvadž čas neovlivňuje. Účelné jsou ověřovací výpočty.

Počítání objemů bývá rychlejší pomocí přídavku na plochu. Například soustružíme odlitek, soustružením vzniklá plocha PL=1000 a přídavek na opracování

je 5 mm. Objem OB je plocha PL x přídavek na plochu v cm, tzn. OB = 1000 x 0.5 = 500.

Výpočet objemů při větších úběrech materiálu se provádí zjednodušeně dle příkladů uvedených pro výpočet ploch PL. Například objem otvoru průměr 45 mm

prováděného do plného materiálu v délce 120 mm: OB = 0.8 * 4.5{bmct dve.bmp} * 12 = 200 (přibližně).

Velikost na soustruhu vyráběných závitů se zadává do údaje ZAV shodně, jako u výpočtu SB: Průměr závitu se násobí délkou závitu, vše v centimetrech.

Například M24 x 30 .... ZAV = 2.4 * 3 = 7.2  Při provádění většího počtu závitů se vypočtené hodnoty za jednotlivé závity sečtou. Například řezat dva závity

M16x20: Hodnota ZAV za jeden závit je 1.6 * 2=3.2, za oba závity....ZAV:6.4

Údaje KG (hmotnost vstupujícího polotovaru v KG), TS (typ stroje), KW (příkon hlavního motoru soustruhu), a KOBR (koeficient obrobitelnosti) jsou zřejmé.



Příklad:

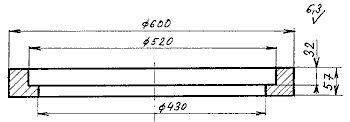

Z výpalku mezikruží z plechu tl. 60 mm soustružit dílec hotově dle výkresu.





Obráběná plocha:



▪        čela = 2 x 0.8 x (602  432)        =        2800 cm2

▪        průměr 600 = 3.14 x 60 x 5.7        =        194 cm2

▪        průměr 430 = 3.14 x 43 x 2.5        =        338 cm2

▪        průměr 520 = 3.14 x 52 x 3.2        =        522 cm2

▪        celkem PL        =        3854 cm2



Pro výpočet objemu OB odhadneme průměrný přídavek na plochu 0.5 cm, takže objem OB = 3854 x 0.5 = 2000 (přibližně).



TAC:         73.85 minut                TBC: 27 minut

Příklad výpočtu soustružení svařence je u činnosti SP.

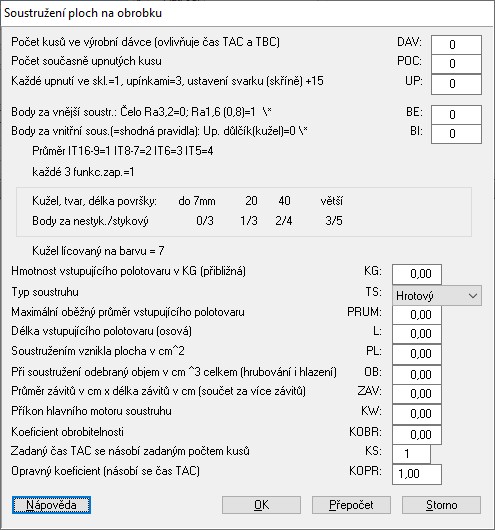

Dialogové okno pro zadání parametrů

---
