RU-Ruční úprava součástí svarku
Instalace_Subsystemy_Normovani_PONORKA_Napoveda_RU
Contents
Některé součásti svarků je nutné po dělení (pálení) vyrovnat a ručně obrousit. Výpočty těchto časů je možné provést odděleně pro rovnání, pro obroušení
obvodu dílců a pro obroušení čel profilů a tyčí. Při jednorázových zakázkách je výpočet času podle těchto uvedených činností příliš pracný. V činnosti RU
se proto uvedené úpravy dílců počítají souhrnně, čas za rovnání je ve výpočtu zařazen automaticky. Pro součásti, které není třeba rovnat, není činnost RU
určena. Pro předběžné kalkulace cen svařovaných konstrukcí je možné použít také činnost SV, pomocí které se počítá pracnost celé svařované konstrukce
jediným výpočtem. Činnost RU započítává čas za rovnání a umožňuje přičíst čas jen za obroušení ploch na vzhled, jen za obroušení ploch na rozměr
(obvykle délka přířezů nebo výpalků z tyčí), jen za obroušení hran a za různé kombinace těchto úprav. Při výpočtu času jen pro rovnání se do údajů PROZ,
PVZH a DELH zadávají nuly.
Do údaje UPPO (úprava po) se zadává druh dělení materiálu v předchozí operaci. Zadávané hodnoty jsou uvedeny v tabulce vstupních dat.
Do údaje PROZ (plocha rozměru) se zadává celková plocha v cm2 dobrušovaná na rozměr. Obvykle jsou to dobrušované délky příček svarků z profilových
nebo plochých tyčí. Do plochy cm{bmct dve.bmp} se počítají oba konce (celková zabrušovaná plocha).
Do údaje PVZH (plocha vzhledová) se zadává celková plocha v cm2 dobrušovaná jen na vzhled (rozměr není funkční).
U některých součástí se zabrušují pouze hrany. Pro tyto případy je určen údaj DELH (délka hran), do kterého se zadává délka zabrušovaných hran v cm
celkem. Po zabrušování ploch na rozměr nebo vzhled se hrany rovněž slabě přebrušují, v těchto případech však do údaje DELH zadáváme nulu.
Příklad 1:
Ručně vypálený obdélník z plechu 12 x 360 x 580 zabrousit po celém obvodu.
Součást se dobrušuje vzhledově, nikoliv na rozměr. Do údaje PROZ se proto zadá nula a pro údaj PVZH se vypočte (přibližně) broušená plocha:
PVZH = 1.2 * (2 * 40 + 2 * 60) = 1.2 * (80 + 120) = 240 cm2
Do údaje UPPO zadáme hodnotu 5, poněvadž součást se upravuje po ručním pálení tvaru.
DAV: |
20 |
počet kusů ve výrobní dávce |
TL: |
12 |
nejmenší rozměr součásti (tloušťka plechu) |
SIR: |
360 |
střední rozměr (šířka) součásti |
L: |
580 |
délka součásti |
UPPO: |
5 |
součást se obrušuje po ručním pálení |
PROZ: |
0 |
plocha dobrušovaná na rozměr |
PVZH: |
240 |
plocha dobrušovaná na vzhled |
DELH: |
0 |
U zabrušovaných ploch se délka hran nezadává |
TAC: 13.29 minut TBC: 15 minut
Příklad 2:
Vyrovnat strojně vypálenou po obvodě tvarovanou součást z plechu tlustého 4 mm, širokou 1800 mm a dlouhou 2200 mm. Z jedné strany zabrousit hrany celého obvodu.
Plochy součásti se nebrousí, takže údaje o plochách zůstanou nevyplněny (nulové). Hrana se zabrušuje po celém obvodu z jedné strany, takže délka hrany je přibližně:
DELH = 2 * (180 + 220) = 800 cm
Do údaje UPPO zadáme hodnotu 3, poněvadž součást se upravuje po strojním pálení.
DAV: |
2 |
počet kusů ve výrobní dávce |
TL: |
4 |
nejmenší rozměr součásti (tloušťka plechu) |
SIR: |
1800 |
střední rozměr (šířka) součásti |
L: |
2200 |
délka součásti |
UPPO: |
3 |
součást se upravuje po strojním pálení |
PROZ: |
0 |
plocha dobrušovaná na rozměr |
PVZH: |
0 |
plocha dobrušovaná na vzhled |
DELH: |
800 |
délka zabrušovaných hran v cm celkem |
TAC: 37.27 minut TBC: 14 minut

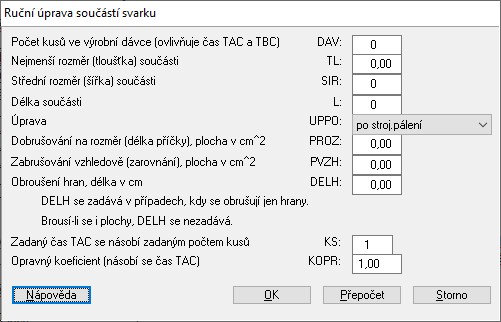

Dialogové okno pro zadání parametrů
