RM-Ohýbání plechu na ruční ohýbačce
Instalace_Subsystemy_Normovani_PONORKA_Napoveda_RM
Contents
Vypočtený čas platí jen pro ohýbání, nikoliv pro proměřování a rýsování os ohybů.
Příklad 1:
Rozvinutý tvar součásti z plechu 0.6 x 380 x 460 ohnout dle výkresu (dva podélné ohyby).
DAV: |
12 |
počet kusů ve výrobní dávce |
OH: |
2 |
dva ohyby |
LEM: |
0 |
žádný lem |
L: |
460 |
délka rozvinutého tvaru |
SIR: |
380 |
šířka rozvinutého tvaru |
TL: |
0.6 |
tloušťka plechu |
LOH: |
460 |
délka ohybu (podélný ohyb) |
TAC: 0.79 minut TBC: 16 minut
Příklad 2:
Rozvinutý tvar součásti z plechu 1.5 x 120 x 200 ohnout příčně
(délka ohybu = 120) dle výkresu.
DAV: |
80 |
počet kusů ve výrobní dávce |
OH: |
1 |
jeden ohyb |
LEM: |
0 |
žádný lem |
L: |
200 |
délka rozvinutého tvaru |
SIR: |
120 |
šířka rozvinutého tvaru |
TL: |
1.5 |
tloušťka plechu |
LOH: |
120 |
délka ohybu (příčný ohyb) |
TAC: 0.42 minut TBC: 14 minut
Příklad 3:
Na rozvinutém tvaru víka 1 x 380 x 780 lemovat obvod (2 lemy podélné a dva lemy příčné) a provést dva podélné a dva příčné ohyby.
DAV: |
2 |
počet kusů ve výrobní dávce |
OH: |
4 |
čtyři ohyby |
LEM: |
4 |
čtyři lemy |
L: |
780 |
délka rozvinutého tvaru |
SIR: |
380 |
šířka rozvinutého tvaru |
TL: |
0.6 |
tloušťka plechu |
LOH: |
780 |
délka ohybu (délka nejdelšího ohybu nebo lemu) |
TAC: 6.54 minut TBC: 25 minut

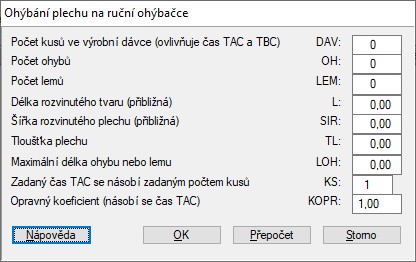

Dialogové okno pro zadání parametrů
