RD-Ruční obroušení obvodu dílce
Instalace_Subsystemy_Normovani_PONORKA_Napoveda_RD
Contents
Do některých výrobků a svarků vstupují dělené plechy (součásti), jejichž obvod se třískově neobrábí, část obvodu nebo celý obvod je však nutné
pro sváření nebo ze vzhledových důvodů ručně zabrousit. Pro výpočet času za toto zabroušení je určena činnost RD. Jeli nutné součást vyrovnat,
je možné čas počítat souhrnně za rovnání i zabroušení činností RU. Pro rychlé zjištění pracnosti celé svářené konstrukce je možné použít činnost SV.
KOBR Koeficient obrobitelnosti, násobí strojní čas. Jeho hodnoty, viz. KO-Koeficienty obrobitelnosti
Příklad 1:
Ručně zabrousit obvod desky 15 x 380 x 1250 po ručním vypálení kyslíkem. Pro broušení je nutné použít ruční brusku, takže do údaje BRUS zadáme
hodnotu 1.
Celková délka broušení je 2 * (125+38) = 326.
DAV: |
1 |
počet kusů ve výrobní dávce |
BRUS: |
1 |
broušení ruční bruskou |
LBR: |
326 |
celková délka broušení |
TL: |
15 |
tloušťka desky (plechu, materiálu) |
KOBR: |
1 |
koeficient obrobitelnosti |
DBR: |
1.4 |
broušení po ručním řezání kyslíkem |
TAC: 22.75 minut TBC: 15 minut
Příklad 2:
Ručně zabrousit obě podélné strany výstřižku 6 x 380 x 980 po střihání na nůžkách. Pro broušení je nutné použít ruční brusku, takže do údaje BRUS
zadáme hodnotu 1.
Celková délka broušení je 2 * 98 = 196 cm.
DAV: |
10 |
počet kusů ve výrobní dávce |
BRUS: |
1 |
broušení ruční bruskou |
LBR: |
200 |
celková délka broušení (stačí přibližně) |
TL: |
6 |
tloušťka desky (plechu, materiálu) |
KOBR: |
1 |
koeficient obrobitelnosti |
DBR: |
0.8 |
broušení po střihání na nůžkách |
TAC: 2.48 minut TBC: 13 minut

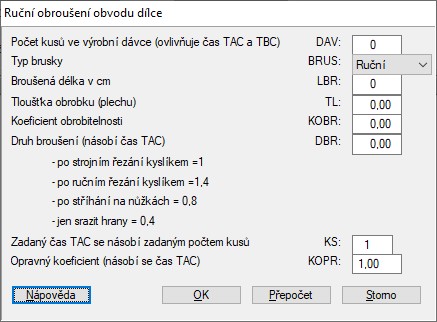

Dialogové okno pro zadání parametrů
