LC-Lisování dílců z nastříhaných pásů
Instalace_Subsystemy_Normovani_PONORKA_Napoveda_LC
Contents
Výpočet je určen pro vystřihování součástí z pásů (střihaných z tabulí plechů) ve speciálních lisovadlech na výstředníkových lisech. Posouvání pásu i
obsluha lisu jsou "ruční". Vypočtený čas je za vylisování jednoho dílce.
Pomocí údaje BODY se vyjádří zjednodušeně čas za vyjmutí výlisků a odpadu a za další nekonstantní úkony. Uvedenou tabulku bude nutné v podniku
doplnit o další konkrétní případy.
V podnicích jsou obvykle pro časy za lisování k dispozici vlastní tabulky nebo jiné normativy a poznámky, které je možné nahradit opravnými
koeficienty KOPR. V podniku typický lisovací nástroj nebo určitý lis pak má svůj opravný koeficient KOPR, který se zadává u každého výpočtu.
(Koeficienty KA a KB upravují veškeré normy, při výpočtech se proto nezadávají.)
Příklad 1:
Výstřižky z pásu 0,8 x 53 x 1000 střihat ve speciálním střihadlu na výstředníkovém lisu 20 tun.
TUNY: |
20 |
velikost lisu |
POC: |
13 |
počet dílců z pásu |
OBR: |
0 |
lisovat bez obracení pásu |
BODY: |
4 |
vyjmout výlisky ze zásobníku = 2, vyjmout odpad = 2 |
LPAS: |
1000 |
délka pásu |
SPAS: |
53 |
šířka pásu |
TL: |
0,8 |
tloušťka pásu |
POS: |
70 |
posunutí pásu (obvykle rozměr součásti) |
TAC: 0.11 minut TBC: 29 minut

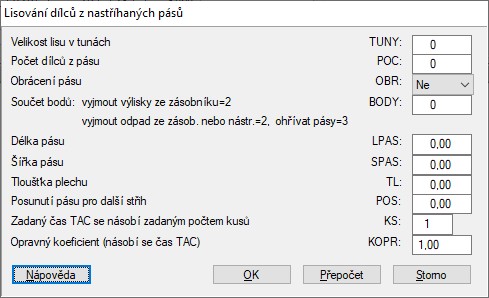

Dialogové okno pro zadání parametrů
