Hoblování drážek na hoblovce nebo vodorovné obrážečce - HR, výpočet je určen pro obrážené drážky, jejichž šířka = šířka nože



Čas za hoblování drážek je možné počítat také pomocí univerzální činnosti HA pro veškeré hoblování. V této činnosti HR jsme vstupní data přizpůsobili

jen pro drážky, proto je jejich zadávání podstatně jednodušší a tím i rychlejší: stačí zadat pouze rozměry drážky (délku, šířku, hloubku), není nutné zadávat

vypočítané (odhadnuté) plochy a objemy.



Jestliže se v operaci hoblují drážky různých rozměrů, je nutné pro každou drážku provést samostatný výpočet. Jestliže se v operaci hoblují drážky shodných

rozměrů, které jsou posunuty o více souřadnic, je nutné provést pro každou drážku samostatný výpočet.



KOBR        Koeficient obrobitelnosti, násobí strojní čas. Jeho hodnoty pro vybrané materiály si vypíšete ,viz. KO-Koeficienty obrobitelnosti





Příklad 1:

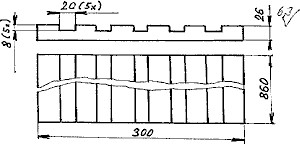

V desce hoblovat 5x drážku širokou 20 mm.

Vznikají shodné tvary posunuté ve směru jediné souřadnice.





DAV:        50        kusů ve výrobní dávce

POC:        1        počet současně upnutých a obráběných kusů

UP:                upnutí dílenskými upínkami

DR:                drážka bez tolerance

CET:        5        počet shodných drážek posunutých o 1 souřadnici

L:        860        délka drážky

SIR:        20        šířka drážky

HL:        8        hloubka drážky

KN:                nástroj RO

KW:        8        výkon obráběcího stroje

KG:        54        hmotnost vstupujícího polotovaru

KOBR:        1        koeficient obrobitelnosti

TAC: 72,03 minut, TBC: 45,39 minut

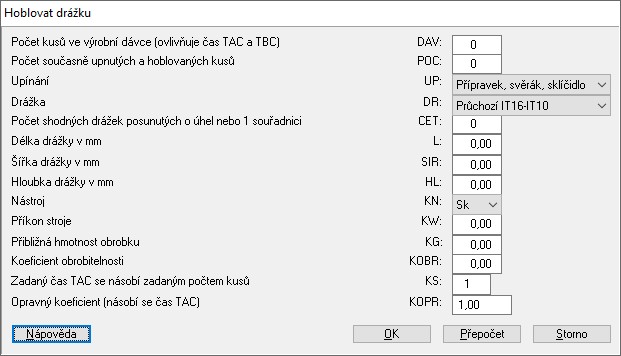

Dialogové okno pro zadání parametrů

---
