Obrážení drážek na svislé obrážečce - HD, výpočet je určen pro obrážené drážky, jejichž šířka = šířka nože



Čas za svislé obrážení (zapichování) drážek je možné počítat také pomocí univerzální činnosti HB pro veškeré svislé obrážení. V této činnosti HD jsme

vstupní data přizpůsobili jen pro drážky, proto je jejich zadávání podstatně jednodušší a tím i rychlejší: stačí zadat pouze rozměry drážky (délku, šířku,

hloubku), není nutné zadávat vypočítané (odhadnuté) plochy a objemy.



Jestliže se v operaci obrážejí drážky různých rozměrů, je nutné pro každou drážku provést samostatný výpočet. Jestliže se v operaci obrážejí drážky

shodných rozměrů, které jsou posunuty o více souřadnic, je nutné provést pro každou drážku samostatný výpočet.



KOBR        Koeficient obrobitelnosti, násobí strojní čas. Jeho hodnoty pro vybrané materiály si vypíšete, viz. KO-Koeficienty obrobitelnosti

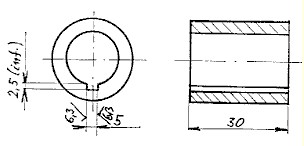

Příklad 1:

Obrážet drážku načisto.





DAV:        100        kusů ve výrobní dávce

POC:        1        počet současně upnutých a obrážených kusů

UP:                upnutí do sklíčidla

DR:                zapichovaná drážka bez tolerance

CET:        1        jedna drážka

L:        30        délka drážky

SIR:        5        šířka drážky

HL:        2,5        hloubka drážky

KN:                pravoúhlá drážka

KG:        0.1        hmotnost obrobku

KOBR:        1        koeficient obrobitelnosti

TAC: 1,07 minut, TBC: 14,58 minut

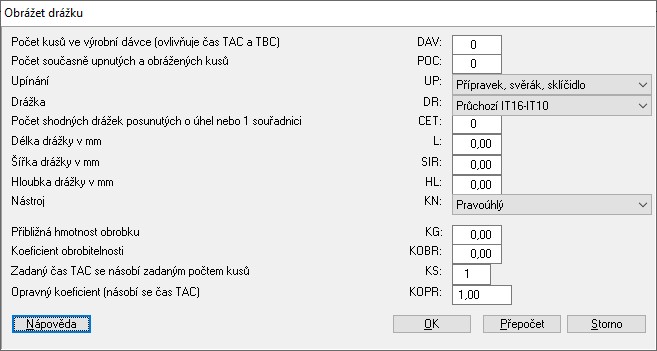

Dialogové okno pro zadání parametrů

---
