HB-Obrážení svislé

Instalace_Subsystemy_Normovani_PONORKA_Napoveda_HB

Údaj DAV vyjadřuje shodně jako u jiných činností počet kusů ve výrobní dávce, pro který se norma počítá. Při hodnotě DAV:1 jsou časy za obsluhu

přibližně dvounásobné než při dávce 20 kusů. Se zvětšující se dávkou tento čas klesá k hodnotě potřebné v seřízené sériové výrobě.

Počet současně upnutých a obrážených kusů se zadává do údaje POC. Veškerá ostatní data se zadávají o jediné součásti.

Počet upnutí obrobku se zadává do údaje UP dle pravidel uvedených v tabulce vstupních dat. Pracné je ustavení obrobku do osy otočného stolu bez

přípravku. K hodnotě UP se proto za toto ustavení přičítá hodnota 15. Jeli k dispozici dílenská pomůcka (trn), přičítá se pouze hodnota 5.

Složitost a přesnost operace vyjadřuje součet bodů zadávaný do údaje BODY. Za obrobení pravoúhlé drážky zapichovacím způsobem v běžné přesnosti

se počítá jeden bod, od přesnosti IT11 dva body. Za nezapichované tvary se body přidělují dle uvedených pravidel.

Velikost obrážením vzniklé plochy v cm2  se zadává do údaje PL. V centimetrech se počítá s cílem pracovat s menšími čísly.

Objem odebíraného materiálu se zadává do údaje OB v cm3. Obrážení vnitřních tvarů se provádí po předvrtání (odvrtání) obrobku. V těchto případech

je možné zadávat do údaje OB velikost obrážením vzniklé plochy PL vynásobenou * 0.7 (přídavek na obrážení bývá cca 7 mm na plochu).

Do údaje RA se zadává drsnost opracování. Při obrábění ploch různých drsností se zadává drsnost minimální, případně převažující, nebo se pro každou

drsnost zvolí samostatný výpočet.

Do údaje KW se zadává příkon hlavního motoru obráběcího stroje.

Do údaje KG se zadává přibližná hmotnost do operace vstupujícího polotovaru.

Koeficient obrobitelnosti KOBR násobí strojní čas. Užíváteli v podniku koeficient obrobitelnosti na řeznou rychlost, pak do údaje KOBR je nutné zadávat

hodnotu 1/(Váš koeficient).

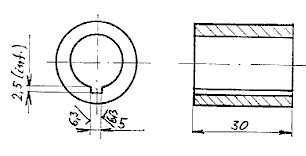

Příklad 1:

Obrážet drážku načisto.






DAV:

100

kusů ve výrobní dávce

POC:

1

počet současně upnutých a obrážených kusů

UP:

1

jedno upnutí do sklíčidla

BODY:

1

zapichovaná drážka bez tolerance

PL:

3

plocha v cm2 = (0.25 + 0.25 + 0.5) * 3 = 3

OB:

0.45

objem v cm3 = 0.25 * 0.6 * 3 = 0.45

RA:

6.3

drsnost RA

KN:

1

koeficient nástroje

KW:

0.8

příkon obráběcího stroje

KG:

0.1

hmotnost do operace vstupujícího obrobku (přibližná)

KOBR:

1

koeficient obrobitelnosti

TAC:         1.13 minut                TBC: 13 minut



Příklad 2:

Obrážet načisto tvar 60 * 80 a dva čtvercové tvary 25 * 25. Otvory jsou předvrtány.
Obrobek upnout na lišty na otočný stůl dílenskými upínkami.

Upínání UP: Potřebné nastavení obrobku se obvykle provádí otočným stolem, vše se obráží při jediném upnutí. Nastavení obrobku do osy otočného

stolu není potřeba.

Body: Plochy proveditelné jedinou třískou, přestože jsou přerušené, počítáme jako jedinou plochu (viz náčrt, plocha vymezující rozměr 20). Tvar „T"

tvoří 7 rovinných ploch bez tolerance, to znamená 7 * 2 = 14 bodů. Čtvercový tvar tvoří 4 rovinné plochy bez tolerance, to znamená 4 * 2 = 8 bodů.

Body celkem jsou 14 + 8 + 8 = 30






Výpočet plochy PL:

 obvod tvaru = 2 * 8 + 2 * 6 = 28

 plocha tvaru = 28 * 3.6 = 100.8

 obvod čtverce = 4 * 2.5 = 10

 plocha obou čtverců = 10 * 3.6 * 2 = 72

Celkem PL = 172.8

Výpočet objemu OB u předvrtaných tvarů je možné provést zavedeným pravidlem:

Objem = plocha * 0.7. V tomto příkladu OB = 172.8 * 0.7 = 120.96

DAV:

1

kusů ve výrobní dávce

POC:

1

počet současně upnutých a obrážených kusů

UP:

3

jediné upnutí dílenskými upínkami

BODY:

30

součet bodů

PL:

170

plocha v cm2

OB:

120

objem v cm3

RA:

6.3

drsnost RA

KN:

1

koeficient nástroje  nože nejsou tvarové

KW:

1.5

příkon obráběcího stroje

KG:

14

hmotnost do operace vstupujícího obrobku (přibližná)

KOBR:

1

koeficient obrobitelnosti

TAC:         115.71 minut                TBC: 44 minut

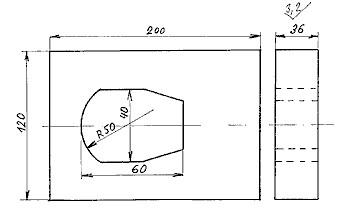

Příklad 3:

Obrážet předvrtaný tvar střižnice z oceli 19436 (podnikem užívaný koeficient obrobitelnosti je 4) v toleranci - 0.2 - 0.1 (IT9).

Upínání UP: Obrobek je nutné ustavit osou průměru do osy otočného stolu, bez přípravku a dílenské pomůcky. K hodnotě 3 za upnutí dílenskými

upínkami přičteme hodnotu 15.

Body: Vzniká pět rovinných ploch v přesnosti IT9 (5 * 3) a rádiusová plocha Ra 3.2 obrážená kruhovým posuvem (6). Body celkem = 15 + 6 = 21

Plocha PL přibližně = (2 * délka + 2 * šířka) * tloušťka, tzn. (2 * 6 + 2 * 4 ) * 3.6 = 72

Objem OB: Plocha PL * 0.7 = 72 * 0.7 = 50.4






DAV:

1

kusů ve výrobní dávce

POC:

1

počet současně upnutých a obrážených kusů

UP:

18

upínání = 3 + 15

BODY:

21

součet bodů

PL:

72

plocha v cm2

OB:

50

objem v cm3

RA:

3.2

drsnost RA

KN:

1

koeficient nástroje

KW:

1.5

příkon obráběcího stroje

KG:

6

hmotnost do operace vstupujícího obrobku (přibližná)

KOBR:

4

koeficient obrobitelnosti

TAC:         145.81 minut                TBC: 36 minut

Příklad 4:

Obrážet 40 tvarových drážek po 9 stupních.
Věnec ustředit do osy otočného stolu a upnout dílenskými upínkami.
Drážky (zuby) se obrážejí tvarovým nožem, nikoliv však zapichovacím způsobem.

Upínání

Ustavení věnce do osy otočného stolu (15) + jedno upnutí dílenskými pomůckami (3) = 18

Body

Tvar tvoří tři rovinné plochy Ra 3.2 (3 * 3 = 9) a počet shodných tvarů posunutých o úhel je 40. Body celkem jsou:
(body za jeden tvar) * (odmocnina z počtu tvarů)
neboli 9 * 40 = 9 * 6.32 = 56.92

Plocha PL:

obvod tvaru = 0.6 + 0.58 + 0.58 = 1.76
plocha tvaru = 1.76 * 1.2 = 2.11
plocha všech tvarů = 2.11 * 40 = 84.4

Plochu PL můžeme počítat zjednodušeně: 3 * 0.6 * 1.2 * 40 = 86

Objem jednoho tvaru

střední šířka tvaru (0.9) * hloubka tvaru (0.5) * tloušťka věnce (1.2) = 0.54

Objem OB všech tvarů = 0.54 * 40 = 21.6




DAV:

2

kusů ve výrobní dávce

POC:

1

počet současně upnutých a obrážených kusů

UP:

18

upínání

BODY:

57

součet bodů

PL:

86

plocha v cm2

OB:

22

objem v cm3

RA:

3.2

drsnost RA

KN:

0.7

koeficient nástroje  tvarový (úhlový) nůž

KW:

1.5

příkon obráběcího stroje

KG:

2.5

hmotnost do operace vstupujícího obrobku (přibližná)

KOBR:

1

koeficient obrobitelnosti

TAC:         104.29 minut                TBC: 69 minut

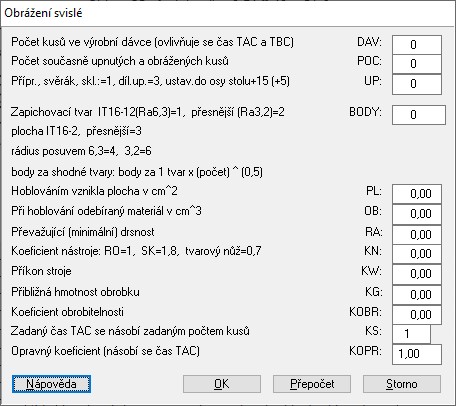

Dialogové okno pro zadání parametrů
