FZ-Frézování čelního ozubení
Instalace_Subsystemy_Normovani_PONORKA_Napoveda_FZ
Contents
Při současném frézování většího počtu kusů upnutých na trnu se jejich počet zadává do údaje POC. Veškeré ostatní hodnoty se zadávají shodně, jako
při frézování jediného kusu (popisují rozměry jediné součásti).
Při frézování "do plna" se zadává do údaje UBER: 100%. Při hrubování nebo dokončování předhrubovaného ozubení se zadává odhad (například
hrubování 70%, dokončování 30%).
Do údaje SIR (šířka kola) se zadává délka ozubení ve směru osy součásti bez ohledu na to, jeli ozubení ve šroubovici.
Do údaje UHEL se zadává úhel frézované šroubovice. Přímé ozubení má UHEL:0. Ozubení ve šroubovici 18 stupňů má UHEL:18.
Příklad:
Frézovat ozubení do plna, hotově, upíná se jeden kus.
DAV: |
20 |
kusů ve výr.dávce |
POC: |
1 |
počet současně fréz. kol |
PSOS: |
2 |
dvoustrojová obsluha |
ZUBU: |
44 |
počet zubů |
M: |
3.5 |
modul |
SIR: |
35 |
šířka kola |
UHEL: |
18 |
šroubovice 18 stupňů |
DRUH: |
1 |
frézovat načisto |
UBER: |
100 |
do plna, úběr 100% materiálu |
KW: |
7.5 |
příkon stroje |
KG: |
3.6 |
přibližná hmotnost kola |
KOBR: |
1 |
koeficient obrobitelnosti |
TAC: 23.32 minut TBC: 52 minut

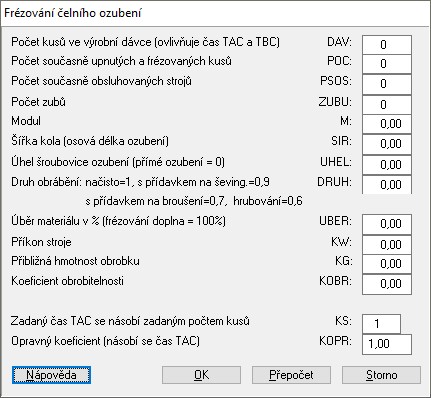

Dialogové okno pro zadání parametrů
