Výpočet je určen pro frézované drážky, jejichž šířka = průměr stopkové frézy.
Čas za frézování drážek je možné počítat také pomocí univerzální činnosti FA pro veškeré frézování. V této činnosti FR jsme vstupní data přizpůsobili
jen pro drážky, proto je jejich zadávání podstatně jednodušší a tím i rychlejší: stačí zadat pouze rozměry drážky (délku, šířku, hloubku), není nutné
zadávat vypočítané (odhadnuté) plochy a objemy.
Jestliže se v operaci frézují drážky různých rozměrů, je nutné pro každou drážku provést samostatný výpočet. Jestliže se v operaci frézují drážky
shodných rozměrů, které jsou posunuty o více souřadnic, je nutné provést pro každou drážku samostatný výpočet.
KOBR Koeficient obrobitelnosti, násobí strojní čas. Jeho hodnoty pro vybrané materiály si vypíšete, viz. KO-Koeficienty obrobitelnosti
Příklad 1:

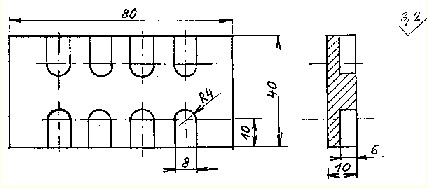

Frézovat 8 drážek dvoubřitou frézou průměr 8 při jediném upnutí do svěráku. Materiál je slitina AL, obrobitelnost KOBR = 0.4.
Součást má dvě řady shodných tvarů posunutých o jediný rozměr (ve směru jediné souřadnice). Pro každou řadu drážek použijeme samostatný výpočet.
1. výpočet:
DAV: 50 kusů ve výrobní dávce
POC: 1 počet současně upnutých a frézovaných kusů
UP: upínání – svěrák
DR: jednostranně uzavřená drážka bez tolerance
CET: 4 počet drážek v jedné řadě
L: 14 délka drážky
SIR: 8 šířka drážky
HL: 6 hloubka drážky
KN: nástroj z RO
KG: 0.1 hmotnost obrobku
KOBR: 0,4 koeficient obrobitelnosti
TAC: 3,24 minut, TBC: 25,5 minut
2. výpočet:
DAV: 50 kusů ve výrobní dávce
POC: 1 počet současně upnutých a frézovaných kusů
UP: 0 obě řady drážek se frézují na jedno upnutí, které bylo zadáno v předchozím výpočtu.
DR: jednostranně uzavřená drážka bez tolerance
CET: 4 počet drážek v jedné řadě
L: 14 délka drážky
SIR: 8 šířka drážky
HL: 6 hloubka drážky
KN: 1 nástroj z RO
KG: 0.1 hmotnost obrobku
KOBR: 0,4 koeficient obrobitelnosti
TAC: 2,86 minut, TBC: 25,3 minut
Příklad 2:

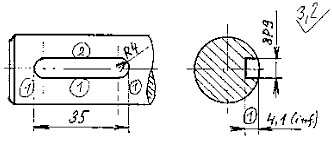

Frézovat drážku pro pero.
DAV: 200 kusů ve výrobní dávce
POC: 1 počet současně upnutých a frézovaných kusů
UP: upínání – sklíčidlo
DR: drážka pro pero
CET: 1 jedna drážka
L: 35 délka drážky
SIR: 8 šířka drážky
HL: 4,1 hloubka drážky
KN: nástroj z RO
KG: 0.8 hmotnost obrobku
KOBR: 1 koeficient obrobitelnosti
TAC: 3,12 minut, TBC: 26,38 minut
Příklad 3:

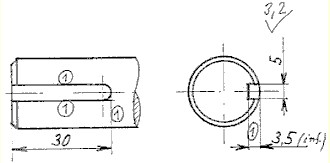

Frézovat drážku na konci hřídele.
DAV: 200 kusů ve výrobní dávce
POC: 1 počet současně upnutých a frézovaných kusů
UP: upínání – sklíčidlo
DR: jednostranně uzavřená drážka bez tolerance
CET: 1 jedna drážka
L: 30 délka drážky
SIR: 5 šířka drážky
HL: 3,5 hloubka drážky
KN: nástroj z RO
KG: 0.8 hmotnost obrobku
KOBR: 1 koeficient obrobitelnosti
TAC: 2,1 minut, TBC: 23,88 minut

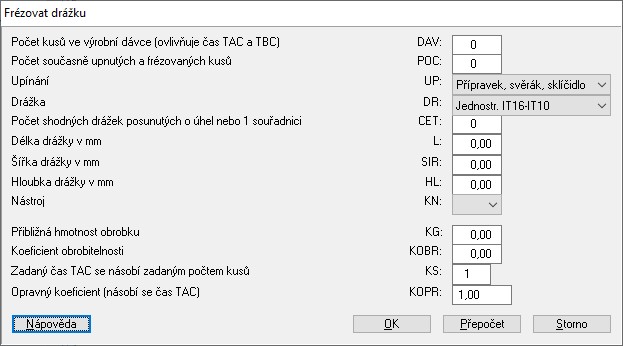

Dialogové okno pro zadání parametrů
