FF-Frézování tvarů na NC - obrábění načisto

<< Kliknutím sem zobrazíte obsah >> Navigace: Nápověda aplikace TPV2000Plus > Instalace > Subsystémy > Normování PO-NOR-KA > Nápověda-činnosti:

Instalace_Subsystemy_Normovani_PONORKA_Napoveda_FF

Contents

Činnost FF je určena pro výpočet času za konečné obrobení obecného tvaru (poslední vrstvy). Užívá se po vyhrubování vrstev činností FE.

Výpočet časů za frézování vložek forem je určený pro rychlý výpočet před vypracováním řídícího programu, obvykle pro kalkulace nabídek k výrobě.

Výpočet je rozdělený do čtyř činností (druhů) označených FC, FD, FE, FF. Každá činnost má vlastní formulář pro zadání vstupních dat, některé zadávané

údaje jsou shodné. Výpočet času za frézování tvaru vložky formy je tak rozložený do několika dílčích výpočtů, jejichž výsledky jsou v rámci operace

sečteny.

Užívané stroje mají různé maximální otáčky vřetene a parametry užívaných fréz jsou rovněž rozdílné. Uživatelům doporučujeme ověření jednotlivých výpočtů

a určení opravných koeficientů KOPR, o nichž je možné zapsat k činnostem poznámky.

Veškeré přípravné práce pro další operaci se provádí v časovém zákrytu během předchozí operace, vypočítaný čas TBC je proto nízký.

Konečná tvarová vrstva se obrábí kuželovou stopkovou frézou s radiusem na čele. Pro konečné opracování vrstvy načisto se provádí jediný výpočet činností FF.

Data a popis frézování jsou shodné s činností FE. Rozteč třísek pro opracování načisto je menší.

RTR Rozteč třísek

Výpočet přepony trojúhelníka (hodnotu RTR) můžeme provést

RTR = ((mm ve směru Y^2) + (mm ve směru Z^2)) ^ 0.5

Obvykle vyhovuje odhad, bývá průměr frézy x 0,2

Příklad 1:

Frézujeme načisto poslední vrstvu tvaru frézou průměr 3 mm, rozteč třísek je 0,6 mm. Rozměry opsaného obdélníku v pohledu shora jsou 100 x 50 mm,

frézujeme “tam i zpět” (sousledně i nesousledně, takže NRP=NE). Průměrná délka třísky je menší, než 100 mm, odhad je 85 mm.

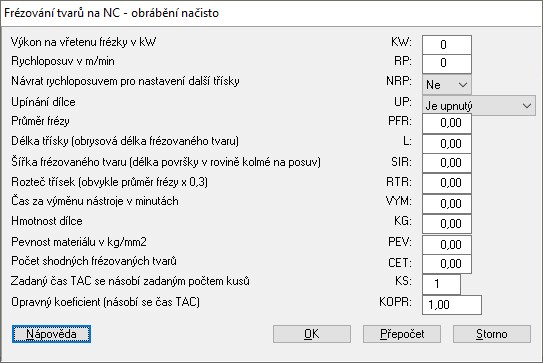

KW: 8 výkon frézky

RP: 10 rychloposuv v m/min

NRP 0 návrat rychloposuvem NE

UP: 0 dílec je již upnutý
