FE-Frézování tvarů na NC - hrubování tvarů

Instalace_Subsystemy_Normovani_PONORKA_Napoveda_FE

Činnost FE je určena pro výpočet času za hrubování obecné plochy (tvarované vrstvy). Užívá se po vyhrubování tvaru čelní válcovou frézou činností FC,

případně FD.



Výpočet časů za frézování vložek forem je určený pro rychlý výpočet před vypracováním řídícího programu, obvykle pro kalkulace nabídek k výrobě.

Výpočet je rozdělený do čtyř činností (druhů) označených FC, FD, FE, FF. Každá činnost má vlastní formulář pro zadání vstupních dat, některé zadávané

údaje jsou shodné. Výpočet času za frézování tvaru vložky formy je tak rozložený do několika dílčích výpočtů, jejichž výsledky jsou v rámci operace sečteny.



Užívané stroje mají různé maximální otáčky vřetene a parametry užívaných fréz jsou rovněž rozdílné. Uživatelům doporučujeme ověření jednotlivých

výpočtů a určení opravných koeficientů KOPR, o nichž je možné zapsat k činnostem poznámky.



Veškeré přípravné práce pro další operaci se provádí v časovém zákrytu během předchozí operace, vypočítaný čas TBC je proto nízký.



Tvarové vrstvy se obrábějí kuželovou stopkovou frézou s radiusem na čele. První vrstva se frézuje frézou průměr cca 12 mm, pro další vrstvy volíme

nástroje postupně menších průměrů. Pro každou hrubovanou vrstvu provádíme samostatný výpočet činností FE.



CET        Všechna data se zadávají pro jeden tvar a počet shodných tvarů se zadává do údaje CET.

NPR        Frézuje–li se pouze jedním směrem X (jen sousledně nebo jen nesousledně), je po ukončení třísky nutný návrat rychloposuvem do polohy

 pro nastavení další třísky. Proto NRP = ANO / NE

PEV        Obrobitelnost materiálu vyjadřujeme pomocí jeho pevnosti (tvrdosti) v kg na čtverečný milimetr. Běžné materiály mají pevnost 90 – 120 kg/mm

RTR        Rozteč třísekVýchozí “body” třísek jsou nastaveny souřadnicemi Y a Z, ve směru X pracuje posuv při programem měněné souřadnici Z.

 Výchozí bod další třísky je posunutý od předchozí o rozměr Y i Z a tuto vzdálenost (přeponu trojúhelníku) zadáváme jako vstupní údaj RTR (rozteč třísek).

 Výpočet (hodnotu RTR) můžeme provést:RTR = ((mm ve směru Y^2) + (mm ve směru Z^2))^0.5Například další tříska je nastavena ve směru Z hlouběji

 o 1,5 mm a ve směru Y o 2 mm:RTR = (1,5^2  + 2^2)^0.5 = 2,5Obvykle vyhovuje odhad, bývá průměr frézy x 0,3



Příklad 1:

Hrubujeme vrstvu tvaru frézou průměr 5 mm, rozteč třísek je 1,5 mm. Rozměry opsaného obdélníku v pohledu shora jsou 100 x 50 mm, frézujeme

“tam i zpět” (sousledně i nesousledně, takže NRP=NE). Průměrná délka třísky je menší než 100 mm, odhad je 85 mm.



KW:        8        výkon frézky

RP:        10        rychloposuv ve směru X, Y v  m/min

NRP        0        návrat rychloposuvem NE

UP:        0        dílec je již upnutý

PFR:         5        průměr frézy

SIR:        50        šířka frézovaného tvaru

L:        85        délka frézovaného tvaru

RTR        1,5        rozteč třísek

VYM:        3        čas za výměnu nástroje na tomto stroji

KG:        9        hmotnost dílce

PEV:        120        pevnost materiálu v kg/mm

CET:        1        jeden frézovaný tvar

TAC: 38,60 minut, TBC: 6 minut

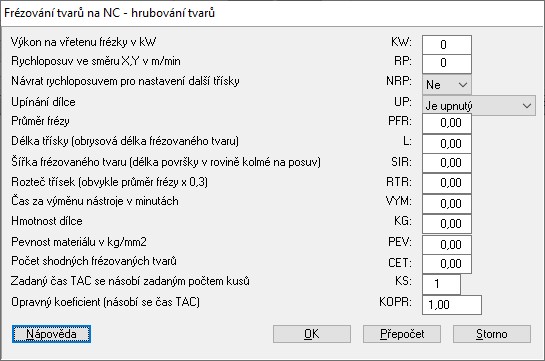

Dialogové okno pro zadání parametrů
