FD-Frézování tvarů na NC - hrubování svislým posuvem

<< Kliknutím sem zobrazíte obsah >> Navigace: Nápověda aplikace TPV2000Plus > Instalace > Subsystémy > Normování PO-NOR-KA > Nápověda-činnosti:

Instalace_Subsystemy_Normovani_PONORKA_Napoveda_FD

Contents

Činnost FD je určena pro výpočet času za hrubování pouze čelem čelní válcové frézy svislým posuvem, které je u hlubších tvarů (vzhledem k průměru

frézy) rychlejší. Užívá se pro malé rohové radiusy a hluboké tvary.

Výpočet časů za frézování vložek forem je určený pro rychlý výpočet před vypracováním řídícího programu, obvykle pro kalkulace nabídek k výrobě.

Výpočet je rozdělený do čtyř činností (druhů) označených FC, FD, FE, FF. Každá činnost má vlastní formulář pro zadání vstupních dat, některé zadávané

údaje jsou shodné. Výpočet času za frézování tvaru vložky formy je tak rozložený do několika dílčích výpočtů, jejichž výsledky jsou v rámci operace sečteny.

Užívané stroje mají různé maximální otáčky vřetene a parametry užívaných fréz jsou rovněž rozdílné. Uživatelům doporučujeme ověření jednotlivých

výpočtů a určení opravných koeficientů KOPR, o nichž je možné zapsat k činnostem poznámky.

Veškeré přípravné práce pro další operaci se provádí v časovém zákrytu během předchozí operace, vypočítaný čas TBC je proto nízký.

CET Všechna data se zadávají pro jeden tvar a počet shodných tvarů se zadává do údaje CET.

PEV Obrobitelnost materiálu vyjadřujeme pomocí jeho pevnosti (tvrdosti) v kg na čtverečný milimetr. Materiály forem mají pevnost 90 – 140 kg/mm

L Délka opsaného obdélníku (pohled shora) frézovaného tvaru

SIR Šířka opsaného obdélníku (pohled shora) frézovaného tvaru

HL Hloubka frézování (délka svislého posuvu).

Příklad 1:

Máme vyhrubovanou dutinu do hloubky 40 mm rohovými radiusy R=16 (hrubovalo se frézou průměr 32). Pro následné elektroerozívní hloubení

potřebujeme rohové radiusy R=16 zmenšit na R=4 (frézou průměr 8mm). Použijeme frézování jen čelem frézy svislým posuvem, neboli činnost FD

(nástroj je méně namáhaný na ohyb).

Opsaný čtverec (pohled shora) má rozměry 16 x 16 mm, hloubka je 40 mm.

KW: 8 výkon frézky

RP: 2 rychloposuv ve směru Z v m/min

UP: 0 dílec je již upnutý

PFR: 8 průměr frézy

SIR: 16 šířka frézovaného tvaru

L: 16 délka frézovaného tvaru

HL: 40 hloubka hrubování

VYM: 3 čas za výměnu nástroje na tomto stroji

KG: 9 hmotnost dílce

PEV: 120 pevnost materiálu v kg/mm

CET: 4 čtyři shodné tvary

TAC: 21,06 minut, TBC: 6 minut

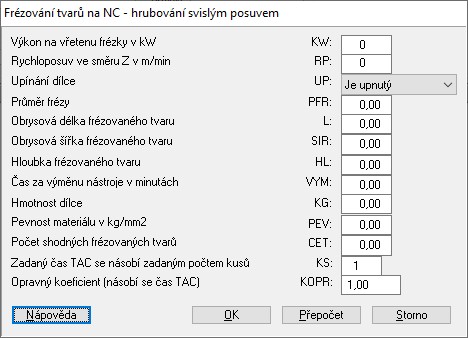

Dialogové okno pro zadání parametrů
