DB-Řezání tyčí, profilů, trubek

Instalace_Subsystemy_Normovani_PONORKA_Napoveda_DB

Výpočet je přizpůsoben pro řezání veškerých tyčí na veškerých pilách. Tloušťky stěn trubek a profilů se nezadávají, výpočet vychází z údaje TYC

(druh děleného polotovaru). Čas za manipulaci s tyčemi větších rozměrů a přířezy větších délek je zahrnut. Údaj TL (menší rozměr dvourozměrných tyčí)

se u jednorozměrových tyčí (průměr, 4HR, 6HR, kruhová trubka) nezadává.



Příklad 1:

Řezat ocelovou kruhovou tyč 11500 průměr 38 na přířezy dlouhé 80 mm:



DAV:

10

počet kusů ve výrobní dávce

TYC:

1

kruhová tyč

TL:

U kruhových tyčí se údaj nevyplňuje

Q:

38

průměr tyče

L:

80

délka přířezu

KOBR:

1

koeficient obrobitelnosti

PILA:

1

tyč se řeže na kotoučové pile s ručním posuvem

TAC:         1.15 minut                TBC: 13 minut



Příklad 2:

Řezat ocelovou 4HR tyč 11373 70 x 70 na přířezy dlouhé 150 mm:



DAV:

30

počet kusů ve výrobní dávce

TYC:

3

čtyřhranná tyč

TL:

U čtyřhranných tyčí se údaj nevyplňuje

Q:

70

šířka tyče

L:

150

délka přířezu

KOBR:

1

koeficient obrobitelnosti

PILA:

0.8

tyč se řeže na kotoučové pile

TAC:         2.11 minut                TBC: 15 minut



Příklad 3:

Řezat plochou tyč 32 x 10 ze slitiny Al (KOBR=0.50) na přířezy dlouhé 58 mm:



DAV:

250

počet kusů ve výrobní dávce

TYC:

4

plochá tyč

TL:

10

menší rozměr tyče (ploché)

Q:

32

větší rozměr tyče (ploché)

L:

58

délka přířezu

KOBR:

0.5

koeficient obrobitelnosti (slitina Al)

PILA:

1

tyč se řeže na kotoučové pile s ručním posuvem

TAC:        0.55 minut                TBC: 13 minut



Příklad 4:

Řezat L profil 80 x 80 z oceli 11523 (KOBR:1.26) na délku 123.



DAV:

30

počet kusů ve výrobní dávce

TYC:

6

profil

TL:

80

tloušťka profilu, údaj je nutné u profilů vždy vyplnit, i v případě rovnoramenných profilů

Q:

80

šířka profilu

L:

123

délka přířezu

KOBR:

1.26

koeficient obrobitelnosti

PILA:

0.8

profil se řeže na kotoučové pile

TAC:         1.47 minut                TBC: 16 minut



Příklad 5:

Řezat obdélníkový uzavřený profil rozměrů 30 x 15 ze slitiny Al:



DAV:

300

počet kusů ve výrobní dávce

TYC:

6

profil

TL:

15

tloušťka profilu, údaj je nutné u profilů vždy vyplnit, i v případě rovnoramenných profilů

Q:

30

šířka profilu

L:

328

délka přířezu

KOBR:

0.5

koeficient obrobitelnosti

PILA:

1

profil se řeže na kotoučové pile s ručním posuvem

TAC:        0.69 minut                TBC: 12 minut



Příklad 6:

Řezat profil I rozměrů 180 x 82 na délku 1680:

DAV:

1

počet kusů ve výrobní dávce

TYC:

6

profil

TL:

82

tloušťka (menší rozměr) profilu

Q:

180

šířka (větší rozměr) profilu

L:

1680

délka přířezu

KOBR:

1

koeficient obrobitelnosti

PILA:

1.7

profil se řeže na rámové pile

TAC:         19.21 minut                TBC: 20 minut

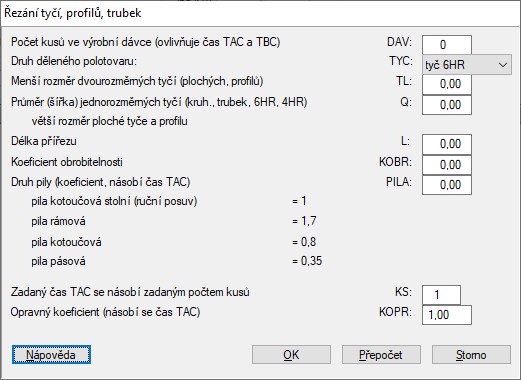

Dialogové okno pro zadání parametrů
