Činnost BR je určena pro broušení rovinných ploch na vodorovných bruskách. Pro broušení tvarů je určena činnost BT a pro broušení desek na tloušťku

v kusových výrobách činnost BD.  Do údaje DAV se zadává předpokládaný počet kusů ve výrobní dávce a do údaje POC počet současně upnutých a

broušených kusů. Například se upíná současně 8 kusů a obvyklá velikost výrobní dávky je 200 kusů: Zadáme DAV:200 a POC:8.

Do údaje UP se zadává hodnota pro jeden kus. Například upínáme do přípravku současně 8 kusů: Zadáme UP:3 (přípravek).

Na součástech se v rámci výrobní operace brousí obvykle jediná nebo dvě rovnoběžné rovinné plochy. Do údaje STR se zadává počet těchto ploch

(stran) 1 nebo 2.

Do údaje PSOS se zadává počet obsluhovaných strojů jedním pracovníkem. Ve specializovaných dílnách nebo uzlech pracovišť může jeden pracovník

obsluhovat dva i tři stroje. Do údajů SIR a L se zadává šířka a délka broušené plochy jednoho dílce (jedné strany). Například při oboustranném broušení

desek 200x300 mm na tloušťku zadáme SIR:200 a L:300.

Do údaje RA se zadává drsnost plochy a do údaje IT požadovaná přesnost. Obvyklá drsnost je 1.6 a přesnost netolerovaných rozměrů bývá podnikově

standardizována na IT12.

Do údaje PRID se zadává přídavek na broušení na jednu plochu. Například brousit desku oboustranně z rozměru 25.5 na rozměr 25h7:

Zadáme PRID:0.25. Přídavky na broušení se obvykle nekontrolují. Doporučujeme proto zadávat standardní přídavek 0.2 mm u součástí do délky 200 mm

a přídavek 0.25 u větších součástí.

Do údaje KG se zadává přibližná hmotnost dílce a do údaje KOBR koeficient obrobitelnosti. Tabulka s hodnotami KOBR je informativní, v podnicích

jsou obvykle ověřeny vlastní koeficienty. Hodnota KOBR násobí strojní čas. Při broušení běžných nekalených ocelí je KOBR:0.7.



Příklad 1:

Jednostranně brousit součást na rozměr 14f8, současně upínat 30 kusů, drsnost 1.6, obvyklá výrobní dávka je 250 kusů.






DAV:

250

Kusů ve výrobní dávce

UP:

1

Volně, opěrné lišty

POC:

30

počet současně upnutých a broušených kusů

STR:

1

počet broušených stran

PSOS:

1

počet současně obsluhovaných strojů

SIR:

25

šířka broušené plochy

L:

25

délka broušení

RA:

1.6

drsnost Ra

IT:

8

přesnost IT

PRID:

0.2

přídavek na broušení

KG:

0.07

hmotnost součásti

KOBR:

0.7

Koeficient obrobitelnosti

TAC:         0.97 minut                TBC: 15 minut



Příklad 2:

Upnout do svěráku, brousit plochu na rozměr 20g8.






DAV:

1

jeden kus ve výrobní dávce

UP:

3

upnutí do svěráku

POC:

1

počet současně upnutých a broušených kusů

STR:

1

počet broušených stran

PSOS:

1

počet současně obsluhovaných strojů

SIR:

10

šířka broušené plochy

L:

140

délka broušení

RA:

0.8

drsnost Ra

IT:

8

Přesnost IT

PRID:

0.2

Přídavek na broušení

KG:

0.3

hmotnost součásti

KOBR:

1

koeficient obrobitelnosti

TAC:        5.96 minut                TBC: 18 minut



Příklad 3:

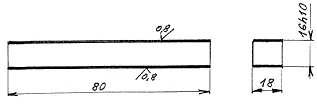

Brousit lištu oboustranně na rozměr 16h10.






DAV:

250

kusů ve výrobní dávce

UP:

1

volně, opěrné lišty

POC:

30

počet současně upnutých a broušených kusů

STR:

2

počet broušených stran

PSOS:

1

počet současně obsluhovaných strojů

SIR:

18

šířka broušené plochy

L:

80

délka broušení

RA:

0.8

drsnost Ra

IT:

10

přesnost IT

PRID:

0.2

přídavek na broušení

KG:

0.2

hmotnost součásti

KOBR:

0.7

koeficient obrobitelnosti

TAC:        1.93 minut                TBC: 19 minut



Příklad 4:

Brousit lišty na šířku 40H7, dílenské upínací pomůcky.
Do délky broušení L se zadává "dráha kotouče" 190 mm, přestože se brousí pouze 2 x 30 mm.






DAV:

60

kusů ve výrobní dávce

UP:

4

dílenské upínky

POC:

10

počet současně upnutých a broušených kusů

STR:

2

počet broušených stran

PSOS:

1

počet současně obsluhovaných strojů

SIR:

12

šířka broušené plochy

L:

190

délka broušení

RA:

0.8

drsnost Ra

IT:

7

přesnost IT

PRID:

0.2

přídavek na broušení

KG:

0.8

hmotnost součásti

KOBR:

1

koeficient obrobitelnosti

TAC:        6.41 minut                TBC: 24 minut



Příklad 5:

Brousit desku oboustranně na tloušťku 28.






DAV:

2

kusů ve výrobní dávce

UP:

1

Volně

POC:

1

počet současně upnutých a broušených kusů

STR:

2

počet broušených stran

PSOS:

1

počet současně obsluhovaných strojů

SIR:

230

šířka broušené plochy

L:

392

délka broušení

RA:

1.6

drsnost Ra

IT:

12

přesnost IT

PRID:

0.25

přídavek na broušení

KG:

25

hmotnost součásti

KOBR:

0.7

koeficient obrobitelnosti

TAC:        49.36 minut                TBC: 21 minut
