1.Aplikace SE2TPV

1.1Základní rysy

Aplikace SE2TPV řeší přímé propojení TPV2000Plus se SolidEdge.



Aplikace umožňuje:



▪Přenos celé struktury modelu sestavy ze SolidEdge nebo přenos dle nastaveného počtu úrovní

▪Přenos dílců, svařenců, plechových součástí do TPV2000Plus s možností výběru materiálu z databáze TPV2000Plus a rozměrů přířezu přímo v aplikaci SE2TPV

▪Spárování typu položky v SolidEdge (ASM,PAR,PSM,PWD) vzhledem k postavení položky v TPV2000Plus

▪Identifikaci jednotlivých částí modelu (sestavy ASM, dílce PAR) v SolidEdge s položkami TPV2000Plus

▪Pro každý typ položky v SolidEdge předepsat, které soubory mají být přístupné z TPV2000Plus

▪Načtení pozic z výkresu DFT, ruční nebo automatické zadání pozic

▪Kontrolu existence přenášených dokumentů (výkresů) do TPV2000Plus

▪Možnost nastavit přenášet strukturu nebo přenášet pouze výkresy nebo obojí

1.2Součásti aplikace SE2TPV

1.2.1Komunikační modul

Aplikace SE2TPV je v SolidEdge reprezentována ikonou . Aplikaci lze po instalaci spustit také z menu Start – Programy - TPV2000 – Propojení SE. Musí být

ale otevřen SolidEdge.

1.2.2Funkce pro otevření rozpisky v TPV2000Plus

Součástí aplikace je také funkce pro otevření rozpisky TPV2000Plus přímo ze SolidEdge, která je reprezentována ikonou .

1.2.3Načtení modelu pro vybranou položku TPV2000Plus

Pomocí ikony můžete do SolidEdge přenést model aktuální položky, zobrazené ve funkci pro správu položek (pokud je v TPV2000Plus na tento model vytvořen odkaz)

2.Instalace SE2TPV

Instalaci všech součástí aplikace provedete vyvoláním instalačního programu Setup_se2t.exe. Instalaci funkcí (ikon) přímo do SolidEdge provedete v SolidEdge

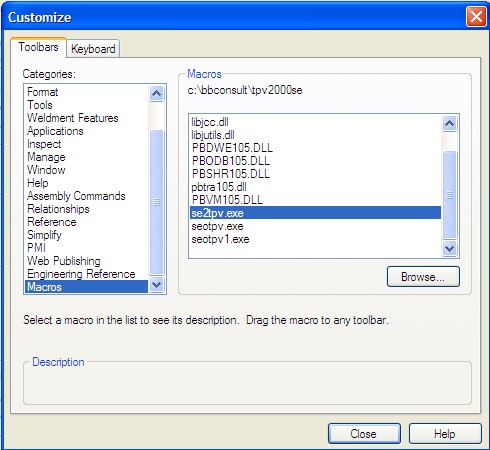

volbou Tools – Customize. V záložce Tools zvolíte Macros a pomocí Browse nalistujete adresář s instalací SE2TPV (c:\BBconsult\TPV2000Plus). Zde myší označíte

soubor se2tpv.exe a přetáhnete jej do řádku s ikonami.

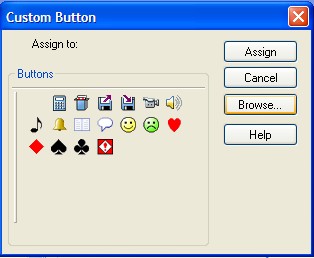

V dialogu pro přiřazení ikony zvolíte Browse a vyberete ikonu se2tpv.bmp.



Stejný postup opakujete pro makro seotpv.exe a ikonu seotpv.bmp a seotpv1.exe s ikonou seotpv1.bmp.



3.Nastavení prostředí SE2TPV

Modul SE2TPV využívá pro přenos dat ze SolidEdge do TPV2000Plus obecné rozhraní C2T (CAD to TPV). Toto rozhraní je nastaveno po implementaci komunikačních

tabulek a procedur v databázi TPV2000Plus implementační firmou, která zároveň provede nastavení rozhraní C2T pro SolidEdge. Nastavení C2T je popsáno v samostatném

dokumentu.



Pro nastavení prostředí SE2TPV i C2T musí mít uživatel nastaveno v TPV2000Plus právo 0 – nastavení modulu pro import CAD (viz. Adminstrátor,

MENU Správa – Aktualizace profesí, práva pro Správce).



Nastavení modulu SE2TPV vyvoláte volbou Nastavit. Nastavení je provedeno implementátorem TPV2000Plus po instalaci modulu SE2TPV.





3.1Záložka Nastavení dokumentů

Umožňuje předepsat k typu položky SolidEdge a případně způsobu pořízení dokumenty, které se mají předávat do TPV2000Plus.





Nastavení dokumentů používá SE2TPV ke kontrole existence dokumentů před jejich přenosem do TPV2000Plus.

Pokud neuvedete způsob pořízení, jedná se o implicitní nastavení pro příslušný typ položky v SolidEdge.

Pokud neuvedete ani typ položky SolidEdge (Postavení CAD), jedná se o implicitní nastavení pro všechny typy položek SolidEdge, tj. asm, par, psm, pwd.



Při exportu do TPV2000Plus systém hledá nejprve záznamy pro dané Postavení CAD a Způsob pořízení (pokud je zadán). Jestliže nic nenajde vynechá Způsob pořízení

a hledá záznamy pouze dle Postavení CAD, kde Způsob pořízení není zadán. Jestliže ani v tomto případě nic nenajde, hledá záznamy kde nejsou obě pole vyplněna.



Příklad

Pokud chcete do TPV2000Plus předávat pouze odkaz na výkresy ve formě PDF pro bez ohledu na typ položky SolidEdge a Způsob pořízení, vyplníte do této záložky

pouze jeden řádek, neuvedete Postavení CAD ani Způsob pořízení a do Extenze uvedete pouze PDF.

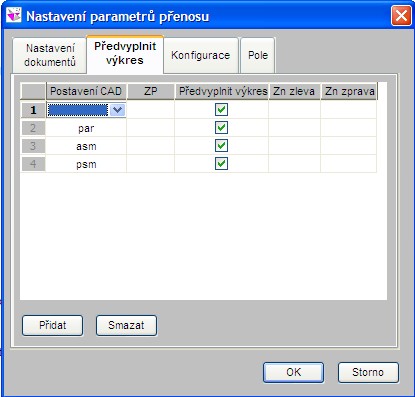

3.2Záložka Předvyplnit výkres

Pro identifikaci výkresových položek v TPV2000Plus je nutné zadání čísla výkresu. Pokud není v modelu SolidEdge uvedeno číslo výkresu v poli Document Number je

možné nastavit modulu SE2TPV převzetí identifikátoru výkresu ze jména souboru modelu. Toto nastavení lze provést centrálně pro všechny typy položek SolidEdge

nebo zvlášť pro konkrétní typ položky, případně způsob pořízení. Pro vyhodnocení platí stejná pravidla jako u nastavení dokumentů.

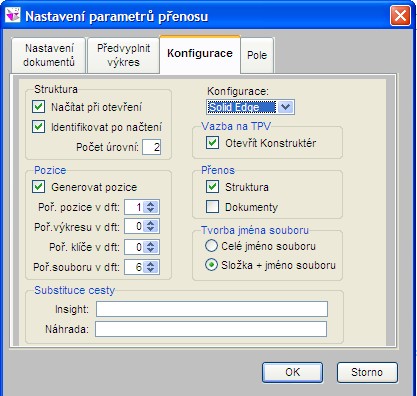

3.3Záložka Konfigurace

Slouží pro nastavení implicitních hodnot modulu SE2TPV, které si může každý uživatel lokálně upravit pomocí volby Možnosti a pro propojení s konfigurací rozhraní

C2T.

3.3.1Skupina Struktura





3.3.2Skupina Pozice

pole.

pole.

3.3.3Skupina Konfigurace

Výběr profilu konfigurace prostředí C2T. Dle nastavení tohoto profilu se provádí import do TPV2000Plus.

3.3.4Skupina Vazba na TPV

3.3.5Skupina Přenos

3.3.6Tvorba jména souboru

cesty.



Toto nastavení slouží k vyhodnocení jména souboru při archivaci modelů pomocí InSight.

3.3.7Substituce cesty



Toto nastavení slouží k substituci jména souboru evidovaného v InSight za identifikaci přístupnou dle syntaxe file systému. Pokud je substituce nastavena, jsou v

TPV2000Plus ukládány odkazy na modely v zaměněné identifikaci.

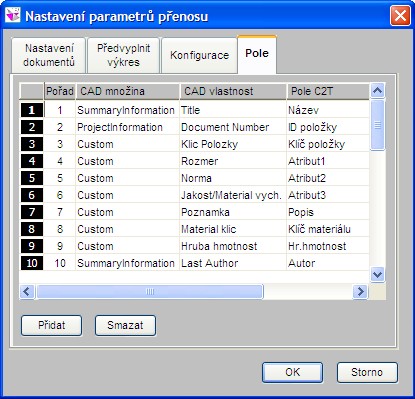

3.4Záložka Pole

Toto nastavení slouží pro identifikací názvů polí v SolidEdge s poli prostředí C2T. Názvy CAD množina a CAD vlastnost nedoporučujeme měnit bez konzultace s

implementátorem.







4.Práce s modulem SE2TPV

Po vyvolání modulu SE2TPV buď tlačítkem v SolidEdge nebo z menu Start se objeví pracovní plocha modulu, která je rozdělena na část s výpisem stromu součásti,

otevřené v SolidEdge, a na část s výpisem údajů aktuální položky a rozpisky (seznamu komponent pro příslušnou sestavu). Všechny zobrazené údaje jsou čerpány

z vlastností otevřeného modelu v SolidEdge



V horní části jsou umístěna tlačítka pro vyvolání hlavních funkcí modulu.



Systém bývá většinou nastaven tak, že ihned po vyvolání se načte struktura pro aktuální model, otevřený v SolidEdge a provede se identifikace položek.



V levé části obrazovky lze přecházet myší na jednotlivé komponenty otevřené sestavy, rozbalovat a sbalovat jednotlivé úrovně a pomocí pravého tlačítka myši vyvolávat

další funkce.



V pravé částí obrazovky je možné provádět aktualizaci některých zobrazených atributů, které lze tlačítkem Zapsat uložit do otevřeného modelu SolidEdge. Tlačítkem

Přenést lze vyvolat přenos struktury a připojených souborů do systému TPV2000Plus.





4.1Popis jednotlivých voleb – tlačítek

4.1.1Načíst

Načte strukturu pro aktuální model, otevřený v SolidEdge do hloubky odpovídající zadanému počtu úrovní. Načtení se provádí z dat modelu. Pokud je v SolidEdge

zavřen aktuální model a otevřen jiný, je touto volbou načtena struktura nově otevřeného modelu.



Jestliže je v rámci modelu na stejné úrovni rozpadu použita vícekrát stejná sestava nebo dílec, je zobrazena ve stromu 1x a počet kusů odpovídá počtu výskytů dané

sestavy nebo dílce.

4.1.2Identifikovat

Provede identifikaci jednotlivých položek struktury modelu SolidEdge s položkami TPV2000Plus. Pro identifikaci zobrazuje ve stromu a v záložkách Položka a Rozpiska

následující znaky:



       Položka v TPV2000Plus existuje, pokud se jedná o výkresovou položku, existuje i modifikace

•Položka v TPV2000Plus existuje, bude založena nová konstrukční modifikace

•Položka v TPV2000Plus neexistuje



Při identifikaci položek postupuje systém následovně:

1.Je-li zadáno číslo výkresu hledá položku dle čísla výkresu

2.Je-li zadán klíč položky, hledá položku dle klíče položky

3.V ostatních případech hledá položku dle zadaného názvu a atributu 1 až 3

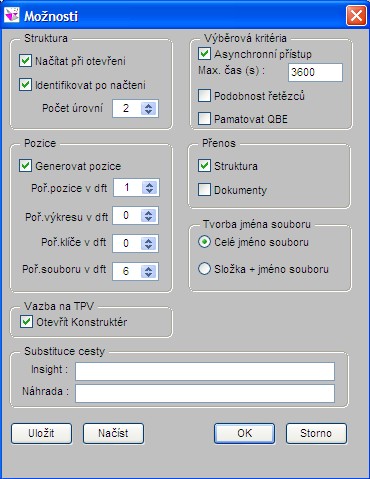

4.1.3Možnosti

Zobrazí dialog pro zadání možností nastavení modulu. Po vyvolání jsou implicitní hodnoty předvyplněny dle globálního nastavení, viz. popis nastavení modulu C2T.

Uživatel má možnost tyto hodnoty přepsat a uložit.



Význam jednotlivých voleb a nastavení je stejný jako u popis nastavení modulu C2T.





4.1.4Zapsat

Zapíše aktualizované údaje v pravé části obrazovky v záložkách Položka a Rozpiska do aktuálního modelu součásti, otevřeného v SolidEdge.



V případě aktualizace údajů pro některou z komponent otevřené sestavy se po volbě Zapsat otevře v SolidEdge příslušný dílec nebo podsestava, zapíší se údaje

do modelu, soubor se uloží a zavře.

Jestliže se aktualizují údaje pro již otevřený model v SolidEdge, zapíší se údaje do příslušného modelu, avšak model se neuloží ani neuzavře. To platí jak pro

vrcholovou sestavu (musí být otevřena vždy) tak pro komponentu. Uložení modelu s aktualizovanými údaji je pak nutno provést ručně v SolidEdge.

4.1.5Kontrola dokumentů

Provede kontrolu existence dokumentů, předávaných do TPV2000Plus dle nastavení (viz. záložka Nastavení dokumentů), případně zobrazí informativní hlášení o

neexistenci příslušných dokumentů. Kontrolu dokumentů doporučujeme vyvolat vždy před přenosem do TPV2000Plus.



4.1.6Přenést

Zobrazí dialog pro zadání přenosu načtených údajů do TPV2000Plus, kde je možné zaškrtnout, zda přenést strukturu případně dokumenty. Dialog je přednastaven dle

nastavení v dialogu Možnosti.

Po úspěšném importu může být otevřena přímo příslušná rozpiska v TPV2000Plus dle nastavení v dialogu Možnosti. Pokud import neproběhne v pořádku, objeví se okno

s chybovým hlášením.



Před použitím volby Dokumenty musí být přenesena struktura ať už samostatně nebo s dokumenty. Samostatná volba Dokumenty pak pouze obnoví nebo přidá

odkazy na předepsané dokumenty – výkresy. Volbu struktura bez volby Dokumenty je možné použít pro přenos kusovníkových struktur do TPV2000Plus pro zahájení

prací na technologických postupech apod., kdy ještě není hotová kompletní výkresová dokumentace, ale je potřeba jíž mít v TPV2000Plus data s předstihem.



4.1.7Nastavit

Vyvolá dialog pro globální nastavení modulu SE2TPV, popsaný v kapitole Nastavení prostředí SE2TPV.



4.1.8Zobrazit

Dialog pro zobrazení dalších informací.



4.1.8.1Kontrola dokumentů

Zobrazí okno s výpisem poslední kontroly dokumentů. Zobrazí se automaticky při volbě funkce Kontrola dokumentů.

4.1.8.2Položky

Zobrazí přehledovou tabulku s výpisem všech položek a jejich atributů načtených ve stromu modelu SolidEdge

4.1.8.3Žurnál importu

Zobrazí výpis žurnálu posledního importu s výpisem chybových hlášení. Žurnál je zobrazen automaticky při volbě Přenést, pokud dojde k chybám při importu dat do

TPV2000Plus.

4.1.8.4Hlavička importu

Zobrazí hlavičkové údaje posledního přenosu do TPV2000Plus, podle kterých lze přenesená data dohledat zpětně v navazujícím modulu C2T.

4.1.8.5Struktura importu

Zobrazí výpis dat struktury posledního přenosu do TPV2000Plus z modulu C2T.

4.1.8.6Dokumenty importu

Zobrazí výpis dat odkazů na dokumenty posledního přenosu TPV2000Plus z modulu C2T

4.1.8.7Nastavení dokumentů

Zobrazí údaje o nastavení dokumentů modulu SE2TPV, viz. kapitola Záložka Nastavení dokumentů.

4.1.8.8Předvyplnit výkres

Zobrazí údaje o nastavení předvyplnění výkresu modulu SE2TPV, viz. kapitola Záložka Předvyplnit výkres

4.1.8.9Data zdroje

Zobrazí zdrojová data pro výpis struktury načtená ze SolidEdge

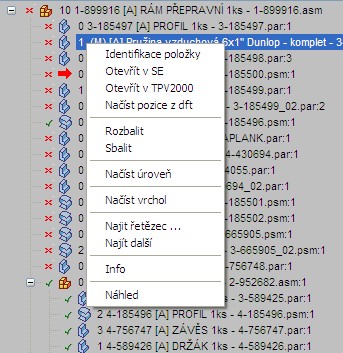

4.2Funkce volané z menu výpisu struktury

Menu výpisu struktury vyvoláte klepnutím pravým tlačítkem myši do výpisu struktury. Menu obsahuje následující funkce.

4.2.1Identifikace položky

Provede identifikaci aktuální položky stromu s položkou TPV2000Plus dle pravidel identifikace.

4.2.2Otevřít v SE

Otevře aktuální položku v SolidEdge

4.2.3Otevřít v TPV2000

Otevře rozpisku aktuální položky v TPV2000Plus

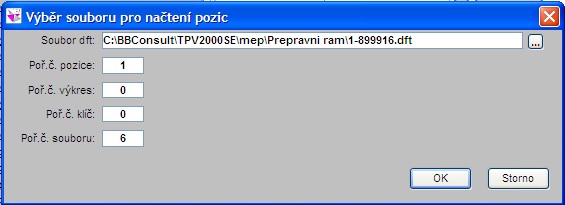

4.2.4Načíst pozice z DFT

Umožní načíst pozice z 2D výkresu dft dle nastavení. Před načtením zobrazí dialog pro nastavení parametrů a identifikaci souboru s výkresem.







Další údaje jsou předvyplněny dle nastavení ve funkci Možnosti.



pole.

Po načtení pozic z výkresu se opět načtou komponenty sestavy do stromu s pozicemi, aktualizovanými dle výkresu pro první úroveň rozpadu sestavy. V záložce

Položka se objeví informace Pozice načteny z výkresu.

4.2.5Rozbalit

Rozbalí strom k aktuální položce. Počet rozbalovaných úrovní je dán nastavením počtu úrovní v Možnostech.

4.2.6Sbalit

Sbalí všechny nižší položky k aktuální položce.

4.2.7Načíst úroveň

Načte nejbližší nižší úroveň k aktuální položce. Načtení probíhá z paměti programu SE2TPV nikoliv z dat modelu SolidEdge

4.2.8Načíst vrchol

Načte strukturu k vrcholové položce. Načtení probíhá z paměti programu SE2TPV nikoliv z dat modelu SolidEdge

4.2.9Najít řetězec

Do dialogového okna lze zadat znakový řetězec, který je pak vyhledán v zobrazeném stromu.

4.2.10Najít další

Nalezne další výskyt zadaného řetězce

4.2.11Zobrazit info

Zobrazí obecnou informaci o aktuálním řádku

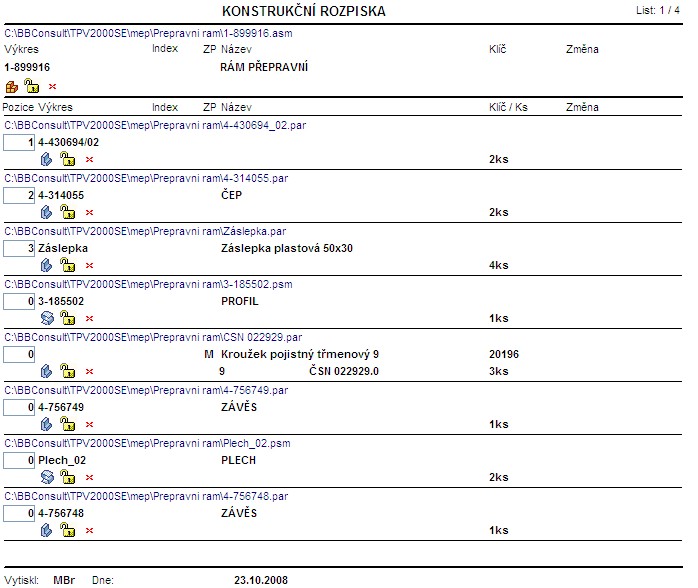

4.2.12Zobrazit náhled

Zobrazí strukturu ve formě náhledu TPV2000Plus pro možnost tisku stromu struktury.

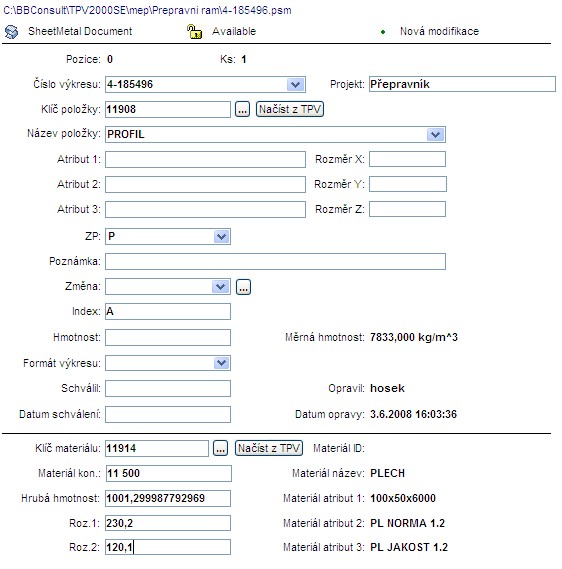

4.3Záložka položka

V záložce Položka lze zadat data o aktuální položce, identifikovat položku SolidEdge s položkou TPV2000Plus, zadat informaci o změně a o materiálu pro dílec.



Výpis obsahuje v záhlaví informaci o uložení zdrojového souboru modelu, typ a stav položky v SolidEdge a příznak identifikace položky s položkou TPV2000Plus.





této záložce.





                           Využití tohoto pole závisí na implementaci a nastavení TPV2000Plus a na nastavení programu C2T, který provádí vlastní import dat ze SolidEdge do

                           TPV2000Plus. Lze vybrat změnu již existující nebo zadat změnu s identifikátorem, který v TPV2000Plus neexistuje. Během přenosu do TPV2000Plus je změna

                           založena.

U nových součástí není číslo změny většinou požadováno (ale může být – závisí na nastavení TPV2000Plus).

Pro vyhodnocení zda bude založena v TPV2000Plus nová modifikace je důležitý index změny. Pokud je nastaveno v TPV2000Plus automatické číslování změn,

není nutné změnu zadávat v SE2TPV, změna se vygeneruje automaticky během přenosu do TPV2000Plus (v nastavení modulu C2T je nutné zapnout

volbu Generovat změnu).

                           TPV2000Plus, zda existuje příslušná modifikace se zadaným indexem. Aktualizace indexu může být v nastavení SE2TPV vypnutá, např. při využití

                           InSight je index změny generován automaticky.





Údaje zobrazené pro součásti typu Dílec (par, psm,pwd)

                           Tlačítkem lze vyvolat formulář pro výběr položky materiálu z TPV2000Plus. Po volbě Přenést se zobrazí údaje o příslušném materiálu.

                           Načtení vezme údaje z prvního řádku (pozice) v příslušné rozpisce v TPV2000Plus.

                           hrubé hmotnosti, implementovaný v TPV2000Plus.



Pokud není uveden Klíč materiálu, vztahují se údaje o rozměrech a hmotnosti přímo k položce načtené z CAD. Lze tím řešit například svařence, kdy daný model

položky je z hlediska SolidEdge veden jako plechový dílec s konkrétními rozměry, avšak v TPV2000Plus má být veden pouze jako materiál vstupující do vyšší sestavy

(plechová tabule) s rozměry pro dělení.

4.4Záložka rozpiska

V této záložce je možné zadat ručně čísla pozic jednotlivých komponent sestavy. Pokud jsou zadány pozice ručně, objeví se v záhlaví formuláře položky informace

Pozice zadány z rozpisky.



4.4.1Možnosti zadání čísel pozic

Automatické generování pozic dle nastavení v modulu Konstruktér.

Ruční zadání čísel pozic v záložce Rozpiska.

Načtení čísle pozic z 2D výkresu sestavy.



4.4.2Zápis aktualizovaných údajů do modelu SolidEdge

Údaje aktualizované v záložkách Položka a Rozpiska jsou zapsány do modelu součásti tlačítkem Zapsat dle pravidel popsaných v popisu funkce tohoto tlačítka.



Zadání implicitní změny přenosu

V dialogu přenosu je možné zadat implicitní změnu, pod níž se založí nové konstrukční modifikace pro přenášené položky (tj. položky, reprezentované žlutou tečkou v identifikační ikoně).



Implicitní změnu přenosu není nutné zadávat v případech pro:

▪Nové položky a jejich první modifikace, pokud se zakládají k implicitní (prvotní) změně, zadané v globálním nastavení systému)

▪Položky, které mají v SE2TPV na kartě položky přímo uvedeno číslo změny

▪Je-li nastaveno automatické číslování konstrukčních změn



Použití implicitní změny přenosu odstraňuje nutnost evidovat u každé položky společně s indexem změny i číslo změny (pokud neplatí výše uvedené případy). Implicitní změna přenosu se při

opětně vyvolaném přenosu pamatuje.

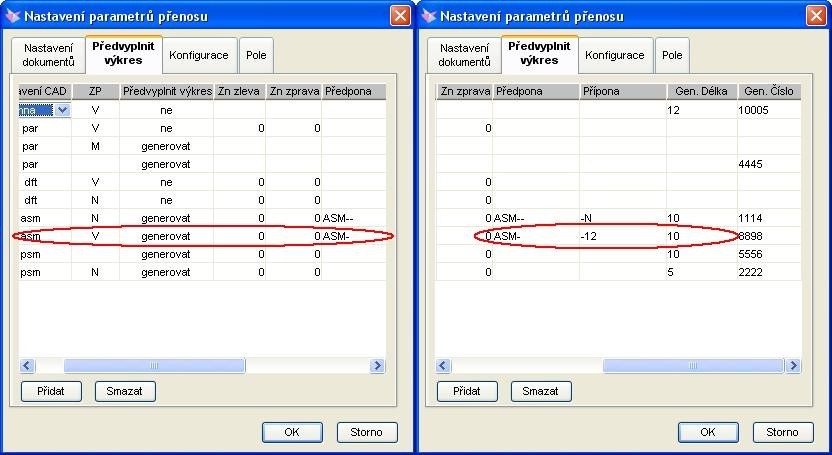

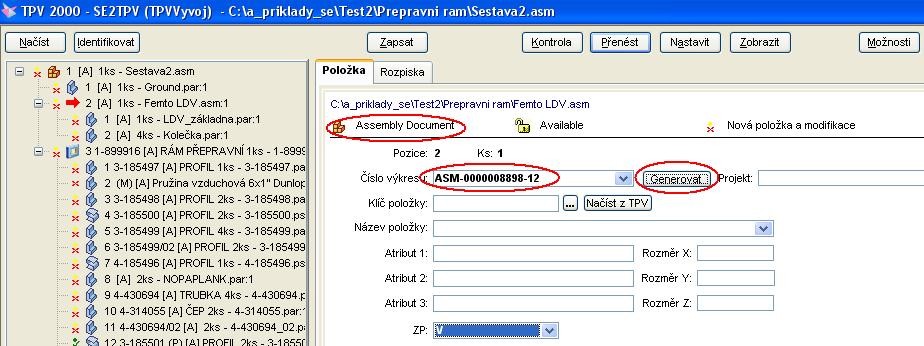

Generování čísla výkresu

Pokud je nastaveno k dané položce generování identifikátoru výkresu (Document number), je možné volbou Generovat nechat systémem tento identifikátor dle zadaných pravidel vytvořit.

Generování lze nastavit různě pro typ souboru (ASM, PAR, PSM) a případně pro příznak způsobu pořízení nebo stejně pro všechny typy souborů.





Např. pro Postavení CAD = asm a způsobu pořízení ZP = V je ve sloupci Předvyplnit výkres zadáno Generovat. Generované číslo výkresu je pak sestaveno podle zadané Předpony (ASM-),

Připony (-12), Délky (10) a poslední hodnoty generovaného čísla + 1 (Gen. Ćíslo = 8898).





Hodnota generovaného čísla výkresu je tedy ASM-0000008898-12.



Přenos názvu modifikace a přídavného textu

Na kartu položky bylo doplněno pole Název změny, kde lze zadat znakový řetězec, který bude přenesen do názvu modifikace příslušné rozpisky a 200 znaků dlouhý popis, který bude přenesen

do přídavného textu modifikace rozpisky.





Možnost zadat typ dokumentace D++ a list

Na kartu položky byla doplněna pole Typ dokumentace a List. Pokud je některé z uvedených polí zadáno, má přednost před nastavenými implicitními hodnotami typu dokumentace a listu pro daný

typ položky. Používá se při spolupráci s Digitálním archivem systému Dimenze++.



Tvorba jména dokumentu

>> Možnosti



Od verze 11.30 je změněna tvorba jména dokumentu. Pokud je v Možnostech nastavena Tvorba jména souboru na Složka + jméno souboru, tvoří se jméno dokumentu z cesty - viz sloupec „

Složka (Doc Path)“ a jména souboru „Jméno souboru (z Occ  - OccurenceFilename)“.





Jméno souboru je odvozeno z Celé jméno souboru (Occ OccurenceFilename). Dříve bylo toto jméno odvozeno z Jméno (Occ  Name).

Toto nastavení se týká především práce se systémem Insight. Výše zmíněné sloupce lze vypsat v datovém okně Data zdroje.

Pozn. S atributem Doc jméno (Doc FullName) se zatím v SE2TPV nepracuje.



Nastavení systému



>> Nastavit > Konfigurace





Do třetí záložky (Konfigurace) pro nastavení parametrů přenosu byla přidána dvě zaškrtávací pole:



▪Ignorovat klíč - při identifikaci a importu položky z SE do TPV2000Plus se ignoruje klíč položky

▪Zápis klíče - zapíše klíč položky při přenosu položky z TPV2000Plus do SE



Dále byl přejmenován parametr pro identifikaci načítané položky z TPV200 do SE2TPV a to z Ident.položky na Načítat položky. Zde je možné zvolit tři způsoby, podle kterých lze položku načíst:



▪dle klíče položky

▪dle ID položky nebo klíče položky

▪dle ID položky nebo názvu a atributů položky



Ovládání přenosu dokumentů pro položku

Pro ovládání přenosu dokumentů pro konkrétní položku bylo doplněno pole Příznaky importu.



Příznaky importu mají 3 volby:



▪Odkaz na model – platí pro soubory s extenzí ASM, PAR, PSM, PDM

▪Odkaz na výkres - platí pro soubory s extenzí DFT

▪Odkaz na ostatní dokumenty – platí pro ostatní soubory



Možnosti:



▪Hodnota A – odkaz se přenáší (dle nastavení modulu SE2TPV, Nastavit – Nastavení dokumentů)

▪Hodnota N – odkaz na dokument se ignoruje

▪Hodnota X – odkaz na dokument se v TPV smaže (pokud byl již dříve založen)





Poznámky:

Smazání dokumentu se netýká dokumentů přenesených do Digitální archivu Dimenze++

Ovládání přenosu dokumentů pro položku platí pouze, pokud je při přenosu do TPV zaškrtnuta volba Dokumenty





Nastavení masky čísla výkresu



U nastavení parametrů přenosu přibyla pátá záložka Maska ČV. Zde je definován formátu čísla výkresu podle jeho délky při jeho zápisu do odpovídajícího pole v Solid Edge.





Poznámka vazby – rozšíření na 500 znaků

Poznámka vazby byla rozšířena na 500 znaků (odpovídá dřívějšímu rozšíření poznámky v rozpisce TPV)



---

Další odkazy:



Vyhledávání, filtrování

Klávesové zkratky

Kontextové menu

Chybová hlášení



Technická podpora

Kontakty



Copyright © BB consult engineering s.r.o. 1998-2025.

All Rights Reserved.
