CAD2TPV (TPCT)

NVG_TP_Komunikace_S_CAD_CAD2TPV

Contents

Komunikace se systémy CAD

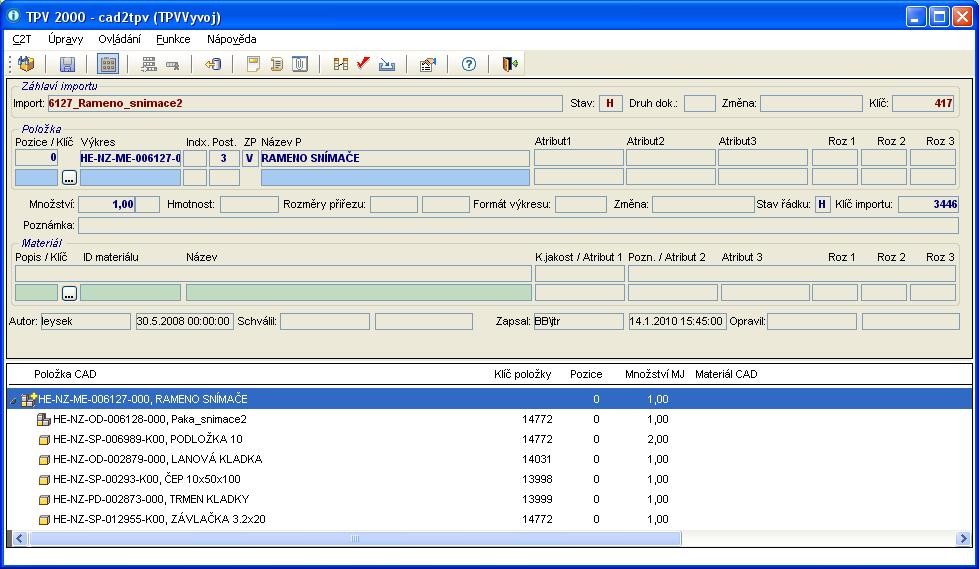

Ve verzi Plus má modul C2T nové rozhraní. Po výběru struktury importu (MENU C2T - vybrat) se zobrazí okno kde ve spodní části okna je zobrazen seznam položek ve formě stromu,

a v horní části jsou zobrazeny údaje hlavičky importu a detailní údaje o importované položce a případném materiálu. Pod údaji o položce a materiálu jsou editační pole,

do kterých lze zadat odpovídající údaje z TPV.

Ovládání

Menu - C2T

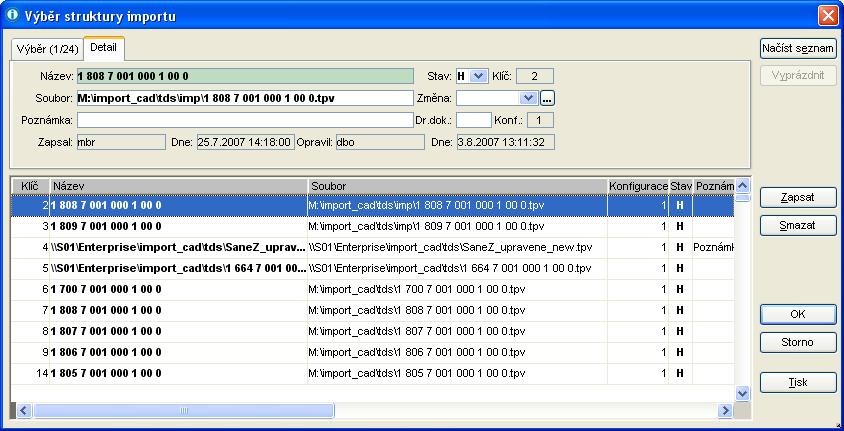

▪Vybrat – výběr struktury importu

▪Konfigurace – výběr a aktualizace konfigurace

Menu – Ovládání

▪Rozbalit větev – rozbalí aktuální větev stromu (také lze vyvolat kliknutím na plný trojúhelníček vlevo od ikony)

▪Sbalit větev – sbalí aktuální větev stromu (také lze vyvolat kliknutím na prázdný trojúhelníček vlevo od ikony)

▪Rozbalit vše – rozbalí se všechny úrovně stromu

▪Sbalit vše – sbalí se všechny úrovně stromu

Menu – Funkce

▪Záhlaví – vyvolá se hlavička importu

▪Seznam položek – nejprve se zobrazí okno Parametry seznamu položek, kde lze zvolit, zda se mají zobrazit pouze neznámé položky a/nebo neznámé materiály pro TPV.

Po potvrzení tlačítkem OK se zobrazí následující okno se seznamem položek a materiálů.

Údaje o položce i údaje o materiálu jsou dvouřádkové, kde na první řádce jsou importované údaje z CAD a na druhé řádce lze zadávat odpovídající údaje výběrem z TPV. Lze zadal klíč položky a

materiálu, číslo výkresu položky a ID materiálu, název položky a název materiálu. Kliknutím na tlačítko lze vybrat položku nebo materiál. Počet vybraných položek a výběrové parametry se

zobrazují v zápatí okna.

▪Identifikovat – provede se spárování položek z CAD a TPV. Pokud spárování proběhne, přiřadí se klíče položek z TPV položkám z CAD (jedná se o implementační záležitost).

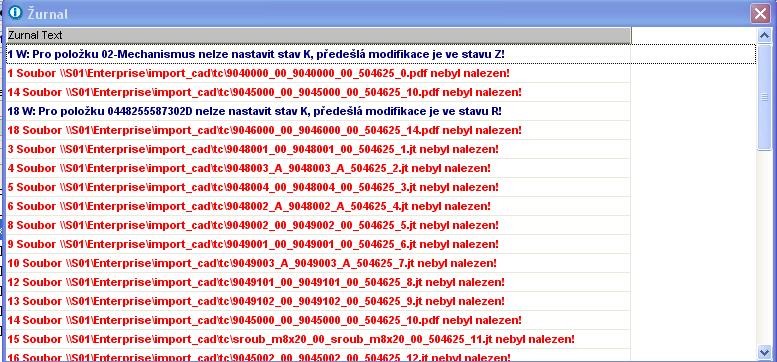

▪Zkontrolovat – provede kontrolu položek a zobrazí žurnál – např. viz obr.:

•Importovat – provede se import struktury a výkresů z CAD do databáze TPV2000Plus.

Identifikace položek

V novém prostředí C2T pro verzi TPV+ je nutné před importem do TPV spustit identifikaci položek, která k jednotlivým položkám z CAD přiřadí klíče existujících položek z TPV.

Standardní identifikace identifikuje položky podle Výkresu (ID položky) a případně podle názvu a atributů (pokud položky nemají vyplněn identifikátor výkresu). Identifikaci položek lze implementačně

přizpůsobit. Pokud nejsou zadány uživatelské události pro identifikaci (identifikace, post_identifikace) položek, volá se standardní identifikace.

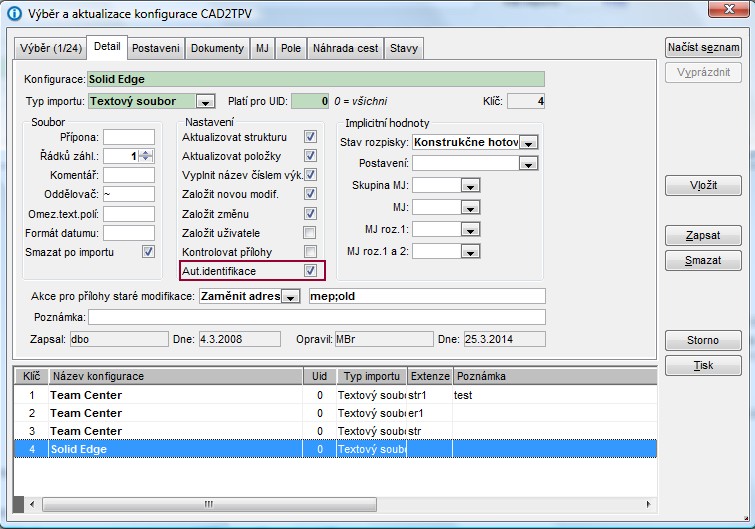

Aby se identifikace vyvolala automaticky vždy, když se poprvé otevře CAD struktura v C2T, je možné nastavit příznak Automatická identifikace v konfiguraci importu (>> C2T > Konfigurace).

Jinak lze identifikaci vyvolat kdykoliv volbou >> Funkce > Identifikovat.

Aktualizace struktury importu

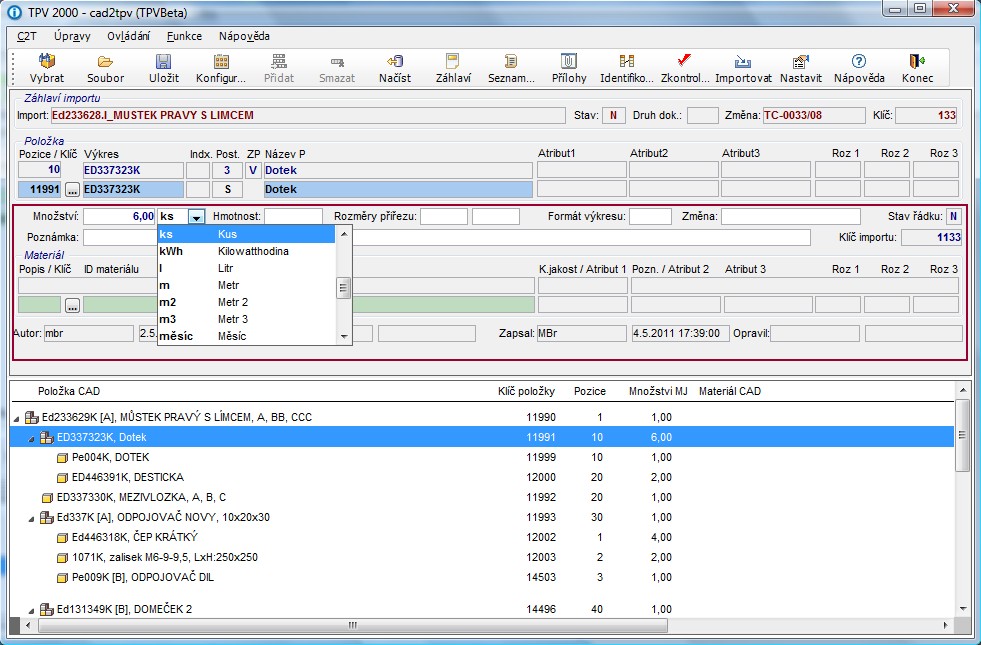

Od stávající verze lze aktualizovat přístupná pole v zobrazeném detailu struktury importu.

Vyhodnocení způsobu pořízení položky a atributu existence rozpisky

Pokud je k položce struktury přiřazena položka z TPV, která má způsob pořízení Materiál nebo Nákup a má u postavení nastaveno, že nemá mít rozpisku, neimportuje se její struktura, přestože v

datech C2T strukturu tato položka má.

Úprava vyhodnocení existence materiálu

Pokud se importuje dílec, který má zadán v datech C2T materiál, založí se na pozici, která má číslo, zadané v globálním nastavení systému v poli Krok číslování pozic. Pokud již položka dílce v datech

TPV existuje a v C2T je zadán nový materiál, nalezene se v rozpisce dílce v TPV první zadaná pozice a ta se zamění za údaje materiálu dílce z C2T. V předešlých verzích se záměna prováděla vždy

pouze vzhledem k číslu pozice, zadanému v globálním nastavení systému.

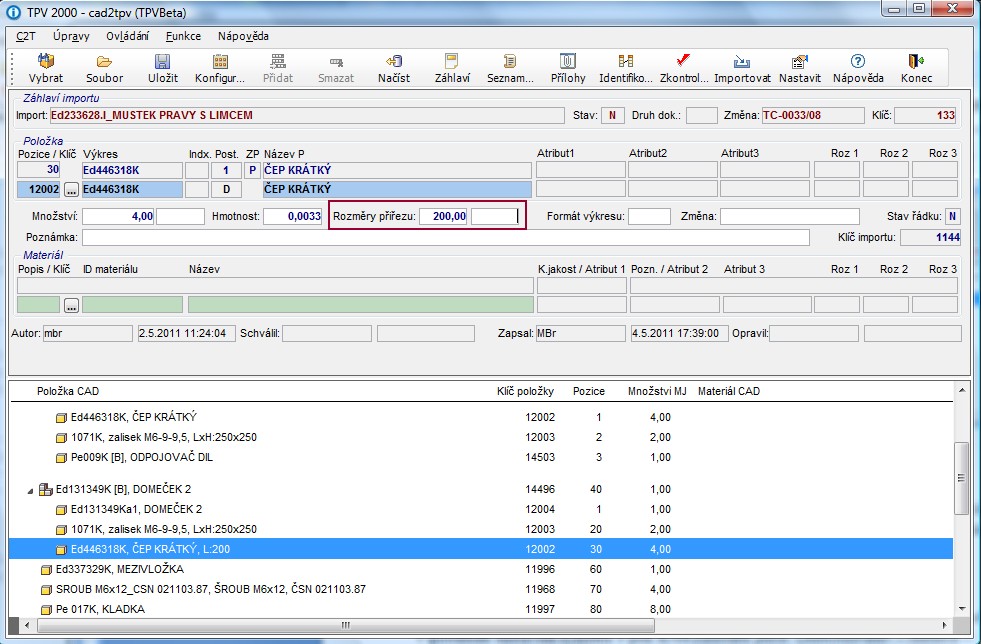

Úprava vyhodnocení údajů Rozměry přířezu

Rozměry přířezu se standardně importují jakožto rozměry dělení materiálu, přiřazené materiálu dílce v sekci Materiál (zelená pole).

Pokud položka materiál zadaný nemá, založí se rozměry přířezu do vazby příslušné položky vzhledem k vyšší sestavě. Toto pravidlo platí pro jakoukoliv položku, ať už vyráběnou nebo nakupovanou.

Stav řádku importu Storno

>> Funkce > Stornovat

Volbou >> Funkce > Stornovat lze nastavit stav řádku importu na Storno. Řádky se stavem Storno (X) se nepřenáší do TPV.

Stav Storno se nastaví na všechny nižší podsestavy a dílce (pokud k danému řádku existují) a položka se sbalí.

Řádky se stavem Storno se nezahrnují do identifikace ani do seznamu položek pro identifikaci (Funkce – Seznam položek).

Volba funguje jako přepínač. Pokud je řádek ve stavu Storno, lze jej touto volbou opět přepnout do stavu Nový - N.

Kontrola importu

>> Funkce > Zkontrolovat

Z výpisu kontroly lze přejít dvojklikem na příslušný řádek importu s chybou.

Zobrazení rozpisky a dalších objektů

>> Funkce > Položka > Rozpiska > Postup

Pomocí těchto funkcí (lze vyvolat též z POPUP menu na pravé tlačítko myši) se zobrazí příslušný objekt v TPV+.

Pokud je systém nastaven konstrukčně-technologický kusovník, zobrazí se konstrukční rozpiska.

Konfigurace

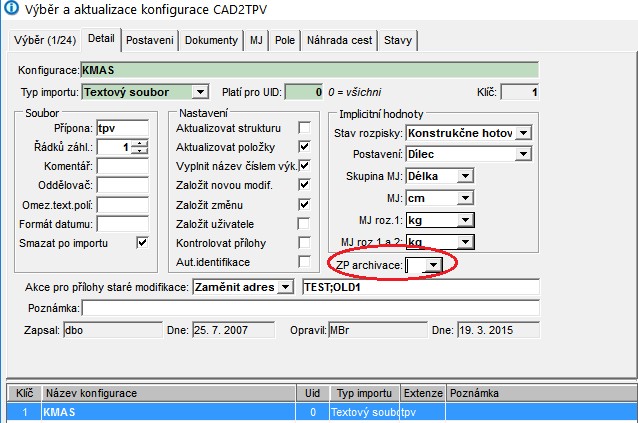

Bylo doplněno vyplnění pole Způsob archivace z drop down nápovědy.

Oprava stavu importu C2T z H do N

Pro importy z CAD je nyní možné opravit stav importu (Záhlaví, Řádky, Dokumenty) ze stavu H do N pomocí funkce Oprava.
