Strom (SSSK)
NVG_SS_Mapa_Strom
Contents
Fukce zobrazí celou klasifikační mapu ve formě stromu (tree-view), kde je možný přechod ze stromu do mapy a zpět, tisk struktury mapy ve formě stromu. Strom slouží hlavně k lepší orientaci v klasifikaci v případech složitějších víceúrovňových map. Strom lze libovolně rozbalovat a sbalovat a tím lze vidět pouze ty větve stromu, které jsou požadovány zobrazit. Mapa ve formě stromu lze kdykoliv vytisknout.
Strom se otevře v samostatném archu a je možné v něm kdykoliv rozbalit a sbalit libovolnou úroveň klasifikace kliknutím na + nebo - , dvojklikem na řádek čí pomocíPopup menu nebo přes menu Ovládání. Menu a Ovládání obsahují volbu Načíst úroveň a Načíst. Volba Načíst úroveň umožňuje rozbalit jednu úroveň v místě, které je právě označeno (místo bylo kliknutím označeno - modrá barva). Pokud se zvolí Načíst, rozbalí se celá větev označeného místa. Pokud tedy chceme rozbalit celou klasifikaci, označíme kořen stromu a použijeme Načíst.
Ze stromu lze vyvolat libovolnou mapu či menu tím, že se označí příslušné místo stromu a zvolí se v Popup menu možnost Mapa nebo v menu Mapa možnost Mapa. V samostatném archu se otevře mapa nebo menu klasifikace. Mapa nebo menu lze následně aktualizovat.
Poznámka:
V archu stromu se mapa(menu) sbalí.
Pokud se použije tato volba, označí se mapa nebo menu ve stávajícím archu stromu klasifikace. Pokud není mapa nebo menu v zobrazené části stromu nalezena, provede se označení v úplně nově zobrazeném stromu klasifikace tj. celý úplný strom se načte z databáze a v něm se označí mapa nebo menu.

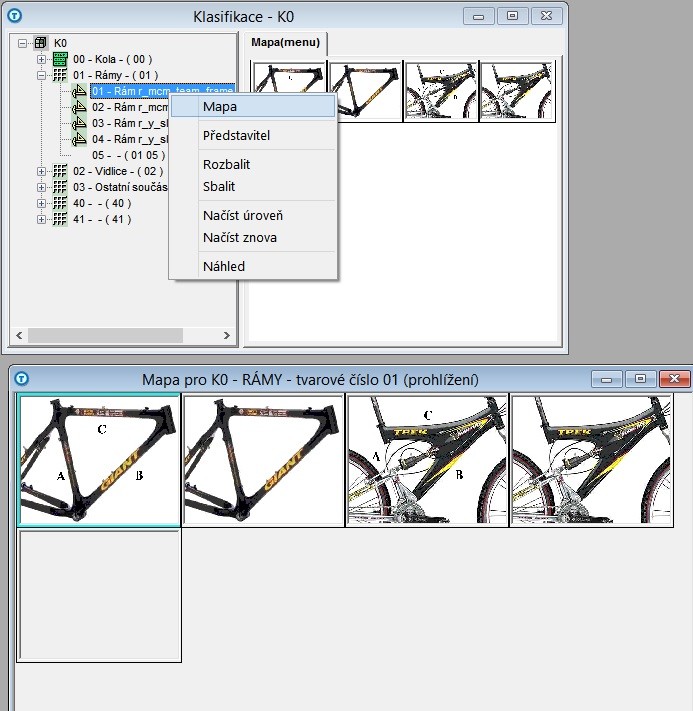

Popup menu
Slouží k navigaci v mapě zobrazené ve formě stromu. Vyvolá se na pravé tlačítko myši a je možno provést následující akce:
▪Mapa - přejde do dané úrovně mapy
▪Představitel - zobrazí představitele
▪Načíst úroveň - rozbalí označenou aktuální úroveň (pokud je označena nejvyšší úroveň, rozbalí celou mapu)
▪Načíst - rozbalí všechny nižší úrovně pro označenou úroveň (pokud je označena nejvyšší úroveň, rozbalí celou mapu)
▪Náhled - zobrazí strom ve formě Náhled před tiskem
Zobrazení grafické mapy
Grafická mapa je složena s obrázků(ikon), které jsou hierarchicky úspořádané do jednotlivých úrovní. Význam jednotlivých ikon v tree view (ve stromu):
▪krychle (klasifikace) - ikona představující celou klasifikaci
▪mřížka (mapa) - ikona představující mapu (klasifikace se skládá z více map - grafických i textových)
▪zelené obdélníky (menu) - ikona představující menu textové mapy
▪žlutý trojůhelník (obrázek) - ikona představující obrázek grafické klasifikace
▪bílý obdélník (volba) - ikona představující položku menu
Zobrazení textové mapy
Textová mapa je složena z menu a voleb, menu se dále rozpadají, volby se nerozpadají. Každé menu a volba je identifikována jedno nebo dvouznakovým kódem (A-Z, 1-9).
Tisková sestava
Kontextové menu > Náhled
Při této volbě se aktuálně rozbalená klasifikace zobrazí ve formě náhledu s příslušnou legendou. Na náhled lze aplikovat funkci Zoom (zvětšení, zmenšení). Tento náhled lze také vytisknout.
Správa mapy ve formě stromu
Chová se stejně jako při prohlížení mapy ve formě stromu, tj. po úrovních se chodí pouze na klik.
Ovládání - Načíst – načte aktuální úroveň, Ovládání Rozbalit větev – rozbalí větev. Dříve rozbalovalo větev chybně Načíst.
V popup menu ve stromu mapy doplněna volba Mapa pro aktualizaci dané úrovně mapy nebo při prohlížení mapy volba Zatřídit.
