Konfigurace variant
Menu_Funkce_Konfigurace_Variant
Contents

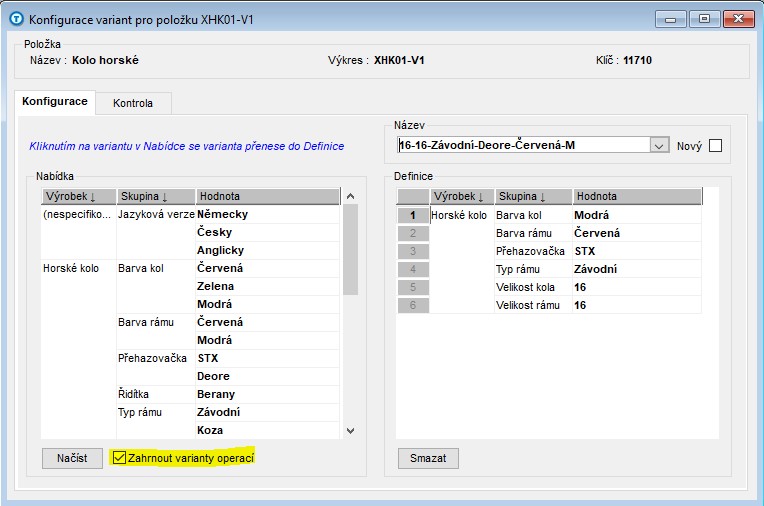

Umožňuje popsat různá provedení výrobku funkčními parametry - vlastnostmi a jejich hodnotami, na základě kterých je možná tvorba variantních dat TPV (Rozpisek, Postupů, ...).
Pokud je potřeba specifikovat k rozpadu finálu, sestavy nebo podsestavy její variantu, musíte se provést tzv. Konfigurace variant pro položku daného finálu, sestavy nebo podsestavy. Po prvním
otevření funkce se provede kompletní rozpad dané položky a zjistí jednotlivé hodnoty variant, které jsou v rozpadu použity a zobrazí se v levé části dialogu (skupina Nabídka). Konfigurace se provede
následujícím způsobem:
▪označit některou z hodnot ve skupině Nabídky - přenese se do definice
▪... takto postupovat pro všechny variantní uzly
▪zapsat nový název identifikace varianty (pole Název), zaškrtnutí volby Nový
▪údaje uložit ( Uložit ), provede uložení dané konfigurace pod příslušný název. Pokud není zaškrtnuta volba Nový, provádí se aktualizaci stávající konfigurace.
▪název, pod kterým je uložena daná konfigurace varianty se pak využívá při specifikaci konkrétní varianty v dialogu rozpadu položky v modulu Konstruktér nebo při zadávání seznamu položek zakázky
v modulu Manažer zakázek.
Údaje
Skupina Nabídka
▪Výrobek - název výrobku, pro který byla provedena definice varianty na pozici
▪Skupina - skupina variant pro danou kusovníkovou vazbu
▪Hodnota - hodnota varianty pro danou kusovníkovou vazbu
Skupina Název
▪Název - rozbalovací okno, název varianty (provedení), je zapsán u položky v záložce Varianty, např. DESKA-VAR1-Modrá
▪Nový - pokud je zaškrtnuto, po vyplnění pole název se uloží nový název varianty k položce finálu
Skupina Definice
▪Výrobek - název výrobku, pro který byla provedena definice varianty na pozici
▪Skupina - skupina variant pro danou kusovníkovou vazbu
▪Hodnota - hodnota varianty pro danou kusovníkovou vazbu
Ovládání
▪Načíst - načte všechny varianty definované v daném rozpadu
▪Smazat - smaže zadanou definici
Kliknutím na variantu v nabídce se varianta přenese do definice.
Záložky
▪Konfigurace - slouží k definici varianty finálu výběrem z nabídky hodnot variant v jednotlivých vazbách
▪Kontrola - provede kontrolu pro aktuální variantu a vypíše údaje Výkres, Název, Klíč, Varianta, Pozice, Hlášení. V hlášení jsou červeně označeny chyby při kontrole definice variant, např.
Zadané konfiguraci vyhovují dvě varianty pro stejnou pozici.
Zobrazení identifikace varianty u položky
Položka > Záložky > Varianty
Po provedení konfigurace a uložení se provede zápis zadaného názvu identifikace varianty k položce finálu, sestavy či podsestavy. Údaj je viditelný v záložce Varianty ve fomuláři Výběr a aktualizace
položky.
Definice rozpadu pro variantní kusovník
Pokud má daná položka zadánu alespoň jednu konfiguraci varianty, objeví se v dialogu pro zadání rozpadu možnost vybrat název konkrétní konfigurace varianty. Výběrem názvu konkrétní konfigurace
varianty a zaškrtnutím pole Zohlednit varianty se provádí rozpad, který z vazeb vybírá pouze ty variantní pozice, které odpovídají zadané konfiguraci.
Pokud existují v rozpadu daného finálu, sestavy nebo podsestavy variantní pozice a není definována žádná konfigurace variant nebo nezaškrtnete pole Zohlednit varianty, vybírá se vždy pouze
implicitní pozice.
Generování identifikátoru varianty (lokomotivní číslo)
Systém umožňuje sestavit identifikátor varianty výrobku v dialogu, kdy uživatel vybírá z nabídek konkrétní hodnoty pro jednotlivé skupiny identifikátoru varianty. Ze zkratek těchto hodnot je průběžně
generován identifikátor varianty, který je použit pro označení varianty pro výrobek nebo součást v zadání zakázky nebo v zadání rozpadu kusovníku. Generátor lze vyvolat v pro zakázku stiskem tlačítka
u pole Varianta v seznamu položek TPV zakázky nebo pro položku tlačítkem u pole Varianta při zadání položky nebo položek rozpadu v menu Dokument.
Pro generaci identifikátoru varianty musí být splněno:
▪Jednotlivé skupiny definice variant pro určitý výrobek musí být pořadově očíslovány. Pořadové číslo reprezentuje pozici dané skupiny v generovaném identifikátoru (lokomotivním čísle)
▪Vlastní hodnoty variant musí mít zadán zkrácený název (doporučujeme maximálně 2 znaky). Tato zkratka se pak zobrazuje v generovaném identifikátoru na příslušné pozici, reprezentované danou
skupinou.
Definici pořadových čísel pro jednotlivé skupiny se provede v okně pro definici skupin variant v modulu Konstruktér (Technolog) v menu Konstrukční varianty (KAVA) , tlačítko u pole Skupina.
Definici zkratek pro jednotlivé hodnoty se provede v okně pro definici hodnot variant v modulu Konstruktér (Technolog) v menu Konstrukční varianty (KAVA).
Pokud se vyvolá generace identifikátoru variant pro určitou položku poprvé, musí se nejprve zadat typ výrobku stiskem tlačítka Přidat v dialogovém okně.
Oddělovač jednotlivých skupin identifikátoru se nastaví v dialogu Systém (SSNS). Implicitně má hodnotu „-“.
Zjišťování hodnot variant v konfiguraci variant
Do dialogu pro konfiguraci variant položky byla zahrnuta možnost zjišťovat hodnoty i z definice variant operací. V tom případě funkce projde kompletní rozpad položky a možné hodnoty jednotlivých
podmínek variant zjišťuje nejen dle definice u kusovníkových vazeb ale též dle podmínek použitelnosti jednotlivých operací.
