XC-Svařování v CO2
Instalace_Subsystemy_Normovani_PONORKA_Napoveda_XC
Contents
Činnost XC je určena pro svářecí operace prováděné na svářečském pracovišti. Pro sváření velkých svarků (svářeč jde za svarkem) je určena výpočetní
činnost SV. Pro zadávání vstupních dat ST, SV, BODY a POC platí text uvedený u činnosti XB svařování plamenem.
Příklad 1:
Upnout součásti rámu do přípravku pro svařování.
DAV: |
200 |
obvyklá velikost výrobní dávky |
ST: |
0 |
svarek se nestehuje |
SV: |
0 |
svarek se nesvařuje |
BODY: |
28 |
28 součástí svarku se upíná do svářecího přípravku |
POC: |
176 |
na svarku je 40 kruhových svarů (40 * 4 = 160) a 16 přímkových svarů |
LS: |
250 |
celková délka svarů je 250 cm |
TL: |
3 |
průměrná tloušťka svaru |
KG: |
110 |
hmotnost svařence v KG |
SVAR: |
1 |
převážně koutové svary |
POL: |
1 |
poloha svařování je převážně vodorovná, shora |
TAC: 18.34 minut TBC: 35 minut
Příklad 2:
Shodný příklad, vypočítat čas za sváření (upínání do přípravku je provedeno pomocníkem v předchozí operaci).
DAV: |
200 |
obvyklá velikost výrobní dávky |
ST: |
0 |
svarek se nestehuje |
SV: |
1 |
svarek se svařuje |
BODY: |
0 |
součásti jsou již upnuty v přípravku |
POC: |
176 |
na svarku je 40 kruhových svarů (40 * 4 = 160) a 16 přímkových svarů |
LS: |
250 |
celková délka svarů je 250 cm |
TL: |
3 |
průměrná tloušťka svaru |
KG: |
110 |
hmotnost svařence v KG |
SVAR: |
1 |
převážně koutové svary |
POL: |
1 |
poloha svařování je převážně vodorovná, shora |
TAC: 67.72 minut TBC: 22 minut
Příklad 3:
Shodný svarek jako v předchozích příkladech, vyrábí se však jen deset kusů bez přípravku. Je třeba vypočítat čas za ustavení součástí, jejich
nastehování a svaření.
DAV: |
10 |
deset kusů ve výrobní dávce |
ST: |
1 |
svarek se stehuje |
SV: |
1 |
svarek se svařuje |
BODY: |
140 |
svarek má 28 součástí, které je nutné ustavit (28 * 5 = 140 bodů) |
POC: |
176 |
na svarku je 40 kruhových svarů (40 * 4 = 160) a 16 přímkových svarů |
LS: |
250 |
celková délka svarů je 250 cm |
TL: |
3 |
průměrná tloušťka svaru |
KG: |
110 |
hmotnost svařence v KG |
SVAR: |
1 |
převážně koutové svary |
POL: |
1 |
poloha svařování je převážně vodorovná, shora |
TAC: 162.47 minut TBC: 109 minut

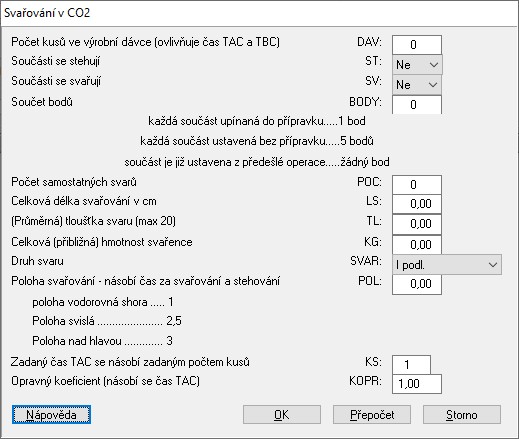

Dialogově okno pro zadání údajů
