UH-Uhlování desek a hranolů
Instalace_Subsystemy_Normovani_PONORKA_Napoveda_UH
Contents
Výpočet je určen pro všestranné úhlování desek a hranolů z přířezů plochých tyčí a z výpalků. Vychází z běžných přídavků pro opracování a
z běžně užívaných strojů a nástrojů. Úhlování na vodorovných obrážečkách je pomalejší, ale jeden pracovník obvykle obsluhuje dva až tři stroje.
Výpočet je proto společný pro frézování, vodorovné obrážení i hoblování. Zařazení této činnosti do PO-NOR-KY si vyžádali její uživatelé, aby zadání
dat bylo rychlejší než při výpočtech pomocí činností FA a HA.
KOBR Koeficient obrobitelnosti, násobí strojní čas. Jeho hodnoty pro vybrané materiály si vypíšete, viz. KO-Koeficienty obrobitelnosti
Příklad 1:
Všestranně úhlovat přířez z ploché tyče na rozměry 5 x 10 x 20:
TL: |
5 |
nejmenší rozměr součásti |
SIR: |
10 |
střední rozměr součásti |
L: |
20 |
délka součásti |
KOBR: |
1 |
koeficient obrobitelnosti |
TAC: 4.85 minut TBC: 8 minut
Příklad 2:
Všestranně úhlovat přířez z ploché tyče na rozměry 15 x 60 x 85:
TL: |
15 |
nejmenší rozměr součásti |
SIR: |
60 |
střední rozměr součásti |
L: |
85 |
délka součásti |
KOBR: |
1 |
koeficient obrobitelnosti |
TAC: 9.03 minut TBC: 10 minut
Příklad 3:
Všestranně úhlovat přířez z ploché tyče na rozměry 25 x 115 x 190
TL: |
25 |
nejmenší rozměr součásti |
SIR: |
115 |
střední rozměr součásti |
L: |
190 |
délka součásti |
KOBR: |
2 |
koeficient obrobitelnosti (nástrojová ocel) |
TAC: 30.45 minut TBC: 14 minut
Příklad 4:
Všestranně úhlovat výpalek na rozměry 47x500x600
TL: |
47 |
nejmenší rozměr součásti |
SIR: |
500 |
střední rozměr součásti |
L: |
600 |
délka součásti |
KOBR: |
1 |
koeficient obrobitelnosti |
TAC: 99.75 minut TBC: 38 minut

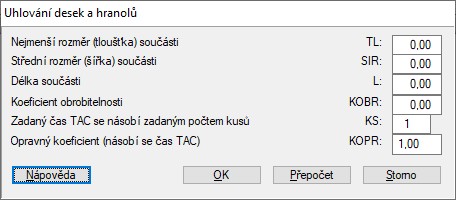

Dialogové okno pro zadání parametrů
