RZ-Řezání závitů ruční (vratidlo)
Instalace_Subsystemy_Normovani_PONORKA_Napoveda_RZ
Contents
Činnost RZ je určena pro výpočet časů za ruční řezání závitů (závitník + vratidlo). Čas za řezání závitů na vrtačce nebo závitořezu se počítá pomocí
činnosti VZ. Jestliže je v operaci předepsáno vrtání i řezání závitů, čas za vrtání se počítá odděleně činností VA.
Výpočet je volen tak, aby veškeré ruční řezání závitů v operaci bylo možné vypočítat pomocí jediné činnosti. Počet všech řezaných závitů se zadává
do údaje CET. Do údaje M se zadá součet průměrů všech závitů, do údaje HL se zadá průměrná hloubka závitů (u průchozích závitů tloušťka plechu).
Příklad 1:
Ručně řezat 10xM8, 4xM6 a 10xM4 do desky tlusté 18 mm z nástrojové oceli, KOBR=2.5.
Závity M6 a M4 nejsou průchozí, průměrná hloubka závitů je odhadnuta na 15 mm.
DAV: |
1 |
počet kusů ve výrobní dávce |
CET: |
24 |
řeže se 24 závitů (10 + 4 + 10) |
M: |
144 |
součet průměrů závitů = (10x8) + (4x6) + (10x4) |
HL: |
15 |
průměrná hloubka závitů je odhadnuta na 15 mm |
KG: |
8 |
hmotnost součásti (přibližná) |
KOBR: |
2.5 |
koeficient obrobitelnosti pro nástrojovou ocel |
TAC: 162.7 minut TBC: 14 minut
Příklad 2:
Řezat 12xM18 do hloubky 30 mm a 6xM12 do hloubky 15 mm. Litinový odlitek, KOBR = 0.85.
Průměrná hloubka HL je odhadnuta na 25 mm.
DAV: |
2 |
počet kusů ve výrobní dávce |
CET: |
18 |
řeže se 18 závitů (12 + 6) |
M: |
288 |
součet průměrů závitů = (12x18) + (6x12) = 216 + 72 |
HL: |
25 |
průměrná hloubka závitů je odhadnuta na 25 mm |
KG: |
100 |
hmotnost součásti (přibližná) |
KOBR: |
0.85 |
koeficient obrobitelnosti pro litinový odlitek |
TAC: 134.5 minut TBC: 24 minut

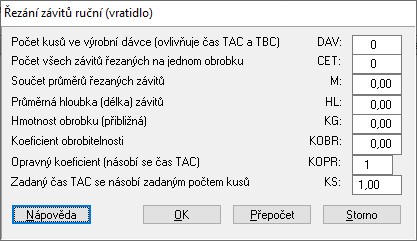

Dialogové okno pro zadání parametrů
