Výpočet je určen pro výrobní operace, ve kterých se nevrtá. Zahrnuje proměření součásti, rýsování a označení všech os vrtání důlčíkem.
Pro operace, ve kterých se současně značí i vrtá, je přizpůsobena činnost VA (vrtání), pomocí které se může počítat čas jen pro vrtání, nebo včetně
rýsování a značení. Počet soustav shodných otvorů (druhů otvorů) se zadává do údaje SOUS. Soustavu otvorů tvoří shodné rovnoběžné otvory vrtané
z jedné strany a radiální otvory posunuté o úhel (na obvodu soustružené součásti vrtat 6 x průměr 8.4 po 60ti stupních).
Příklad 1:
Rýsovat a značit osy otvorů v plechovém panelu:
-10 x M4
-12 x M3
-6 x průměr 2.5
-24 x průměr 3.2 H8
DAV: |
20 |
počet kusů ve výrobní dávce |
SOUS: |
4 |
počet soustav shodných otvorů |
POC: |
52 |
počet otvorů celkem |
LS: |
550 |
délka součásti (panelu) |
KG: |
2.5 |
hmotnost součásti (přibližná) |
TAC: 19.55 minut TBC: 13 minut
Příklad 2:
Rýsovat a značit osy otvorů na soustružené přírubě:
-6 x M12
-2 x průměr 10H7
-1 x M6
-8 x M4
DAV: |
8 |
počet kusů ve výrobní dávce |
SOUS: |
4 |
počet soustav shodných otvorů |
POC: |
17 |
počet otvorů celkem |
LS: |
280 |
průměr příruby (největší rozměr, u soustružených součástí průměr nebo délka) |
KG: |
45 |
hmotnost součásti (přibližná) |
TAC: 13.42 minut TBC: 10 minut

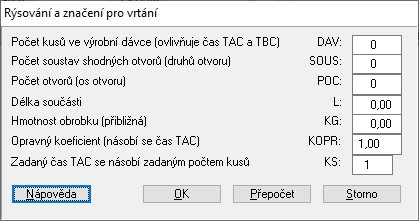

Dialogové okno pro zadání parametrů
