LH-Lisování na ohraňovacím lise
Instalace_Subsystemy_Normovani_PONORKA_Napoveda_LH
Contents
V činnosti se vypočítá čas za všechny ohyby na součásti. Celkový počet ohybů se zadává do údaje POC. Když se provádí jen rovnoběžné ohyby (ohyby
na rovnoběžných stranách dílce), jedná se o jeden směr ohybů a do údaje SM se zadá hodnota 1. Když se např. ohraňuje délka i šířka dílce, jedná se
o kolmé ohyby a do údaje SM se zadá hodnota 2. Jeli údaj SM větší než 1, počítá se za každý další směr ohybu čas za otočení dílce. Jednáli se o
rovnoběžné ohyby (SM=1), počítá se při více ohybech pouze čas za posunutí dílce.
Při ohraňování dílců větších rozměrů zohledňuje vzorec pro výpočet času TAC provádění operace více pracovníky (2 nebo 3).
Výsledný čas je součtem časů pro všechny pracovníky.
Příklad 1:
Ohranit na ohraňovacím lise délku součásti.
DAV: |
300 |
počet kusů ve výrobní dávce |
UL: |
1 |
uložení na doraz |
POC: |
2 |
dva rovnoběžné ohyby |
SM: |
1 |
dva rovnoběžné ohyby |
OBR: |
0 |
Dílec se neobrací |
L: |
1452 |
Délka součásti |
SIR: |
576 |
Šířka součásti |
TL: |
1.3 |
tloušťka součásti |
TYP: |
1 |
operace se provádí na excentrickém ohraňovacím lise |
TAC: 0.8 minut TBC: 19 minut
Příklad 2:
Ohranit na ohraňovacím lise délku a šířku součásti
DAV: |
100 |
počet kusů ve výrobní dávce |
UL: |
2 |
uložit na rysku |
POC: |
4 |
celkem se provádí 4 ohyby |
SM: |
2 |
dva kolmé směry |
OBR: |
0 |
dílec se neobrací |
L: |
1405 |
délka součásti |
SIR: |
610 |
šířka součásti |
TL: |
1.3 |
tloušťka součásti |
TYP: |
1 |
operace se provádí na excentrickém ohraňovacím lise |
TAC: 2.45 minut TBC: 23 minut

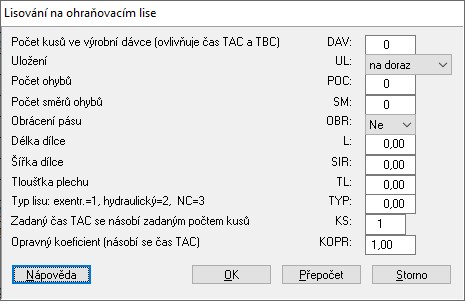

Dialogové okno pro zadání parametrů
