HZ-Obrážení čelního ozubení
Instalace_Subsystemy_Normovani_PONORKA_Napoveda_HZ
Contents
Při současném obrážení většího počtu kusů upnutých na trnu se jejich počet zadává do údaje POC. Veškeré ostatní hodnoty se zadávají shodně, jako
při obrážení jediného kusu (popisují rozměry jediné součásti).
Při obrážení nepředhrubovaného ozubení „do plna" se zadává do údaje UBER:100 [%]. Při hrubování ozubení nebo při dokončování předhrubovaného
se zadává odhad (například hrubování 70%, dokončování 30%).
Do údaje SIR (šířka kola) se zadává délka ozubení (vždy jediného kola).
Příklad 1:
Součást vystředit (není přípravek).
Ozubení obrážet do plna hotově.
DAV: |
20 |
kusů ve výrobní dávce |
POC: |
1 |
počet současně obráběných kusů |
PSOS: |
2 |
dvou strojová obsluha |
UP: |
1 |
obrobek se středí |
ZUBU: |
60 |
počet zubů |
M: |
3.5 |
modul |
SIR: |
35 |
šířka kola |
DRUH: |
1 |
vnější obrážení načisto |
UBER: |
100 |
obráží se "do plna" |
KW: |
7.5 |
příkon stroje |
KG: |
6 |
hmotnost obrobku |
KOBR: |
1 |
koeficient obrobitelnosti |
TAC: 30.25 minut TBC: 69 minut

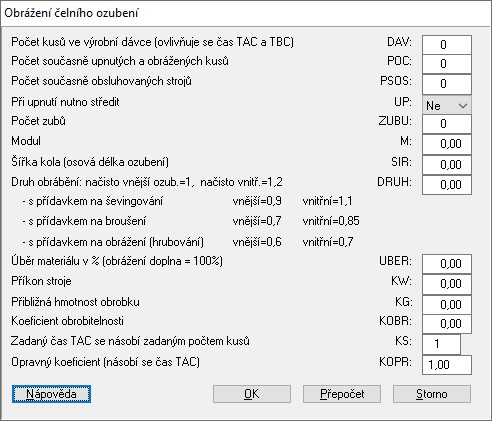

Dialogové okno pro zadání parametrů
