Při vyřezávání vnitřních tvarů je nutné pilový pás rozpojit, provléci vyvrtaným otvorem a znovu spájet. V jediné desce se může vyřezávat více vnitřních
oddělených tvarů a spájení pilového pásu je pak nutné pro každý tvar. Počet nutných spájení (počet samostatných vnitřních vyřezávaných tvarů v součásti)
se zadává do údaje POCS. Při řezání vnějších tvarů rozpojování pásu není nutné, do údaje POCS se zadává nula.
Při řezání rovinných tvarů může být pás pily libovolně široký. Při řezání radiusů a křivkových tvarů je nutné použít pás užší, který má menší výkonnost.
Šířka pásu se proto zadává do údaje SIR. Pro šířku pásu 20 a větší je čas konstantní, pro pásy užší se čas zvyšuje.
Příklad 1:
Na výstřižku z plechu 4 x 200 x 400 řezat tvar dle rýsování.
DAV: |
1 |
kusů ve výrobní dávce |
POCS: |
0 |
pilový pás není nutné spájet |
SIRP: |
12 |
šířka pilového pásu (pro radiusy je nutný užší pas) |
TL: |
4 |
tloušťka plechu |
L: |
500 |
délka řezu celkem |
KG: |
2.5 |
hmotnost výstřižku (přibližná) |
KOBR: |
1 |
koeficient obrobitelnosti |
TAC: 11.74 minut TBC: 11 minut
Příklad 2:
Z dřevotřískové desky 8 x 390 x 610 řezat tvar dle rýsování.
Koeficient obrobitelnosti KOBR=0.1.
DAV: |
100 |
kusů ve výrobní dávce |
POCS: |
0 |
pilový pás není nutné spájet |
SIRP: |
12 |
šířka pilového pásu (pro radiusy je nutný užší pas) |
TL: |
8 |
tloušťka desky |
L: |
1800 |
délka řezu celkem (přibližný výpočet, odhad) |
KG: |
5 |
hmotnost vstupující desky |
KOBR: |
0.1 |
koeficient obrobitelnosti |
TAC: 7.11 minut TBC: 13 minut
Příklad 3:
V desce z oceli 11373 vyříznout vnitřní tvar dle rýsování. Rohové otvory jsou vyvrtány.
DAV: |
2 |
kusů ve výrobní dávce |
POCS: |
1 |
pilový pás je nutné pro vnitřní tvar rozpojit a spájet |
SIRP: |
12 |
šířka pilového pasu |
TL: |
25 |
tloušťka plechu |
L: |
500 |
délka řezu celkem (přibližná) |
KG: |
12 |
hmotnost vstupující desky (přibližná) |
KOBR: |
1 |
koeficient obrobitelnosti |
TAC: 47.66 minut TBC: 23 minut

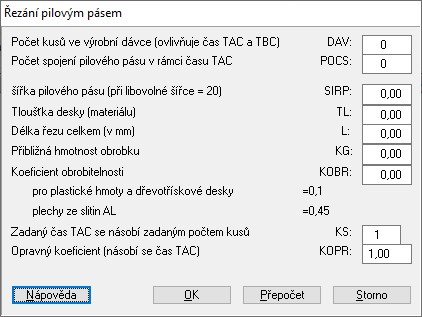

Dialogové okno pro zadání parametrů
